1297
2020-08-12
近日，中國科學院上海光學精密機械研究所高功率激光單元技術實驗室提出一種基于稀土離子Tb3+摻雜磷酸鹽作為綠光激光材料的新方案，相關研究成果發(fā)表在《美國陶瓷協(xié)會》（Journal of the American Ceramic Society）上。
稀土離子Tb3+摻雜材料的可見光發(fā)光，在顯示技術、可見光通信和激光醫(yī)療領域具有應用潛力。氟化物玻璃因其低聲子分布而被廣泛用作增益光纖的主體材料。然而，化學和機械性能差、制造困難以及昂貴的成本限制其發(fā)展，尋找新的玻璃基質材料是科研人員的研究方向和重點。
研究團隊提出一種Dy3+離子敏化的Tb3+摻雜磷酸鹽玻璃實現(xiàn)高發(fā)光效率、強化學和機械性能、制備工藝成熟的激光基質材料新方案。采用成熟工藝，制備出光學性能好、物理化學性質穩(wěn)定的稀土摻雜磷酸鹽玻璃，為制備光纖奠定基礎；同時，利用Dy3+離子敏化Tb3+離子，克服Tb3+在藍光波段吸收弱的缺點，增強其可見光發(fā)光效率。實驗發(fā)現(xiàn)，在磷酸鹽玻璃中，Tb3+離子的光學J-O參數(shù)Ω2和Ω4/Ω6可分別達到21.60×10–20cm2和0.73。濃度為0.5mol%的Dy3+離子敏化Tb3+離子，泵浦光425nm的能量轉移效率高達55%，541nm的發(fā)光強度增強高達4倍。實驗中測得綠光的壽命達2.86ms。
研究工作得到國家科技部重點研發(fā)項目、國際科技合作重點項目、上海市科學技術委員會、國家自然科學基金、國家自然科學基金國際（地區(qū)）合作交流項目、中科院國際人才計劃的支持。

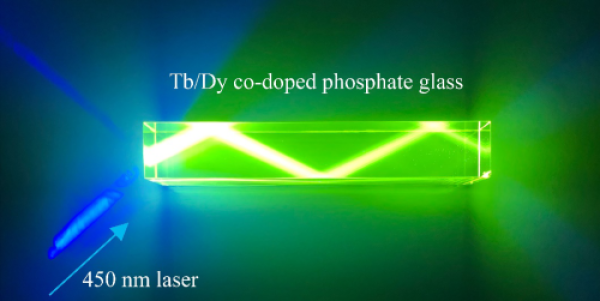

激光器450nm照射下的磷酸鹽玻璃
版權與免責聲明：
（1） 凡本網注明"來源：顆粒在線"的所有作品，版權均屬于顆粒在線，未經本網授權不得轉載、摘編或利用其它方式使用上述作品。已獲本網授權的作品，應在授權范圍內使用，并注明"來源：顆粒在線"。違反上述聲明者，本網將追究相關法律責任。
（2）本網凡注明"來源：xxx（非顆粒在線）"的作品，均轉載自其它媒體，轉載目的在于傳遞更多信息，并不代表本網贊同其觀點和對其真實性負責，且不承擔此類作品侵權行為的直接責任及連帶責任。其他媒體、網站或個人從本網下載使用，必須保留本網注明的"稿件來源"，并自負版權等法律責任。
（3）如涉及作品內容、版權等問題，請在作品發(fā)表之日起一周內與本網聯(lián)系，否則視為放棄相關權利。
