名牙科企業 Straumann 集團是陶瓷增材制造技術的早期采用者，也是Xjet 公司陶瓷納米射流3D打印技術（NanoParticle Jetting）的早期用戶之一。

Straumann 已通過該技術進行新產品迭代與概念驗證。日前，雙方宣布將合作推廣陶瓷納米射流3D打印技術在牙科最終產品生產中的應用。

牙科巨頭對3D打印的信心

根據Straumann，他們正在對與Xjet 陶瓷納米射流3D打印技術相關的第一個產品開發項目打分，并推動該技術在此類牙科產品中的應用進入到最終生產階段。

Straumann 在許多牙科產品中都有使用陶瓷材料，當了解到陶瓷納米射流3D打印技術之后，就對其展開了應用研究。Straumann應用的3D打印設備為Carmel 1400 AM 系統。

Straumann 表示對這種陶瓷3D打印技術所打印的零件質量、精美細節和準確性有信心，并相信這項技術可以有效地?cái)U(kuò)大生產規模。該技術打印的陶瓷零件材料密度非常高，接近100％。對于3D打印零件所需要的支撐結構，Xjet 采用的是水溶性支撐材料，這使得打印后去除支撐后處理變得簡單。

Straumann 表示，已非常了解增材制造的優勢，因此能夠看到3D打印技術所提供的設計自由和復雜幾何形狀將能夠?yàn)槠湫庐a(chǎn)品拓展所帶來的可能性。

3D科學谷Review

Straumann 集團致力于開發、制造和供應牙科植入物、儀器、生物材料、CAD/CAM修復體、數字設備、軟件和隱形矯正器，應用領域包括修復、正畸和預防性牙科。

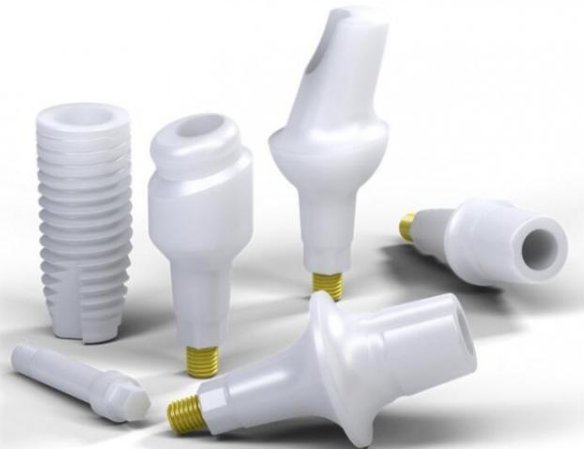

Straumann SNOW 陶瓷種植系統。來源：Straumann

根據3D科學谷的市場觀察，在陶瓷牙科產品領域，Straumann非常重要的產品是其陶瓷種植系統，其中一款新型陶瓷植入系統為Straumann SNOW。以下是Straumann的牙科用戶對于這款陶瓷種植系統的優勢、設計與加工挑戰等方面的分享。這些應用體驗對理解未來陶瓷3D打印技術在陶瓷種植系統加工中所能發揮的空間有一定參考意義。

牙科陶瓷植入物的應用不僅與美學有關。牙科植入物最初是固定的錨，放置在適當位置以適應牙冠或多單元結構，但長期的植入成功取決于牢固的骨整合和在軟組織中的穩定整合。陶瓷植入物在軟組織骨整合中具有明顯優勢。其上皮袖口比鈦植入物更穩定，并且斑塊形成明顯減少，這兩點都是長期穩定的積極因素。

Straumann SNOW是第一個在骨水平上可逆螺釘固定的全陶瓷種植體系統，包括陶瓷種植體，陶瓷基臺和陶瓷連接螺釘。其特色是在種植體基臺的重要過渡區域具有平臺開關和出色的粘膜適應性的真正骨水平設計。得益于骨水平的設計，這種植入物適用于所有骨骼質量的植入術中的所有外科手術應用，包括在拔除后即刻種植，同時進行內部或外部鼻竇提升術或廣泛的伴隨擴大術。

與其他陶瓷植入物相比，SNOW在修復領域具有一些獨特優勢。SNOW陶瓷種植系統可提供大量標準基臺進行修復，能夠?yàn)閹缀跛星闆r提供簡單的解決方案。印模既適用間接方式，也適用口腔掃描的直接方式，SNOW基臺針對口腔內掃描進行了優化，允許在基臺水平直接掃描。

市場上所有陶瓷植入系統均是基于氧化鋯（ZrO2）材料。但是這些系統在宏觀設計、安全骨整合和長期穩定性方面存在很大差異。許多陶瓷植入系統都是一體式設計，并且大多是組織水平（Tissue Level）的概念。然而只有一個真正的骨水平植入系統可以提供這種設計的所有優點，比如說即使在骨骼質量較差的情況下，也可以同時進行增強或鼻竇提升手術，從而確保無負荷合。

在市場上出售的兩件式陶瓷植入系統中，基臺與植入物之間的連接也存在嚴重差異。研究表明，圓錐形連接非常穩定，大大降低了六角連接已知的橋基松動或泵吸效應的風險，這一設計促進了假體的長期成功和牙齦骨的保存。但是，以陶瓷制成錐形連接需要極高的制造精度。這是為什么大多數陶瓷植入物品牌目前不提供這種類型的兩件式連接的原因。在臨床應用中，選擇經典的一體式設計還是SNOW這類設計的陶瓷植入系統，取決于患者的骨骼質量。

在材料方面，從原始氧化鋯粉末形式到完成的植入物這一制造過程中也存在巨大差異，這對植入物的機械穩定性和耐老化性具有重大影響。但是，無論是注射成型、由燒結材料銑削而成，還是由燒結并另外壓縮的材料銑削而成的制造工藝，都意味著強度值存在很大差異。
