2860
2021-07-14
α-Al2O3其功能特性（如高耐磨性，生物相容性，電絕緣性等）和相對較低的成本而成為行業(yè)中使用最廣泛的陶瓷之一，噴射成型操作簡易且可以成型復雜結構的零件，但是零件的致密度無法得到有效的保證。
研究人員通過計算機模擬，基于Lubachevsky-Stillinger算法依據尺寸分布來驗證粉末堆積的可能性，使用離散元方法（DEM）模型模擬了粉末堆積動力學，借助顯式的時間積分算法解決單個顆粒之間的接觸力和力矩；通過盡可能的簡化打印參數，其中包括使用單峰的粒徑分布的粉末以避免燒結后處理，從而得到了素坯與燒結后的密度與噴射成型工藝參數關聯最大。
圖1中通過LS算法模擬，粉末（D50=9μm）的粉末密度分散度更大，因此粉末的填充密度更高，圖2通過DEM模擬，更好地評估填充性能，以重現流變儀引起的攻絲效果，并使顆粒之間更好地互鎖，重復操作直到獲得均勻的顆粒床為止，因而根據模擬確定采用該種粒徑的粉末可實現粉末的緊密堆積。

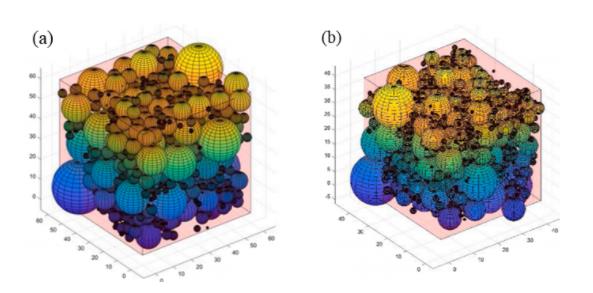

圖1 LS算法獲得的粉末堆積模擬的可視化表示（a）D50=1.7μm （b）D50=9μm

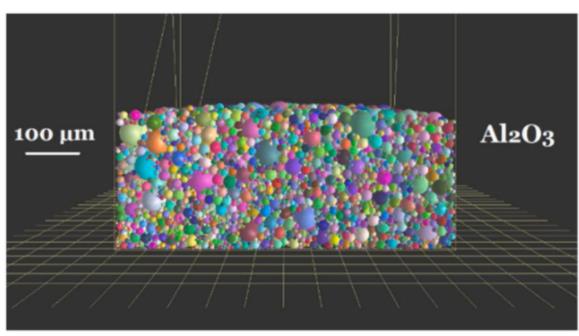

圖2 通過DEM模擬獲得的粉末堆積模擬的直觀表示
本文研究團隊簡化打印參數，通過算法模擬的方式獲得最佳的粉末粒徑分布，驗證了此技術在工業(yè)生產的可行性，且通過此方法獲得的生坯致密度高達61.2%，燒結致密度（75.4%）是目前噴射成型的最高燒結致密度，彎曲強度56.1MPa，維氏硬度1.95GPa。為了使該技術打印的零件完全致密化，仍可進一步改進，粉末堆積方式的改進（如引入雙峰分布），自動脫粉工藝的開發(fā)，燒結工藝的優(yōu)化或采用其他處理方法（如微波或火花等離子體燒結），因而此種模擬方法在噴射成型其他材料具有廣闊的應用前景。
參考文獻：
Marco Mariani,Ruben Beltrami, PaoloBrusa，et al. 3D printing of fine alumina powders by binder jetting[J]. Journal of the European Ceramic Society, 2021,4(006).
版權與免責聲明：
（1） 凡本網注明"來源：顆粒在線"的所有作品，版權均屬于顆粒在線，未經本網授權不得轉載、摘編或利用其它方式使用上述作品。已獲本網授權的作品，應在授權范圍內使用，并注明"來源：顆粒在線"。違反上述聲明者，本網將追究相關法律責任。
（2）本網凡注明"來源：xxx（非顆粒在線）"的作品，均轉載自其它媒體，轉載目的在于傳遞更多信息，并不代表本網贊同其觀點和對其真實性負責，且不承擔此類作品侵權行為的直接責任及連帶責任。其他媒體、網站或個人從本網下載使用，必須保留本網注明的"稿件來源"，并自負版權等法律責任。
（3）如涉及作品內容、版權等問題，請在作品發(fā)表之日起一周內與本網聯系，否則視為放棄相關權利。
