顆粒在線訊：印度理工學院 (IIT) 的Ashok Kushwaha等研究人員在《ACS Appl. Energy Mater》期刊發表名為“Inkjet-Printed Environmentally Friendly Graphene Film for Application as a High-Performance Anode in Li-Ion Batteries”的論文，研究報告了一種使用噴墨印刷技術制造石墨烯薄膜電極的簡單方法，用作鋰離子電池中的陽極。

通過使用乙基纖維素作為穩定劑和乙醇作為溶劑通過“溶劑剝離”技術從石墨中剝離獲得石墨烯納米片。通過在“綠色溶劑”中加入石墨烯納米片而不添加任何添加劑（如炭黑）來制備石墨烯墨水。將制備好的石墨烯墨水噴墨印刷到玻璃基板上，并且印刷的層數不同。結果表明，印刷石墨烯薄膜電極的電導率一直增加到八層，此后趨于穩定。石墨烯油墨也被印刷在銅箔（作為集電器）上以測試其電化學性能。我們觀察到印刷電極通過“本體”和表面存儲過程的組合存儲鋰離子，表現出快速的鋰化/脫鋰動力學，并且在多次放電/充電循環中保持結構/電化學穩定性。

圖 1. 石墨烯薄膜電極通過噴墨印刷的制造過程示意圖，用作鋰離子電池

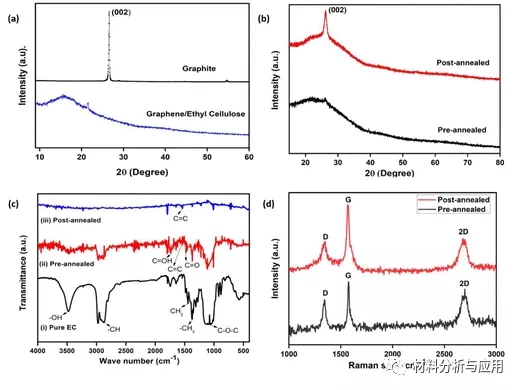

圖2、石墨和石墨烯脫落/乙基纖維素粉末的X射線衍射圖譜，F(xiàn)TIR 光譜，拉曼光譜

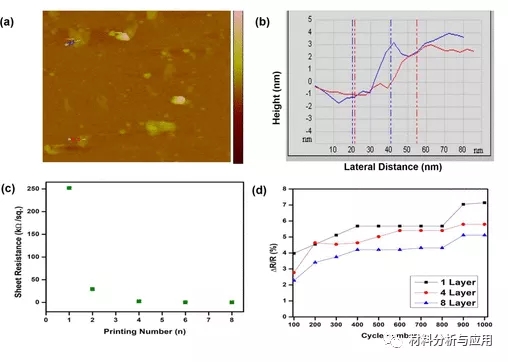

圖3. (a) 石墨烯納米片的原子力顯微鏡 (AFM) 圖像，以及 (b) 在邊緣獲得的高度輪廓。(c) 石墨烯薄膜的薄層電阻隨印刷循環次數（表示為印刷次數）的變化。(d) 電阻 Δ R / R (%) 隨聚酰亞胺基板上不同印刷石墨烯層的循環次數的變化。

圖4. (a) 預退火和 (b) 后退火（在 350 °C）條件下（在較低和較高放大倍數下）打印的石墨烯薄膜的 SEM 圖像。(c) 退火前和 (d) 退火后石墨烯薄膜在較低和較高放大倍數下的 TEM 圖像，以及相應的選定區域衍射圖。

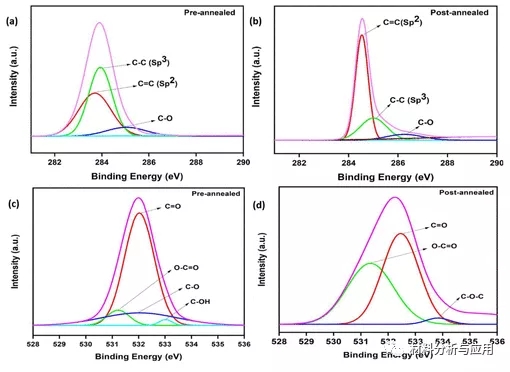

圖 5. 使用印刷的預退火和后退火石墨烯薄膜獲得的 XPS 光譜，分別顯示（a 和 b）C 1s 和（c 和 d）O 1s 光譜。

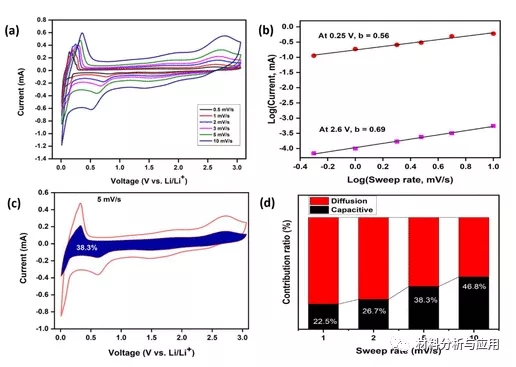

圖6、 (a) 在 0.1 到 10 mV/s 之間的電位掃描速率下用印刷石墨烯薄膜電極獲得的循環伏安圖。

(b) log( i ) 與 log(ν) 的關系圖，用于確定對應于 ~2.6 和 ~0.25 V 的陽極電流響應的參數b的值（作為幾個例子）。

(c) 在用于以一種掃描速率（即 5 mV/s）進行循環伏安法的整個電位窗口上繪制表面電荷存儲（如藍色填充區域）和擴散控制的大容量存儲的相對貢獻.

(d) 電容和擴散對掃描速率的貢獻率。

總體而言，使用乙基纖維素穩定劑制備的石墨烯墨水獲得的噴墨印刷的大面積連續石墨烯薄膜被發現有望直接用作鋰離子電池的負極，也適用于需要高能量的應用作為高功率密度。從更廣泛的角度來看，石墨烯墨水的制備和在不同基板上制造具有可控厚度和導電性的高質量噴墨印刷石墨烯薄膜相關的發現可能有助于各種重要應用，包括柔性設備和能量存儲系統。
