顆粒在線訊：形狀變形智能系統在藥物輸送、自動化機器人和組織工程等跨學科領域中一直很有吸引力。科學家模擬自然界中的天然植物結構和運動，開發了大量的仿生材料，例如形狀記憶材料、液晶聚合物和聚合水凝膠。然而，這些報告主要將他們的興趣集中在構建受微結構啟發的形狀變形致動器上，而不是像真正的植物系統那樣析氧。鑒于仿生學和O2對維持生命的重要性，尋找新材料和途徑來創造一種呼吸形狀變形致動器，該致動器可以在外部刺激下動態變形并產生O2，這是一項極具挑戰性的工作，目前尚未見報道。

鑒于此，中科院化學所王樹課題組/中國科學院動物研究所顧奇研究員報道了一種雙重響應的仿生4D打印呼吸水凝膠致動器。打印的呼吸致動器具有菠菜葉衍生的類囊體膜（納米類囊體），用于光熱轉換和催化O2產生，聚（N-異丙基丙烯酰胺）（PNIPA）熱響應聚合物網絡，用于通過膨脹/收縮（再水化/脫水）產生變形力，和不對稱雙層PNIPA/聚丙烯酰胺（PAA）結構來放大機械運動。在熱刺激或激光照射下，由于納米類囊體的光熱轉換和印刷的熱響應不對稱雙層結構，致動器可以可逆地彎曲/伸直。此外，納米類囊體的過氧化氫酶樣特性賦予致動器以析O2能力來呼吸以進一步模仿植物系統。值得注意的是，4D打印可以極大地促進和簡化致動器的制造過程，包括調整尺寸和層組成。這種具有光熱和催化特性的人工呼吸致動器為設計智能水凝膠系統提供了一種策略，并被證明是3D/4D打印、自動化機器人和智能生物醫學設備領域非常有前途的材料候選者。相關研究成果以題為“Biomimetic 4D-Printed Breathing Hydrogel Actuators by Nanothylakoid and Thermoresponsive Polymer Networks”發表在最新一期《AFM》上。

致動器的制備與機制

呼吸致動器的雙層非對稱結構是通過4D打印制造的。圖1列出了致動器的所有成分。納米類囊體作為光熱劑和催化分解H2O2以釋放O2；合成鋰皂石用作流變助劑以提高印刷適性；NIPA的聚合可以賦予致動器熱響應收縮特性（活性層）；BIS能提高聚合物網絡的交聯度；而LAP作為光引發劑。此外，NIPA被丙烯酰胺(AA)取代以產生非熱響應層（鈍化層）。水凝膠致動器可以分別在加熱和冷卻時可逆地彎曲/展開。此外，納米類囊體的過氧化氫酶樣特性賦予執行器以O(shè)2析出能力來呼吸以進一步模仿植物系統。

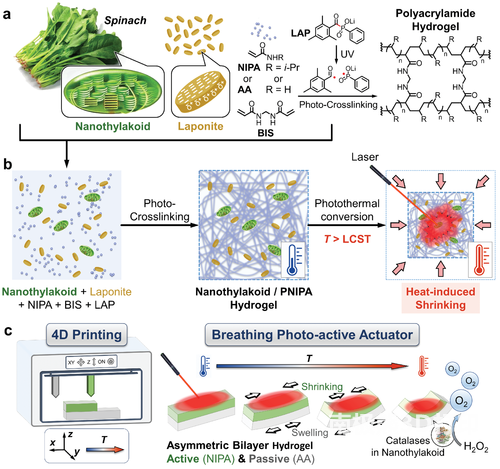

圖1.光熱和催化納米類囊體墨水的制備以及4D打印呼吸水凝膠致動器的機制

納米類囊體的特性

通過機械研磨和裂解從菠菜葉中提取納米類囊體。圖2a表明納米類囊體在430-600nm的強烈吸收，圖2b、c表明納米類囊體以≈200nm和負電荷的聚集體形式存在。圖2d記錄了納米類囊體的光熱轉換性能，近紅外熱成像（圖2e)清楚地監測了濃度和輻照時間相關的光熱效應，這與圖2d的結果一致。通過報道的方法計算出納米類囊體的PCE為30.8%（圖2f-h）。如圖2i所示，納米類囊體在前三個循環中表現出相對一致的光熱轉換能力，但從第四個循環開始該能力開始衰減。如圖2j所示，在納米類囊體或單獨的H2O2存在下，O2含量的變化可以忽略不計，而在添加H2O2后，納米類囊體溶液中的O2含量顯著升高。納米類囊體的過氧化氫酶樣活性在測試的三個循環內證明是穩定的（圖2k）。結果表明，納米類囊體具有優異的光熱轉化和催化O2析出能力，可作為天然植物來源的光熱劑用于制造近紅外光驅動的呼吸水凝膠致動器。

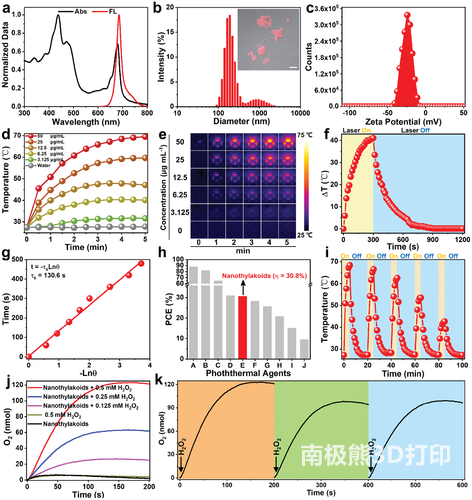

圖2.納米類囊體的光熱轉化和過氧化氫酶樣特性

納米類囊體/PNIPA水凝膠的材料特性和光熱轉換能力

圖3a表明納米類囊體和PNIPA水凝膠的成功結合，重要的是，納米類囊體的加入對LCST的影響可以忽略不計（圖3b)，并略微改善了粘度和動態模量（圖3c-e）。紅外熱像顯示納米類囊體/PNIPA水凝膠的最高溫度在655 nm激光（0.8 Wcm-2）照射6分鐘后可達到73 °C（室溫24 °C）（圖3g））。缺乏納米類囊體的空白PNIPA水凝膠顯示出最小的光熱效應，并且只能達到29 °C（圖3h，i）。結果證明了納米類囊體/PNIPA水凝膠的優異光熱效應，為近紅外光驅動水凝膠致動器奠定了堅實的基礎。

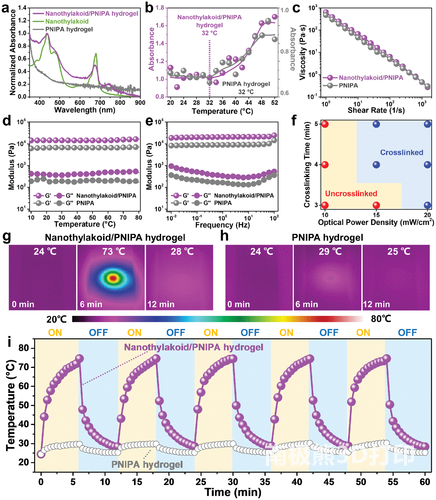

圖3.納米類囊體/PNIPA水凝膠的材料特性和光熱轉換能力

水凝膠機制的特性

如圖4a，4b所示，當浸入25 °C的水中時（TLCST）下，PNIPA水凝膠網格收縮至僅16 mm的邊長，而PAA進一步膨脹至32 mm（圖4c,d）。如圖4e,4f所示,PNIPA/PAA水凝膠致動器在50 °C水中向PNIPA側彎曲，因?yàn)镻NIPA開始收縮而PAA趨于膨脹，從而產生協同力，引導致動器向PNIPA側彎曲。結果表明，PNIPA/PAA雙層非對稱水凝膠致動器具有良好的熱響應彎曲性能，彎曲程度可以根據有源層(PNIPA)和無源層(PAA)的厚度進行調節。此外，PNIPA/PAA水凝膠致動器響應溫度變化的熱響應彎曲/伸直行為在五個加熱-冷卻循環中是可逆和可重復的（圖4g）。

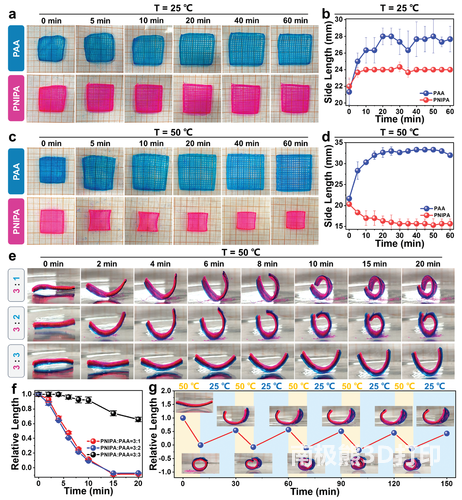

圖4.PNIPA水凝膠的熱響應膨脹/收縮和PNIPA/PAA雙層結構致動器的彎曲/非彎曲特性

應用

作者打印了一個花形四臂PNIPA/PAA雙層水凝膠致動器來模擬植物花卉并展示其作為溫控機械手的潛力（圖5）。水凝膠致動器的彎曲/伸直觸發的形狀變形有利于仿生植物花和水凝膠操縱器，因?yàn)樵跓岽碳は潞苋菀讓?shí)現目標物體的關閉/打開和緊密捕獲。利用納米類囊體良好的光熱轉換和催化O2析出能力以及按需熱響應形狀變形特性的優點，作者打印了納米類囊體/PNIPA/PAA雙層水凝膠致動器，用于制造NIR光驅動呼吸致動器（圖6）。通過從大自然中汲取教訓，制造了基于PNIPA/PAA雙層水凝膠的形狀變形呼吸執行器作為概念驗證，這可以為自然仿生自動化機器人的發展提供見解。

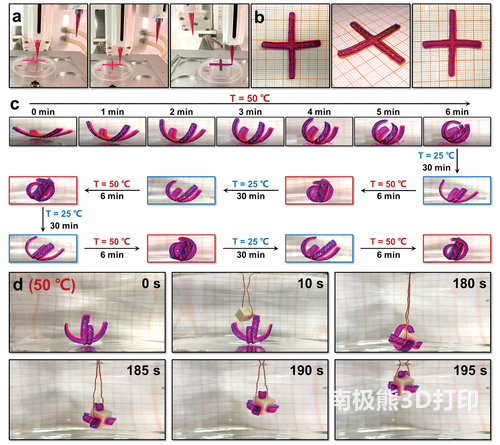

圖5.四臂花形PNIPA/PAA雙層結構致動器的熱響應開/關及其作為機械手的潛力

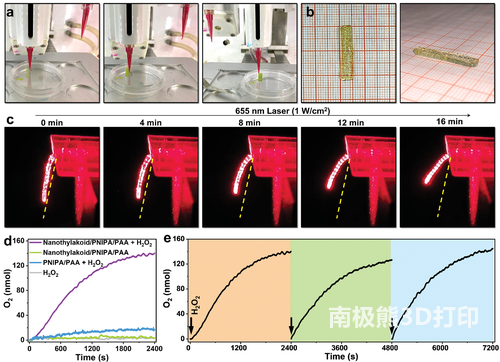

圖6.呼吸納米類囊體/PNIPA/PAA雙層結構致動器的3D打印和熱響應變形

結論

作者通過用于制造NIR光驅動呼吸致動器的4D打印策略成功構建了基于納米類囊體/PNIPA/PAA水凝膠的熱響應形狀變形系統，實現了模仿植物系統的呼吸和形狀變形能力。這種具有光熱和催化特性的人工呼吸致動器為設計智能水凝膠系統提供了一種策略，并將在3D/4D打印、自動化機器人和智能生物醫學設備領域證明是一種極具前景的候選材料。
