顆粒在線訊：當前，隨著電子電力系統的發展，開發具有高能量密度的電容器成為其中的一項關鍵技術。以雙軸取向聚丙烯（BOPP）為代表的聚合物是這類電容器的首選電介質材料，這是由于其具有較高的擊穿強度（>700 MV·m-1），較低的能量損耗（25 oC下僅0.02%），高可靠性和良好的加工性能。然而，隨著環境溫度的升高，BOPP的電容性能大幅度下降。例如，在400 MV·m-1的場強下，BOPP的充放電效率（η）由25 oC的96.2%下降至120 oC的68.5%。此外，在一些特殊領域（航空航天和地下油氣勘探）中電容器的使用需求不斷增長，要求聚合物電介質材料能夠在高溫下具有穩定的電氣性質。而在電動汽車中，用于功率轉換器的電容器常位于發動機附近，其工作溫度為140~150 oC，顯然，傳統的BOPP材料難以滿足實際應用需求。

在眾多聚合物電介質中，聚酰亞胺（PI）、聚醚酰亞胺（PEI）、聚碳酸酯（PC）、聚芴酯（FPE）和聚醚醚酮（PEEK）等具有較高的玻璃化轉變溫度（Tg）和優異的熱穩定性，然而，隨著溫度和外加電場的增加，其充放電效率（η）和能量密度（Ue）同樣會大幅度下降。例如，當溫度升高到150 oC時，Kapton薄膜的Ue和η值分別從室溫時的1.53 J·cm-3和95.2%降至0.82 J·cm-3和55.7%。因此，這類材料無法直接用于制備耐高溫的高能量密度電容器，而是需要與填料復合改善其原有的電氣性質。綜上所述，目前對于高性能電介質的要求為，在高溫下依然能保持較高的介電常數（k）、能量密度（Ue）和充放電效率（η）。

基于此背景，寧波大學潘仲彬副教授團隊聯合美國賓夕法尼亞州立大學王慶教授團隊，以聚醚酰亞胺（PEI）為基體，引入氮化硼納米片（BNNSs）和二氧化鈦納米棒（TiO2），制備得到了具有層狀結構的BNNSs/TiO2/PEI復合材料，在保留原有的介電性質的同時，其儲能密度和充放電效率即使在高溫下依然能保持穩定。例如，在150 oC下，Ue為5.3 J·cm-3，η>90%，超越了絕大多數已報道的聚合物電介質及其復合材料。近期，該研究工作以 “Ultrahigh Energy Storage Performance of Layered Polymer Nanocomposites over a Broad Temperature Range”為題發表在國際材料領域權威刊物《Advanced Materials》上。

【結構表征】

圖1 (a) TiO2納米陣列；(b) BNNSs納米片；(c) TiO2-PEI/BNNS-PEI復合材料斷面的電鏡表征

研究者通過在氟摻雜的氧化錫（FTO）玻璃上進行水熱反應制備了長度為2±0.2 μm、直徑為50±2 nm的TiO2納米陣列（如圖1a），再將PEI填充至TiO2納米陣列中，烘干得到TiO2-PEI復合層（50 vol%, 3~5 μm），該復合層中TiO2 垂直于層面分布，即平行于電場方向，有利于提高復合材料的k值。隨后，研究者采用六方氮化硼粉體液相剝離法制備得到BNNSs，其擊穿強度約為800 MV·m-1，平均厚度為2.1 nm（如圖1b所示），再將BNNSs與PEI基體混合（不同的BNNSs含量），并旋涂在TiO2-PEI上形成BNNS-PEI復合層，如圖1c所示。通過偏振拉曼光譜計算得到BNNS的取向因子約為0.83，證實其主要與層面方向平行排列，即與電場方向基本保持垂直，有利于提高復合材料的擊穿強度（Eb）。

【介電及儲能性質表征】

研究者首先對具有不同BNNS含量的復合材料的介電及儲能性質展開研究，如圖2所示，隨著BNNS含量的提高，復合材料的介電常數逐漸增大，介電損耗均保持在0.04以內，且在30~200 oC溫度范圍內，介電性能穩定。此外，在室溫下，隨著BNNS含量的提高，復合材料的擊穿強度呈現先增加后下降的趨勢，可能是由于填料量過大將導致聚集和界面缺陷，從而使得擊穿強度下降。當BNNS含量為3 vol%時，材料的擊穿強度高達631.4 MV·m-1,最大儲能密度可達22.7 J·cm-3,更值得注意的是，即使是在630 MV·m-1 的超高電場強度下，復合材料的η值仍然能保持在91.1%。

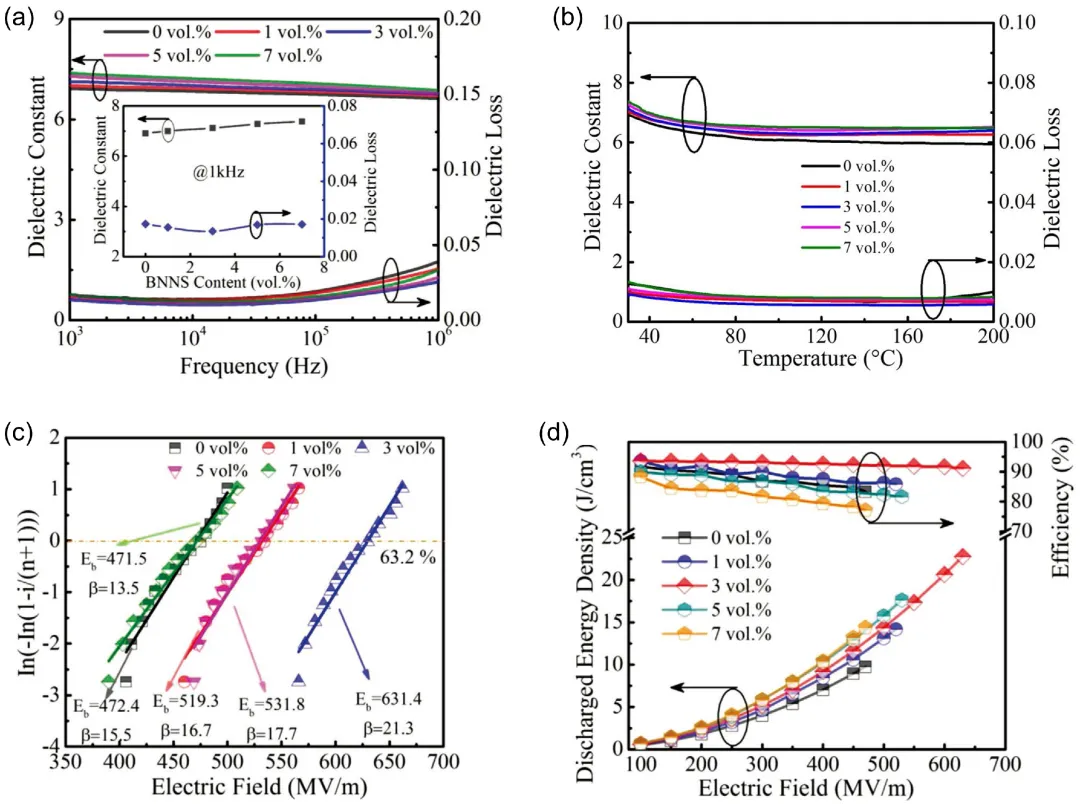

圖2 不同BNNS含量的復合材料：(a) 室溫的介電性質；(b) 變溫的介電性質；(c) 室溫的擊穿強度；(d) 室溫的能量密度和充放電效率

隨后，研究者對幾種復合材料在150 oC的儲能性質展開研究。結果表明，TiO2-PEI和BNNS-PEI層在高溫下仍然能保持良好的協同作用，即在保持高介電常數的同時，擊穿強度可達451.3 MV·m-1，充放電效率保持在82.6%以上，最大儲能密度可達10.4 J·cm-3，這也是單層復合薄膜或者是純聚合薄膜難以達到的，如圖3a和b所示。此外，層狀BNNSs/TiO2/PEI復合材料在150 oC下，90%的充放電效率下最大儲能密度可達5.3 J·cm-3，遠優于已報道的復合體系。在150 MV·m-1場強下和150 oC下連續工作5萬次后，儲能密度沒有明顯的下降（<±2.5%），展現出了良好的工作穩定性。

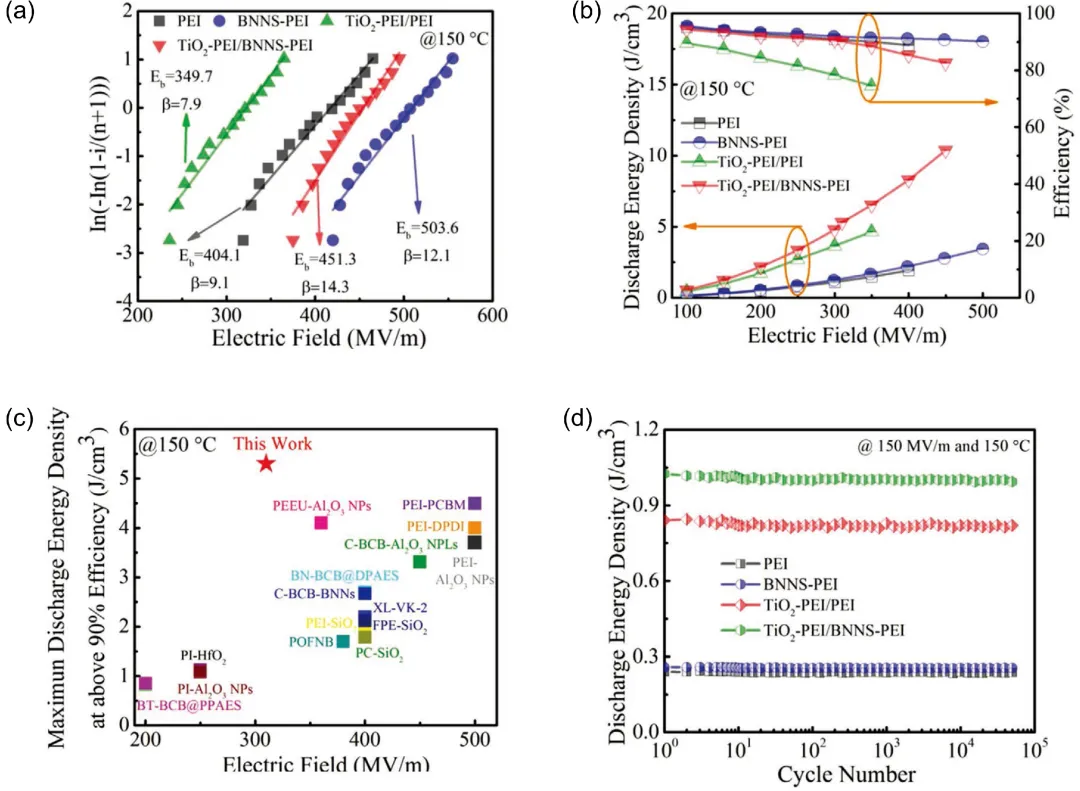

圖3 PEI、BNNS-PEI、TiO2-PEI/PEI和TiO2-PEI/BNNS-PEI在150 oC的：(a) 擊穿強度；(b) 儲能密度；(c) 90%充放電效率下儲能密度對比；(d) 循環充放電能力

此外，研究者還制備了BaTiO3-PEI/BNNS-PEI和BaTiO3@TiO2-PEI/BNNS-PEI層狀復合材料，如圖4所示，與前文所述類似，這兩種材料從25~150 oC的溫度范圍內均具有優異的儲能性質和充放電效率，證實了該設計策略的合理性與普適性。

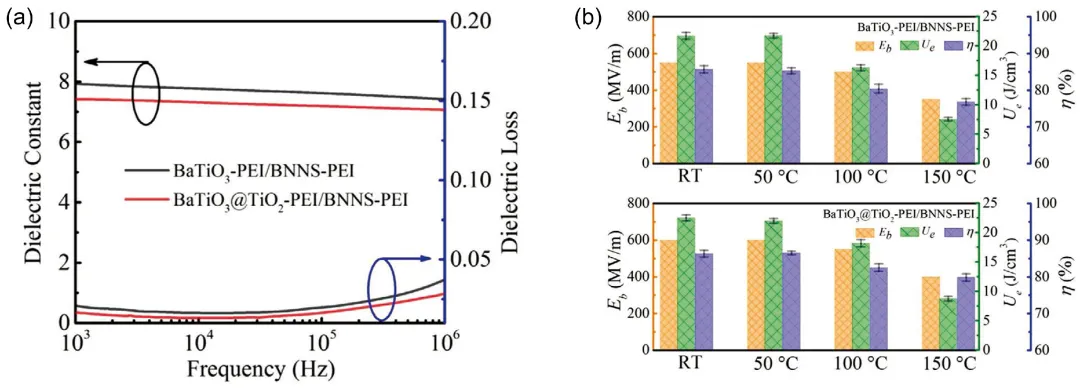

圖4 BaTiO3-PEI/BNNS-PEI和BaTiO3@TiO2-PEI/BNNS-PEI：(a) 室溫下介電常數與介電損耗；(b) 不同溫度下的擊穿強度、儲能密度和充放電效率
