顆粒在線訊：垂直納米環柵晶體管因其在減小標準單元面積、提升性能和改善寄生效應等方面具有優勢，可滿足功耗、性能、面積和成本等設計要求，已成為2nm及以下技術節點芯片的重點研發方向。

　　中國科學院微電子研究所集成電路先導工藝研發中心研究員朱慧瓏團隊研發出p型具有自對準柵極的疊層垂直納米環柵晶體管（IEEE Electron Device Letters，DOI: 10.1109/LED.2019.2954537，2019），并剖析n型器件。與p型器件制備工藝不同，n型器件在外延原位摻雜時，溝道和源漏界面處存在嚴重的雜質分凝與自摻雜問題。為此，團隊開發出適用于垂直器件的替代柵工藝，利用假柵做掩模通過離子注入實現源漏的摻雜，既解決了上述外延原位摻雜難題，又突破了原位摻雜的固溶度極限，更利于對晶體管內部結構的優化和不同類型晶體管之間的集成。

　　為獲得可精確控制溝道和柵極尺寸的垂直環柵器件，選擇性和各向同性的原子層刻蝕方法是關鍵工藝?？蒲袌F隊對該方法開展了深入分析和研究，提出了相應的氧化—刻蝕模型，應用于實驗設計，改進和優化了橫向刻蝕工藝；用該刻蝕工藝與假柵工藝結合，制備出具有自對準柵的n型疊層垂直納米環柵晶體管，器件柵長為48納米，具有優異的短溝道控制能力和較高的電流開關比（Ion/Ioff），納米線器件的亞閾值擺幅（SS）、漏致勢壘降低（DIBL）和開關比為67 mV/dec、14 mV和3×105；納米片器件的SS、DIBL和開關比為68 mV/dec、38 mV和1.3×106。

　　相關研究成果發表在Nano Letters（DOI: 10.1021/acs.nanolett.1c01033）、ACS Applied Materials & Interfaces（DOI: 10.1021/acsami.0c14018）上。研究得到中科院戰略先導科技專項（先導預研項目“3-1納米集成電路新器件與先導工藝”）、中科院青年創新促進會、國家自然科學基金等的資助。

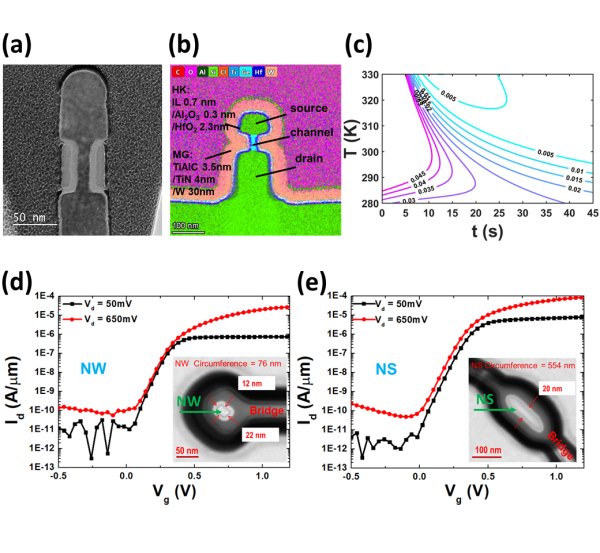

　?。╝）替代柵結構TEM截面，（b）垂直環柵納米器件TEM截面的EDX元素分布圖，（c）氧化-刻蝕模型，（d）n型垂直環柵納米線器件的Id-Vg特性及TEM俯視插圖，（e）n型垂直環柵納米片器件的Id-Vg特性與TEM俯視插圖。
