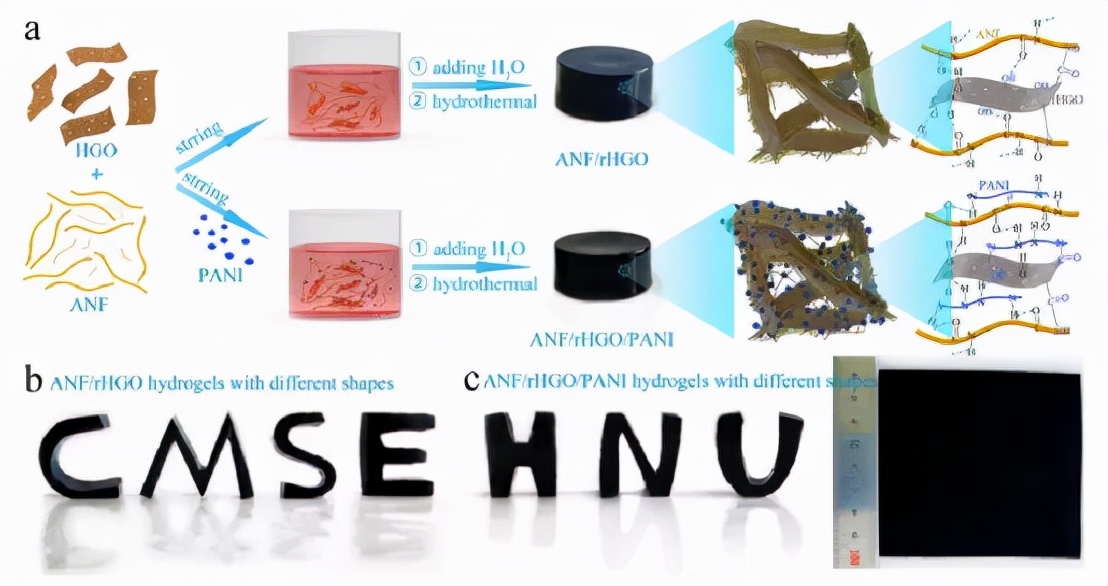

顆粒在線訊：賦予具有新功能的高機(jī)械強(qiáng)度和熱穩(wěn)定性芳綸納米纖維（ANF）將帶來(lái)巨大的應(yīng)用。最近，湖南大學(xué)科研團(tuán)隊(duì)提出了一種在組分之間產(chǎn)生共價(jià)鍵的策略，以通過(guò)溶劑交換凝膠化獲得具有高機(jī)械性能的均勻 ANF/還原多孔氧化石墨烯 (ANF/rHGO) 和 ANF/rHGO/聚苯胺 (ANF/rHGO/PANI) 水凝膠和隨后的水熱處理。所制備的 ANF/rHGO 和 ANF/rHGO/PANI 水凝膠在 20.2 和 13.8 kPa 的高壓縮強(qiáng)度下表現(xiàn)出優(yōu)異的可恢復(fù)性，應(yīng)變分別為 34.4% 和 30.6%，相比之下，應(yīng)變?yōu)?92.5% 的可恢復(fù)性為~20 ANF 水凝膠的百分比。

此外，ANF/rHGO 和 ANF/rHGO/PANI 氣凝膠分別具有 38.9-64.1 g g-1 和 24.5-44.0 g g-1 的快速和高吸油能力。真空干燥后獲得的 ANF/rHGO 和 ANF/rHGO/PANI 薄膜分別具有 121.4 和 95.5 MPa 的高拉伸強(qiáng)度。此外，ANF/rHGO/PANI 薄膜通過(guò)控制 PANI 的摻雜水平表現(xiàn)出良好的可見(jiàn)光選擇性吸收。ANF/rHGO/PANI 氣凝膠薄膜通過(guò)冷凍干燥組裝成柔性固態(tài)對(duì)稱超級(jí)電容器，并提供 200 F g-1 的有利比電容、2500 次機(jī)械彎曲循環(huán)后理想的 98.9% 電容保持率和大約 100% 的電容即使在保持張力 15 小時(shí)后仍保持不變。具有如此優(yōu)異性能的水凝膠、氣凝膠和衍生薄膜有望用于去除油污、光學(xué)過(guò)濾器和柔性承載儲(chǔ)能裝置。

圖1. (a) ANF/rHGO 和 ANF/rHGO/PANI 水凝膠的壓縮過(guò)程。(b) ANF、ANF/rHGO 和 ANF/rHGO/PANI 水凝膠的壓縮應(yīng)力-應(yīng)變曲線。(c) ANF/rHGO 和 ANF/rHGO/PANI 氣凝膠樣品，顯示出輕質(zhì)特性。(d) ANF/HGO、ANF/rHGO、ANF/HGO/PANI 和 ANF/rHGO/PANI 薄膜的靜態(tài)水接觸角。(e) ANF/rHGO 和 ANF/rHGO/PANI 氣凝膠的油吸附過(guò)程。

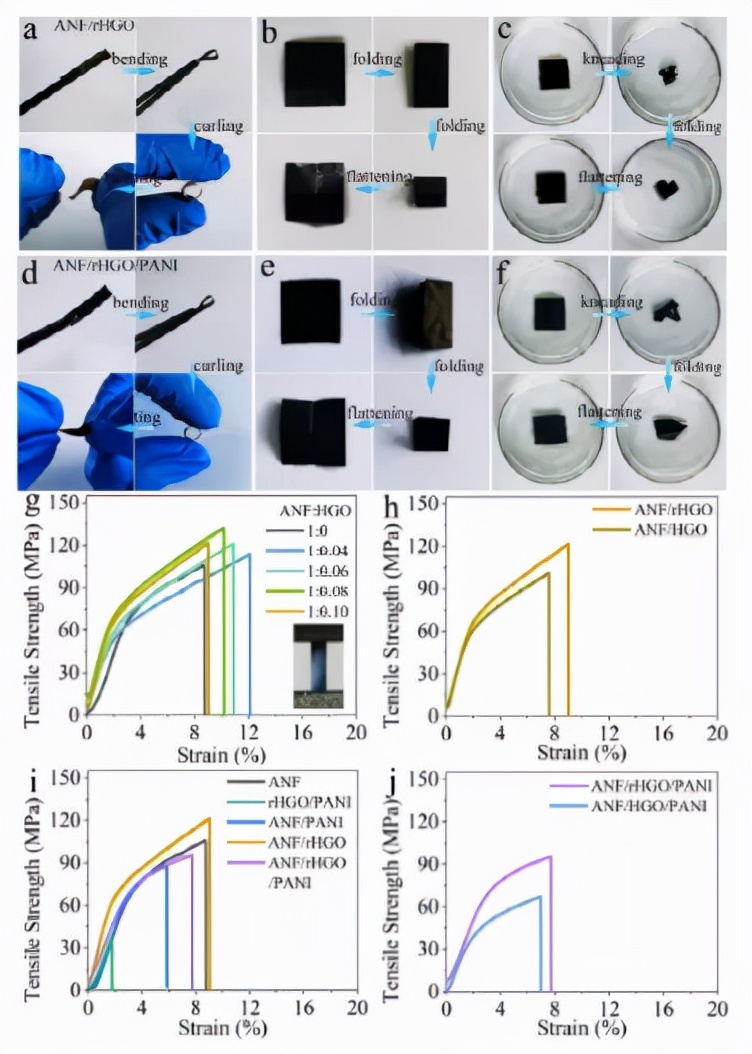

圖2. 數(shù)碼照片展示了 (a-c) 柔性 ANF/rHGO 和 (d-f) ANF/rHGO/PANI 薄膜的各種機(jī)械狀態(tài)（初始、彎曲、折疊、卷曲和扭曲以及在水中揉捏和折疊）。 (g) 具有不同 ANF 與 HGO 質(zhì)量比的 ANF/rHGO 薄膜的拉伸應(yīng)力-應(yīng)變曲線，(h) ANF/rHGO和ANF/HGO 薄膜的比較，(i)制備的柔性薄膜和(j)比較 ANF/rHGO/PANI 和 ANF/HGO/PANI 薄膜樣品。

相關(guān)論文以題為Mechanically strong multifunctional three-dimensional crosslinked aramid nanofiber/reduced holey graphene oxide and aramid nanofiber/reduced holey graphene oxide/polyaniline hydrogels and derived films發(fā)表在《Nanoscale》上。通訊作者是湖南大學(xué)鐘文斌教授。
