2765
2021-10-07
顆粒在線訊：低成本、高效的氧還原反應(ORR)/析氧反應(OER)雙功能電催化劑對于可充電鋅-空氣電池(ZABs)的應用至關重要。單原子催化劑(SAC)具有高催化活性，但是大規(guī)模制備用于ZAB的SAC仍然具有挑戰(zhàn)性。

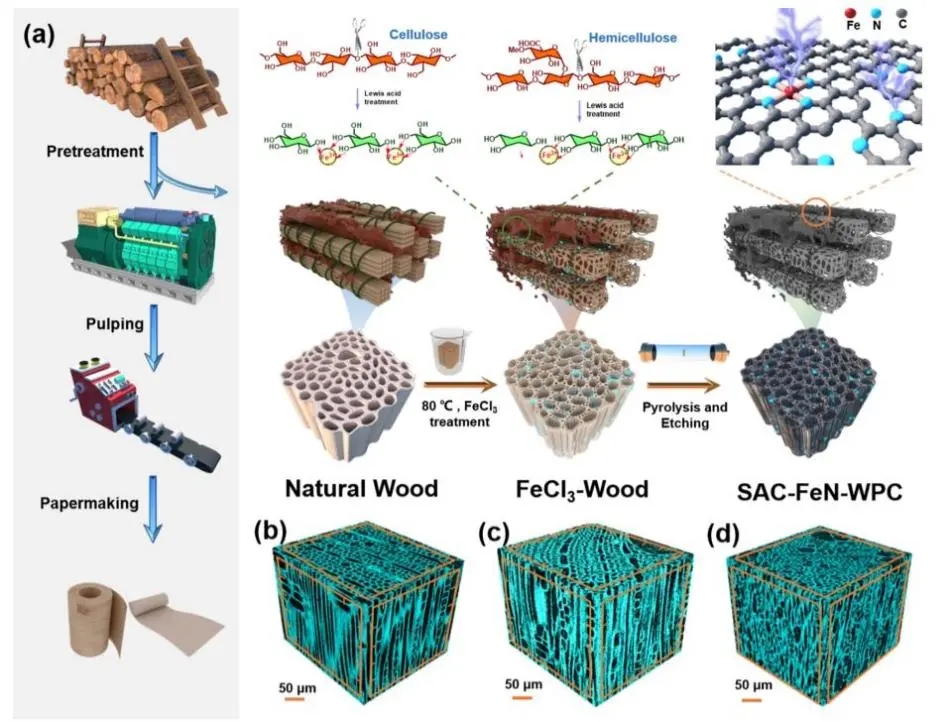

因此，阿貢國家實驗室陸俊、Khalil Amine和華南理工大學彭新文等通過簡單的路易斯酸預處理和碳化過程，在板狀木基多孔碳上原位形成單原子Fe-N-C催化劑(SAC-FeN-WPC)。
FeCl3能夠同時部分水解木材中的纖維素和半纖維素，不僅留下豐富的納米孔，而且在微通道中嵌入了大量的Fe3+離子。碳化后Fe3+在摻氮碳化木基碳上進一步還原和穩(wěn)定。
所制備的單原子Fe-N-C催化劑負載木基多孔碳(SAC-FeN-WPC)直接用作自支撐電極材料，無需使用粘合劑和碳布。由于木質碳基質上的分級多孔結構和均勻分散的單原子，SAC-FeN-WPC具有顯著增強的ORR/OER反應性
在1.0 M KOH溶液中，SAC-FeN-WPC的ORR半波電位為0.85 VRHE和OER過電位為400 mV(電流密度為10 mA cm-2)，電位差?E為0.78 VRHE的(?E=半波電位-過電位)。

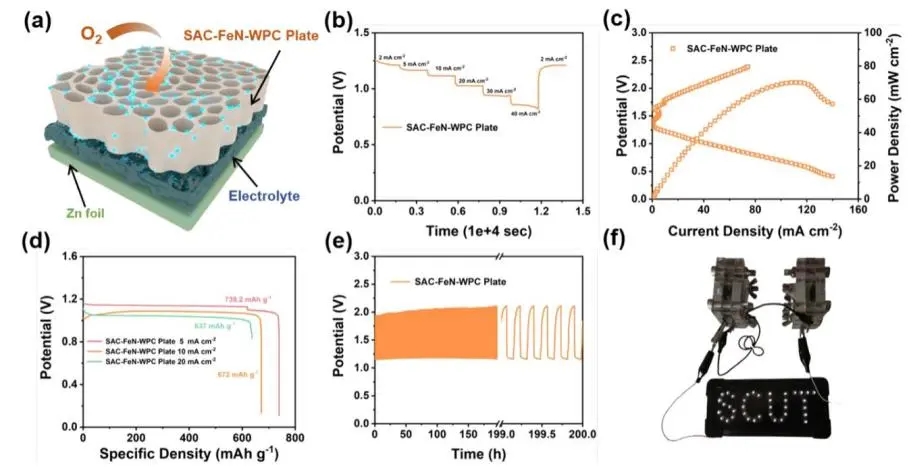

以 SAC-FeN-WPC作為陰極的ZAB顯示出高功率密度(70.2 mW cm-2)和長期穩(wěn)定性。這種方法成功地將單原子Fe-N-C催化劑引入資源豐富的木材上，證明了一種具有成本效益和大規(guī)模制備SAC的有前景的策略。
Wood Carbon Based Single-Atom Catalyst for Rechargeable Zn-Air Batteries. ACS Energy Letters, 2021. DOI: 10.1021/acsenergylett.1c01678
版權與免責聲明：
（1） 凡本網注明"來源：顆粒在線"的所有作品，版權均屬于顆粒在線，未經本網授權不得轉載、摘編或利用其它方式使用上述作品。已獲本網授權的作品，應在授權范圍內使用，并注明"來源：顆粒在線"。違反上述聲明者，本網將追究相關法律責任。
（2）本網凡注明"來源：xxx（非顆粒在線）"的作品，均轉載自其它媒體，轉載目的在于傳遞更多信息，并不代表本網贊同其觀點和對其真實性負責，且不承擔此類作品侵權行為的直接責任及連帶責任。其他媒體、網站或個人從本網下載使用，必須保留本網注明的"稿件來源"，并自負版權等法律責任。
（3）如涉及作品內容、版權等問題，請在作品發(fā)表之日起一周內與本網聯(lián)系，否則視為放棄相關權利。
