顆粒在線訊：Li7La3Zr2O12（LLZO）基陶瓷作為一種很有前途的固態電解質，在高能量密度鋰金屬電池中的應用受到了廣泛關注，然而在固態電解質表面的不均勻鋰沉積阻礙了其實際應用。

同濟大學翟繼衛教授團隊通過磁控共濺射和在Li6.5La3Zr1.5Ta0.5O12（LLZTO）顆粒上的原位合金化反應，設計了摻銅Li3Zn層以引導金屬鋰均勻沉積。引入復合層后，材料的界面電阻較小，其中鋰電鍍/剝離性能得到有效改進，材料具有長循環壽命和高臨界電流密度。且Li/Cu?Li3ZnSSEs/LFP全電池表現出良好的電化學性能，該工作詳細討論了中間層鋰電鍍/剝離過程中的鋰沉積行為，為高性能金屬鋰電池在高電流密度下的石榴石固態電解質合金界面設計提供了新的思路。相關論文以題為“Cu-Doped Alloy Layer Guiding Uniform Li Deposition on a Li?LLZO Interface under High Current Density”發表在ACS Applied Materials & Interfaces期刊上。

原文鏈接：https://doi.org/10.1021/acsami.1c11607

隨著電池技術和壽命的不斷提高，對電池的高能量密度的需求不斷增加，推動了鋰離子電池（LIB）的不斷革命，金屬鋰作為負極材料具有巨大的潛力，但由于鋰枝晶的生長，傳統液態鋰離子電池?zé)o法直接使用。固態電解質具有較高的剪切模量，有很大的潛力阻止鋰枝晶的生長，在各種類型的固態電解質中，石榴石基固態電解質Li7La3Zr2O12（LLZO）因其高離子導電性、對鋰金屬具有良好的化學和電化學穩定性而引起了人們極大的興趣。然而，在相對較高的電流密度下，LLZO基固態電池仍然存在鋰枝晶短路現象，阻礙了LLZO基固態電池的實際應用，更重要的是，電流密度影響固態電解質和鋰接觸一側的鋰的成核和生長動力學。極限臨界電流密度定義為電池的最大可用電流密度，對下一代大功率鋰離子電池，特別是電動汽車領域至關重要。

雖然固態電解質中的鋰枝晶生長機制尚未完全了解，但大量研究表明，鋰枝晶生長主要由以下因素組成：界面潤濕性問題、固態電解質的高固有電導率和晶界。界面改性，如引入緩沖層和去除Li2CO3層，可以有效地加強固態電解質和鋰金屬之間的接觸，從而通過均勻鋰成核將臨界電流密度從0.3提高到1.5mA cm?2；除對固態電解質界面進行改性外，鋰基復合材料（如Li?Mg,Li?C, Li? Al）也用于改善親鋰性能，并將臨界電流密度增加到1.5mA cm?2；晶界改性還可以通過降低電導率在一定程度上提高臨界電流密度值。然而，這些策略仍然不能滿足高性能鋰離子電池的需求，最近的研究表明，純鋰金屬的形態不穩定性問題也需要解決。據報道，鋰金屬和固態電解質之間形成空隙是因?yàn)殇噭冸x過程中電流密度更快，從界面上移除的鋰比補充的鋰更多，從而導致接觸損耗和電池故障。施加外部壓力可以有效地調節鋰離子傳輸路徑，但持續施加壓力可能導致固態電解質破裂。

增強界面的化學擴散有利于界面的動態穩定性，先前的研究表明，具有快速化學擴散系數的鋰合金（如Li13In3、Li3Bi和LiZn）可以促進鋰的擴散，并且在液態鋰離子電池中以高電流密度循環后，鋰合金骨架可以保留在界面處。因此，作者構建了一個有效的銅摻雜Li3Zn合金界面，以提高Cu?Zn共濺射的臨界電流密度和高溫下鋅和鋰的原位合金化反應。在鋅?銅層中，生成的金屬（Zn）與鋰金屬反應，形成包含Li3Zn和Cu的復合層，從而產生較小的界面阻抗，由于具有快速化學擴散系數（DLi），該合金在循環過程中保持成分不變，為鋰向底層的傳輸提供了路徑，更重要的是，Cu組分起到了均勻電場和Li形核的作用，有助于Li的均勻沉積。摻銅的Li3Zn（Zn:Cu比為10:1）包覆的固態電解質的臨界電流密度為2.8mA cm?2，在在0.8 mA cm?2 的電流密度下的循環壽命達到450小時，此外，還測量了鋰沉積在復合層表面的位置，并討論了該復合層的鋰枝晶約束機制。

總而言之，作者利用磁控濺射和合金化反應制備的Cu摻雜Li3Zn復合層包覆LLZTO固態電解質，來加速鋰的均勻沉積，同時提高臨界電流密度值。Li3Zn合金層作為L(zhǎng)i傳輸骨架，保持了界面的穩定性，復合材料中的銅納米顆粒可以用作導電層，使電場和鋰成核均勻，從而在高電流密度下均勻沉積鋰，Li/Zn?Cu?LLZTO/LFP全電池室溫下可穩定循環50次，容量為130mA h g?1 。具體而言，通過非原位SEM可以觀察到Li在界面上的沉積位置，這表明Li3Zn可以有效地傳輸Li+，從而形成非分散的中間層。雖然Li3Zn層中Li傳輸?shù)膭?dòng)力學尚不清楚，但這項工作突出了Li3Zn合金改性固態電解質上的Li沉積位置，并揭示了導電組分可以有效地在高電流密度下均勻沉積Li，為具有高臨界電流密度的石榴石基鋰金屬固態電池的設計方法提供了新的見解。

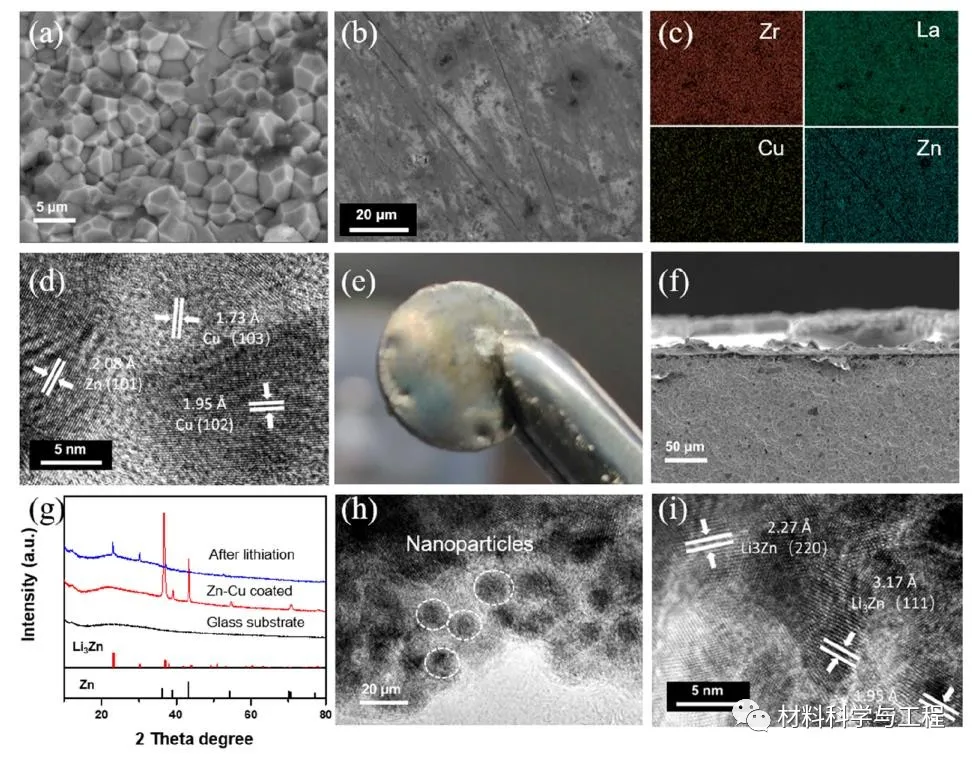

圖1 LLZTO固態電解質改性前后的形貌圖

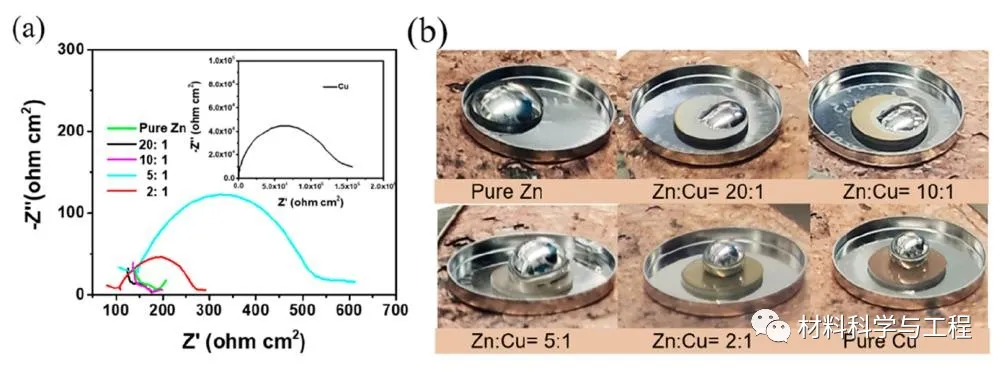

圖2 (a) 改性復合材料中不同Cu含量的LLZTO電解質鋰金屬對稱電池的Nyquist圖； (b) 熔融鋰在不同改性固態電解質上的滲透實驗

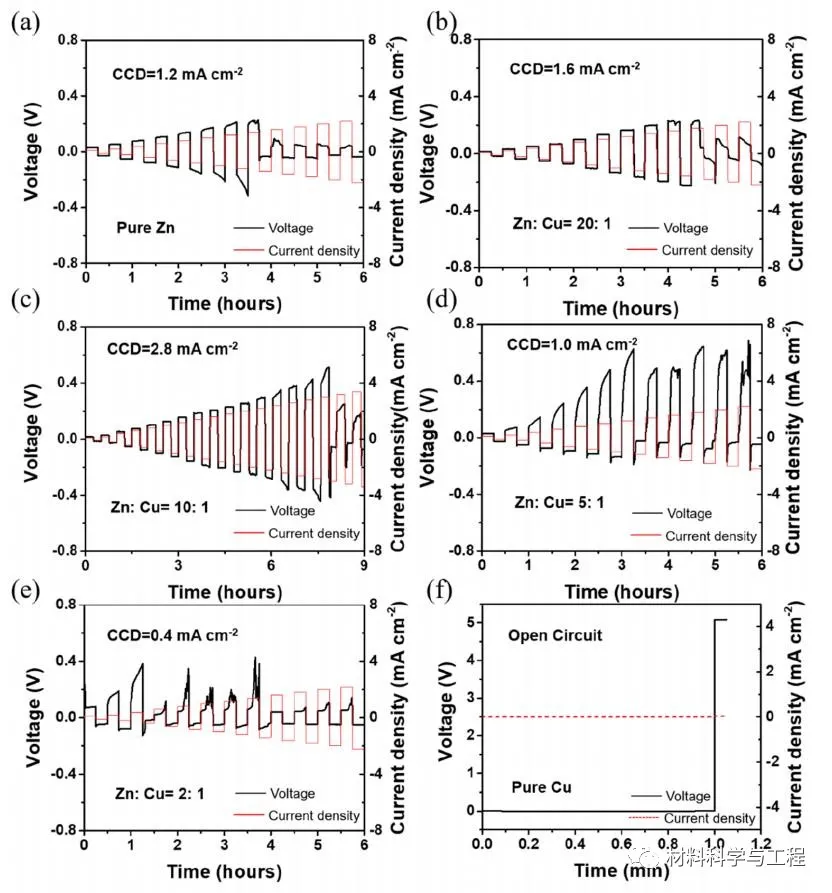

圖3 銅含量對臨界電流密度值的影響；室溫下，有不同成分改性固態電解質的對稱電池中的電壓分布

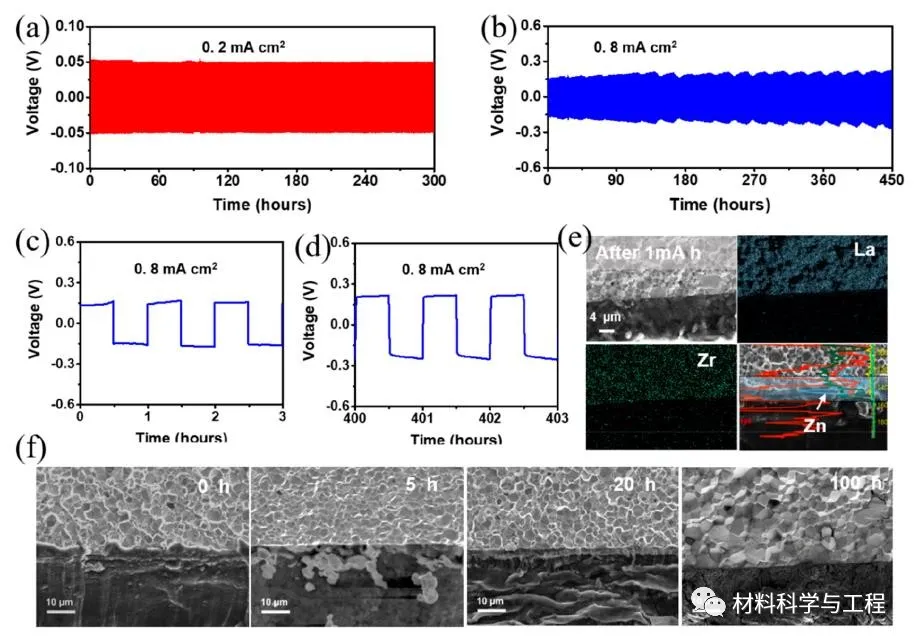

圖4 Li/Zn?Cu LLZTO 界面的穩定性

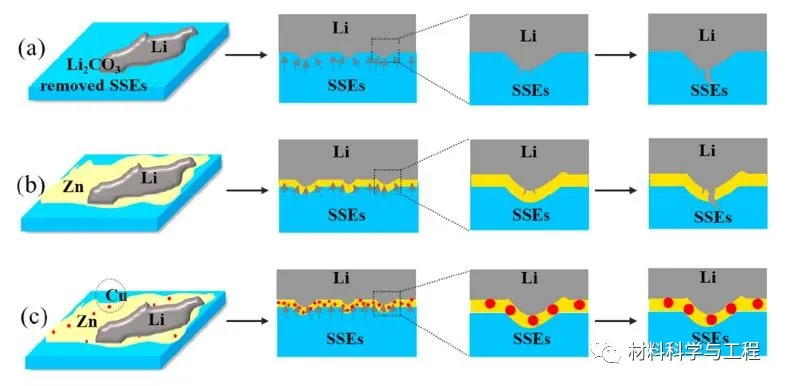

圖5 不同固態電解質界面鋰沉積示意圖

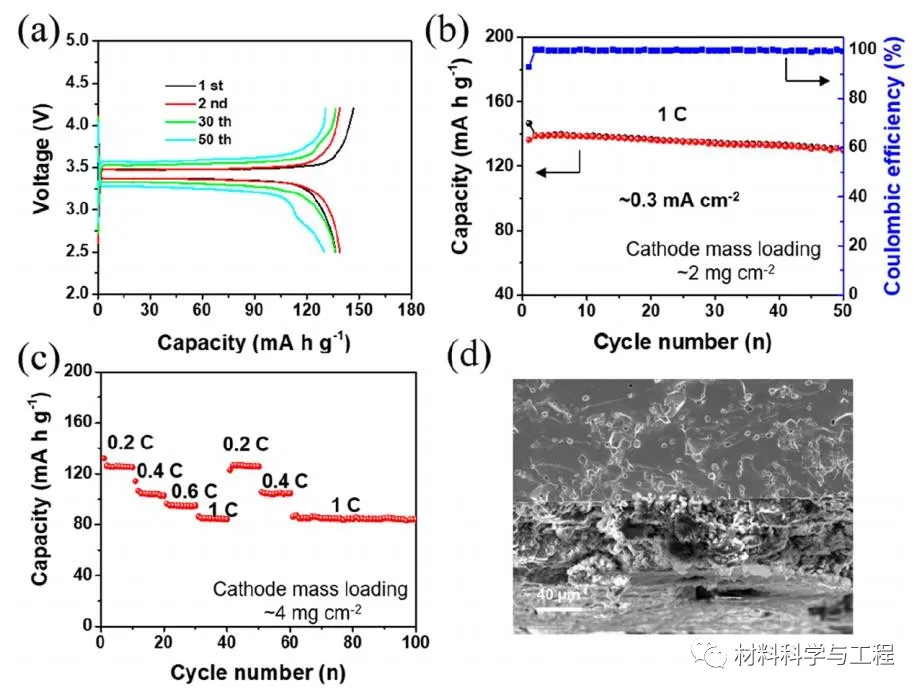

圖6 銅摻雜Li3Zn固態電解質全電池在室溫下的電化學性能
