顆粒在線訊：研究背景

調控鉑（基）催化劑的合金結構可以有效提升氧還原（ORR）以及甲醇氧化（MOR）反應等催化活性。然而由于ORR和MOR反應中具有較強吸附中間體（OH*和CO*），使得該類反應仍然受限于反應動力學緩慢、抗毒化能力差等問題。

多元合金相比于二元合金在電子結構調控方面具有優勢，但是對于多元合金的報道仍然局限于較為苛刻的實驗條件（例如高溫、激光法等），所制備的產物尺寸較小，長期穩定性易團聚。另一方面，由于不同原子半徑和還原電勢的差別，在溫和條件下合成多元高效耐用的Pt基催化劑仍具有重大挑戰。

文章簡介

基于此，廈門大學的林海昕教授在國際知名期刊Journal of Materials Chemistry A上發表題為“Trimetallic PtNiCo branched nanocages as efficient and durable bifunctional electrocatalysts towards oxygen reduction and methanol oxidation reactions”的文章。

該文章通過簡單的酸刻蝕構建了三元PtNiCo枝狀納米籠催化劑。PtNiCo納米籠在酸性條件下表現出優異的ORR和MOR催化活性和穩定性。研究人員發現，這種高活性可以歸因于合金中Co和Ni對于Pt的電子結構的調控，使得改催化劑具有最優的中間體吸附能和抗毒化能力，為高效耐用燃料電池催化劑的發展提供了新思路。

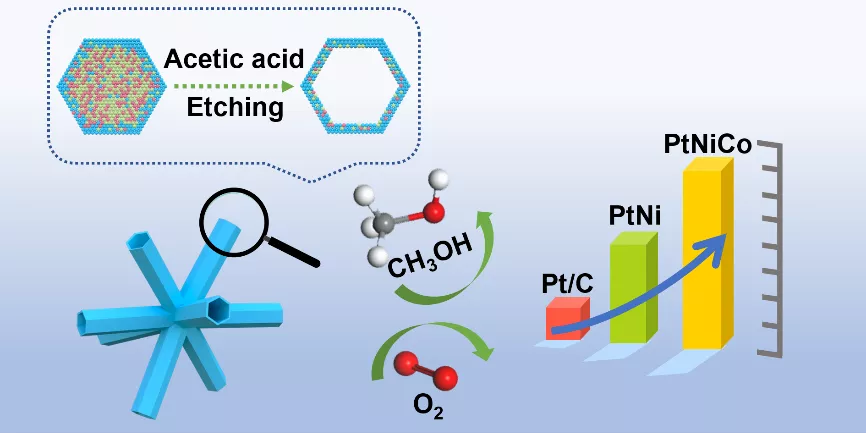

圖形摘要：三元PtNiCo枝狀納米籠的設計及催化性能

文章要點

要點一：多元納米籠結構設計策略

催化劑的表面結構調控是提高催化活性和貴金屬原子利用率的有效手段。其中，中空結構由于具有大的比表面積、高度暴露的反應位點和較短的電荷傳輸距離等優勢，可以加速動力學緩慢的電化學過程（例如：氧還原反應等）。

然而，在溫和條件下實現多元合金納米籠結構仍然具有較大挑戰。在本篇研究中，研究人員采用利用過渡金屬作為外延模板和犧牲劑合成了三元PtNiCo枝晶。首先合成了異質相核殼結構，由于立方相的晶向與六方相的晶向原子排列方式相同，滿足外延生長條件。

研究人員通過電鏡表征證明了核與殼層的外延關系。接著通過乙酸的刻蝕過程，可以去除富Ni的核，實現了3 nm左右壁厚的多元納米籠結構的合成。

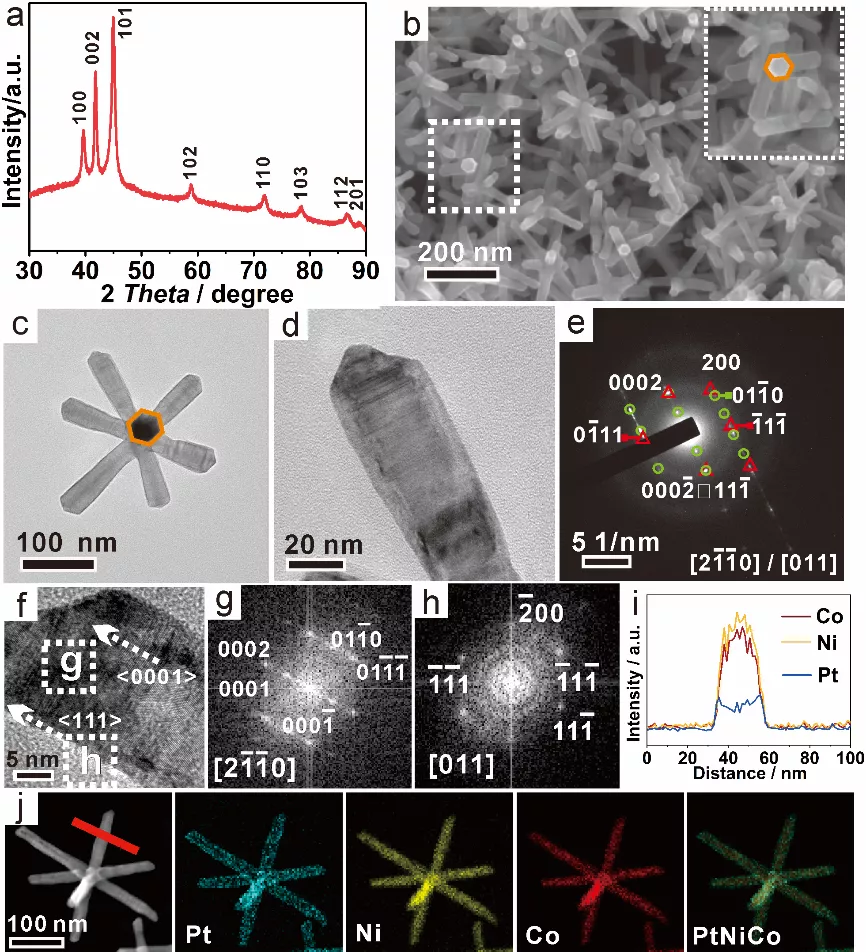

圖1. 三元核-殼PtNiCo納米枝晶結構表征：a) XRD, b) SEM圖像，c) 單個PtNiCo枝晶TEM圖像，d) TEM圖像，e) 圖d) 單枝SAED圖像，f）單枝HRTEM圖像，g-h) 圖f)中g(shù)及h區域FFT圖像，i) 線掃，j) HAADF-STEM及EDS 面掃圖像。

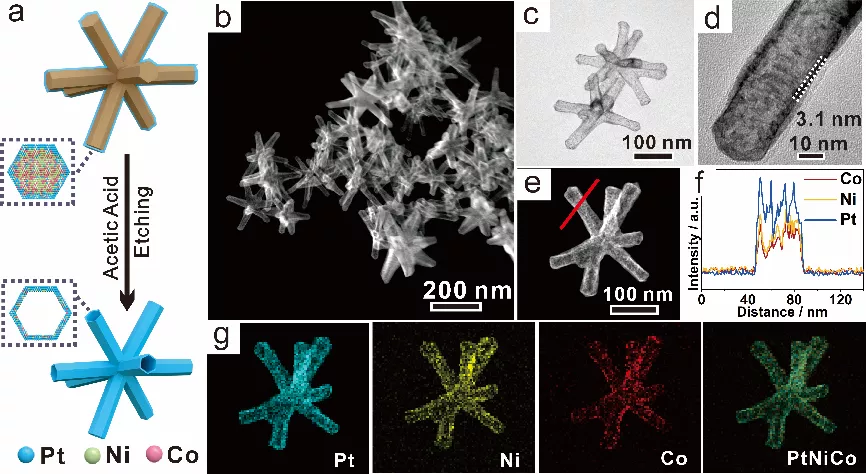

圖2. 三元 PtNiCo枝狀納米籠結構表征：a) PtNiCo枝狀納米籠形成示意圖，b）HAADF-STEM圖像，c) TEM圖像，d) 單枝TEM圖像，e) 單個PtNiCo枝狀納米籠HAADF-STEM圖像，f) 單枝線掃圖，e) EDS面掃圖。

要點二：探索催化劑電子結構與催化性能關聯

為了進一步厘清三元納米籠催化劑電子結構與催化性能的關系，研究人員設計了不同組分（Pt, PtNi, PtNiCo）催化劑并且測試了其氧還原（ORR）電催化性能。在酸性條件下，PtNiCo納米籠催化劑半波電位達到了0.932 V (vs. RHE)，比商業Pt/C高出52 mV。

并且，質量活性和面積活性分別達到了1.03 A mgPt-1，達到了商業Pt/C的8倍。同時，在10,000圈的穩定性測試后仍然可以保持84%活性的ECSA。為了探究這種高活性的起因，研究人員通過對比酸刻蝕與電化學刻蝕穩定性差異，在5，000圈氧還原循環后，與電化學刻蝕相比，酸刻蝕可以有效維持籠狀結構的完整，減少金屬的溶出，并且獨特的枝晶結構可以有效預防催化劑的團聚，使得PtNiCo表現出較高的電催化穩定性。

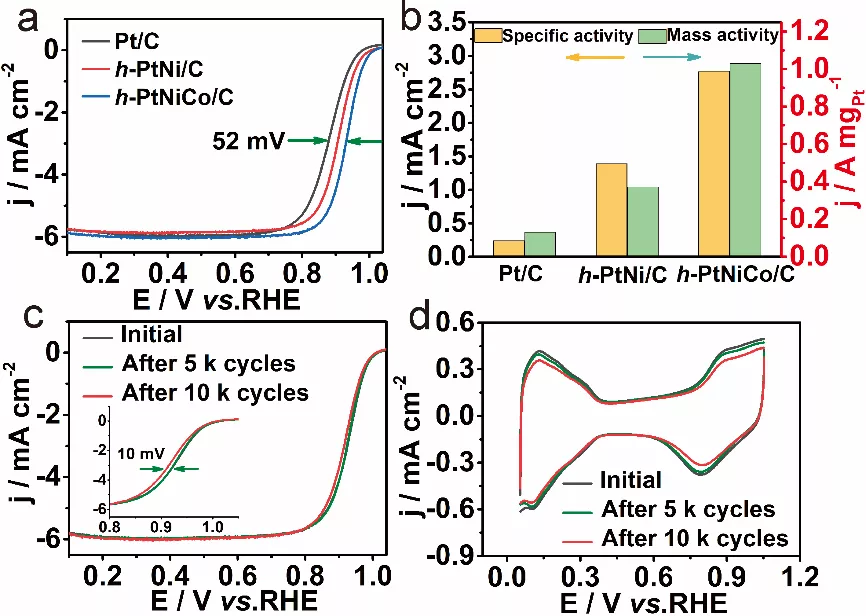

圖3. ORR性能測試：a) 在氧氣飽和的0.1 M HClO4中掃速為10 mV s-1的LSV曲線，b) 0.9 V (versus RHE) 電位下面積活性與質量活性對比圖，c) h-PtNiCo/C樣品穩定性測試前后LSV曲線，d) h-PtNiCo/C樣品穩定性測試前后CV曲線。

為了探究三元PtNiCo高活性的起因，研究人員探究了不同催化劑（單金屬，二元合金，三元合金）電子結構的與催化性能的關聯。通過分析XPS價帶譜來分析不同催化劑d帶中心位置，判斷催化劑與吸附中間體結合能變化。

可以發現，PtNiCo的d帶中心處于二元合金和純Pt之間，相比于純Pt樣品，PtNiCo的d帶中心下移了0.17 eV，處于理論預測的最優d帶中心范圍，說明三元合金的協同作用可以使得ORR和MOR中間體（OH*和CO*）吸附能處于最優值。

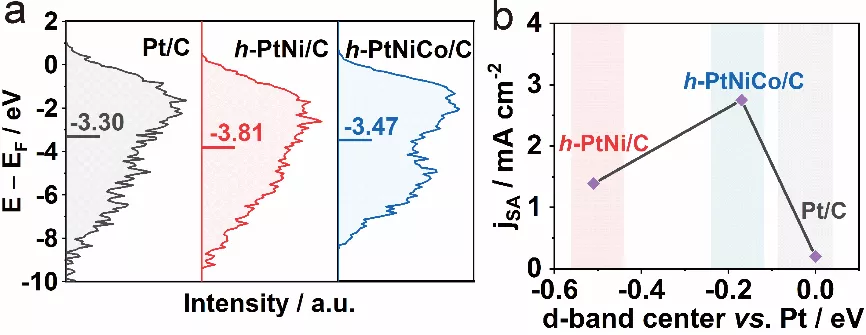

圖4. d帶中心分析：a) XPS價帶譜計算出的d帶中心，所有譜線已經過背景校正，下限為-0.8 eV，b) 催化劑ORR面積活性與d帶中心關聯圖。

要點三：原位技術輔助-探究催化劑高抗毒化能力的起因

與此同時，研究人員考察了三元納米籠催化劑的甲醇電催化性能。值得關注的是，三元PtNiCo催化劑質量活性高達2.82 A mgPt-1，優于目前報道的大多數催化劑，面積活性達到了也達到了商業Pt/C的5.6倍。

研究人員借助原位紅外光譜等手段，在測試了不同組分催化劑甲醇電氧化中COads的伸縮振動紅外譜圖，通過計算COads波數隨電位變化曲線的斜率，研究人員發現h-PtNiCo/C的COads吸附強度介于Pt/C與PtNi之間，這也與d帶中心計算趨勢吻合。

結合COads剔除曲線以及MOR性能測試，可以發現PtNiCo具有最優的CO吸附能，MOR起峰電位明顯更低。另一方面，Co和Ni的引入可以加速水的分解，促進CO氧化，使得CO氧化電位比Pt/C提前108 mV，有效提高了催化劑的抗毒化能力。

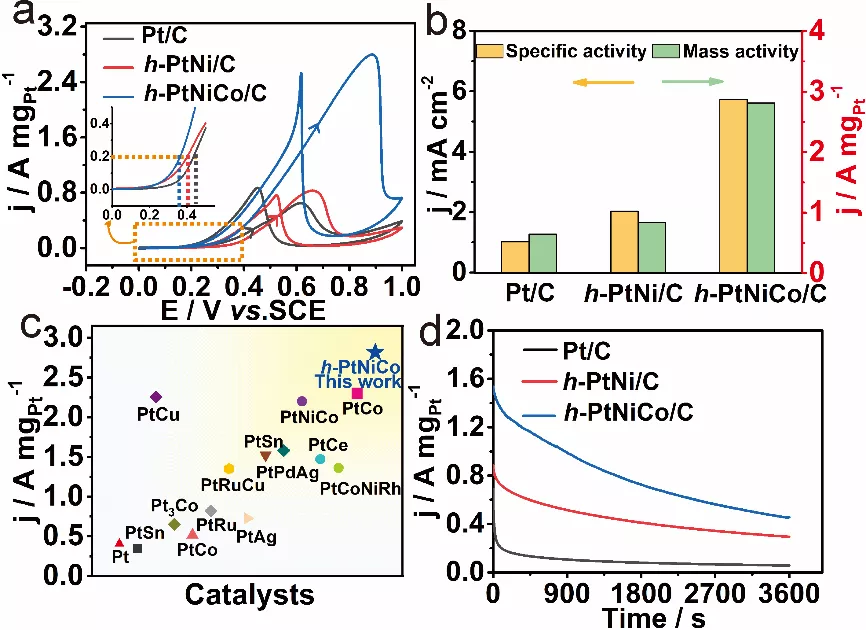

圖5. MOR性能測試：a) 0.1 M HClO4+0.5 M CH3OH中掃速為50 mV s-1以Pt載量歸一化的CV曲線，b) 面積活性與質量活性對比圖，c) 近年來報道的Pt基催化劑MOR質量活性對比，d) 0.6 V （versus SCE）電位下3600秒it測試曲線。

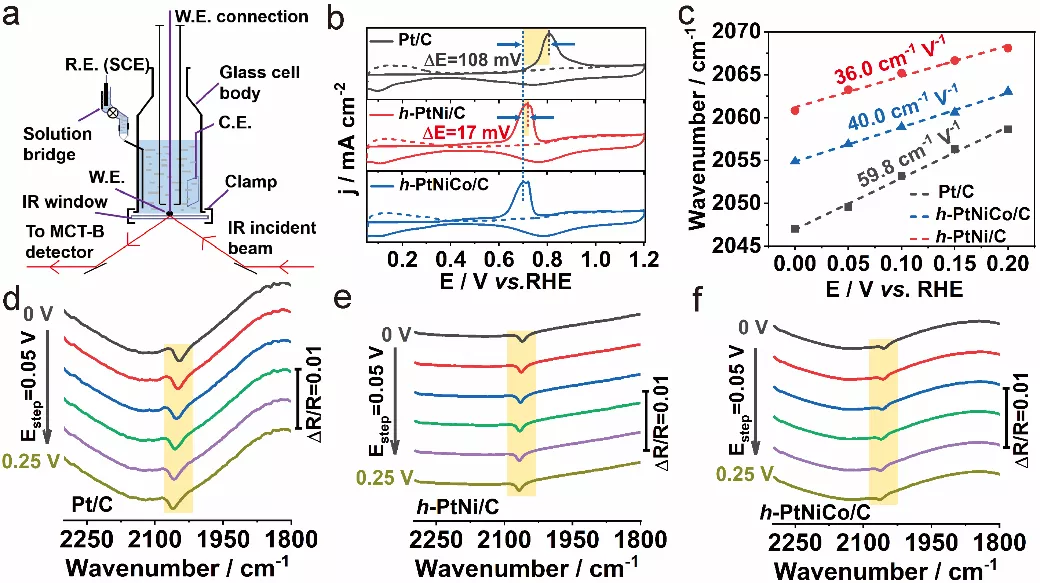

圖6. 原位紅外測試：a) in situ FTIR裝置圖，b) 0.1 M HClO4條件下CO剔除CV曲線，c) in situ FTIR實驗中記錄的不同電位下Pt-COads伸縮振動波數變化，d-f) Pt/C，h-PtNi/C，h-PtNiCo/C催化劑甲醇氧化中in situ FTIR光譜圖， Es=0-0.25 V, ER=1.0 V，Estep=0.05 V。

要點四：前瞻

本文通過設計多元合金納米籠雙功能催化劑，闡釋了不同組分合金的電子結構與催化性能的關聯，為Pt基燃料電池催化劑的發展提供了新思路。雖然通過表面結構及電子結構的合理調控可以實現高催化性能的催化劑，但是燃料電池在實際應用中的表現還需要進一步考量。對于燃料電池催化劑的設計發展，還需要更多基礎研究以及工程應用方面的探索，從而加深我們對電化學過程的認識，有效推動能源技術的未來發展。

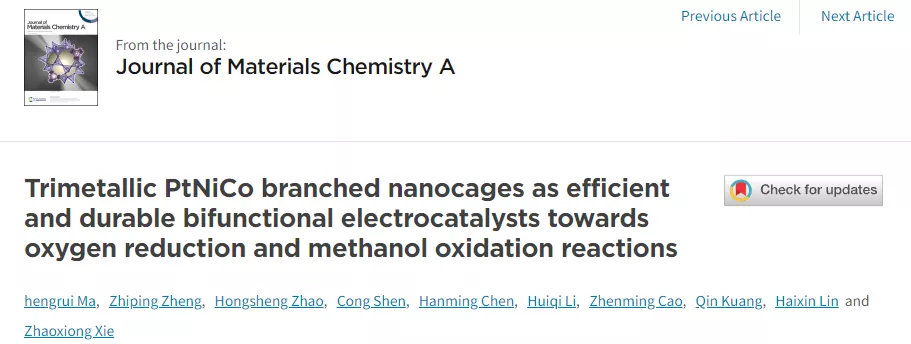

文章鏈接

Trimetallic PtNiCo branched nanocages as efficient and durable bifunctional electrocatalysts towards oxygen reduction and methanol oxidation reactions

https://pubs.rsc.org/en/content/articlelanding/2021/ta/d1ta07488a
