顆粒在線訊：骨骼是一種復(fù)雜的生物礦化組織，由微納米尺度的有機（細胞、蛋白質(zhì)）和無機（羥基磷灰石、碳酸鈣）材料組裝而成。理想的生物材料需要具有優(yōu)良的骨傳導(dǎo)性與骨誘導(dǎo)性，才能高效促進新生骨的形成。而生物材料植入體的表面與宿主細胞直接接觸，其物理化學(xué)特征是生物材料成功應(yīng)用的關(guān)鍵因素之一。越來越多證據(jù)表明，材料表面的微納米形貌及其化學(xué)特征能有效調(diào)控細胞的成骨活性。然而，傳統(tǒng)的三維打印陶瓷支架的表面改性主要基于水熱法、有機模版法等化學(xué)方法，這種非生物調(diào)控的礦化過程不利于晶體尺寸與結(jié)晶度的控制，從而限制了其生物學(xué)效應(yīng)的高效發(fā)揮。

　　近日，中國科學(xué)院上海硅酸鹽研究所研究員吳成鐵團隊提出微生物催化活性礦物誘導(dǎo)成骨的思想，并利用微生物催化作用構(gòu)建生物陶瓷支架表面微納米結(jié)構(gòu)用于骨組織再生。受自然界中微生物礦化現(xiàn)象的啟發(fā)，研究團隊通過微生物催化作用在傳統(tǒng)陶瓷材料（硅酸鹽）表面生長出具有生物活性的納米碳酸鈣礦物，將傳統(tǒng)陶瓷材料與微生物基活性材料相結(jié)合，用于骨組織工程（圖1）。該研究成果以Microbially Catalyzed Biomaterials for Bone Regeneration為題發(fā)表在Advanced Materials上。

　　研究團隊利用產(chǎn)脲酶菌（S.cohnii）的代謝作用在陶瓷材料表面誘導(dǎo)出均勻的生物礦化層（圖2）。在這個過程中，微生物首先粘附在基底陶瓷表面，在脲酶和碳酸酐酶的催化下提升微環(huán)境中的pH與CO32-濃度。同時，細菌細胞壁表面的負電性基團吸附Ca2+，促進碳酸鈣顆粒的結(jié)核與生長。微生物在陶瓷材料表面構(gòu)建的納米碳酸鈣礦物明顯抑制了硅酸鈣陶瓷的快速降解，并對骨髓間充質(zhì)干細胞的粘附、鋪展、增殖、遷移和分化等細胞生物活性具有更好的促進作用。在皮下植入和大塊骨缺損修復(fù)動物實驗中，微生物催化的表面生物材料具有良好的生物相容性，表現(xiàn)出顯著的促骨組織再生的優(yōu)良生物活性（圖3）。微生物催化的生物活性材料用于骨組織再生是一種微生物與組織工程相結(jié)合的新方法，這種策略為生物醫(yī)學(xué)材料的制備提供了新思路。

　　相關(guān)研究獲得國家重點研發(fā)計劃、國家自然科學(xué)基金、上海市科學(xué)技術(shù)委員會等的支持。

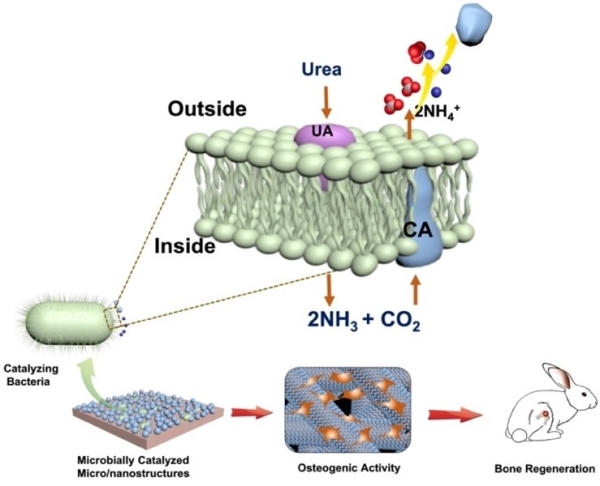

圖1 微生物催化活性礦物誘導(dǎo)成骨示意圖

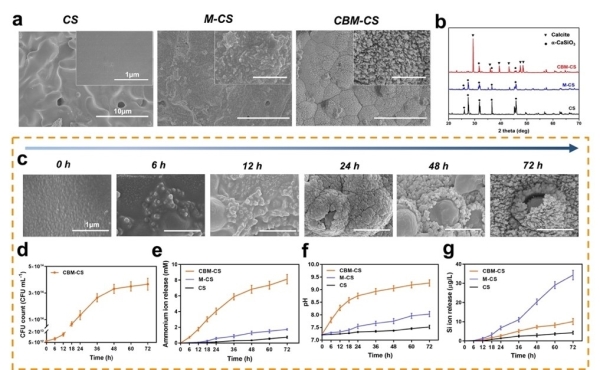

　　圖2 (a) 微生物在硅酸鈣陶瓷表面催化的微納米碳酸鈣結(jié)構(gòu)；(b) 微生物修飾陶瓷表面的XRD分析；(c) 微生物催化表面微納米結(jié)構(gòu)的過程; (d-g) 微生物處理陶瓷材料的過程中溶液各組分的變化，d)細菌增殖，e)代謝產(chǎn)物NH4+的濃度，f)溶液中pH變化，d)陶瓷材料中Si離子的釋放

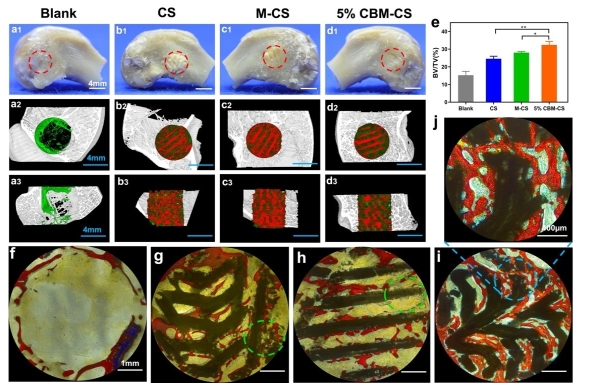

　　圖3 微生物催化活性礦物形成在三維支架上誘導(dǎo)骨形成。(a1-d1) 在兔子骨缺損中植入12周后缺損處宏觀形貌；(a2-d3) Micro-CT分析的橫切面和縱剖面的3D圖；(e) 新生骨評價BV/TV; (f-i) 硬組織切片；(j) 低倍數(shù)照片
