在少量高分子的輔助下，解決了氧化石墨烯紡絲液的低拉伸性，通過靜電紡絲及熱處理首次制備了純石墨烯納米纖維膜。石墨烯納米纖維很大程度保留了石墨烯優異的電學、熱學及力學性能，在燃料電池、氣體凈化、高溫純化、納米催化等領域具有較大的應用潛力。

成 果 出 處

該工作以“Electrospinning of Neat Graphene Nanofibers”為題發表在《Advanced Fiber Materials》上（DOI: 10.1007/s42765-021-00105-8），由浙江大學許震研究員、高超教授團隊與青島大學譚業強教授等合作完成。

研 究 背 景

傳統的碳質纖維是由聚合物或小分子的前驅體纖維（如主要的PAN和瀝青）加工而成。可加工石墨烯的出現開創了一種通過石墨烯衍生物有序組裝來制造含碳纖維的新方式。在過去十年中，石墨烯纖維由氧化石墨烯液晶濕法紡絲而成，與傳統的PAN和瀝青基碳纖維相比，表現出優越的功能性和性能可設計性。石墨烯纖維的這些優點證明了宏觀組裝原理在未來碳纖維中的可行性。但氧化石墨烯紡絲液的可拉伸倍率低，難以制備出直徑在2微米以下的石墨烯纖維。

將二維氧化石墨烯片組裝成一維納米纖維的形式是一種拓?fù)渥儞Q過程。冷凍干燥等已被提出用于制備石墨烯納米微粒和納米管，但其長度低于1 cm。靜電紡絲作為一種先進的納米纖維紡絲方法，雖然可以制備石墨烯含量低于5%的聚合物基復合納米纖維，但過量的聚合物基體在熱退火后會降低功能，甚至產生不連續的纖維或粉末。反之，氧化石墨烯含量的增加大大降低了聚合物的粘彈性，從而無法實現靜電紡絲。到目前為止，如何連續制備石墨烯納米纖維仍然是一個挑戰。

主 要 內 容

本工作通過實現調控高含量氧化石墨烯的分散體的巨大延伸流動狀態來實現石墨烯納米纖維的靜電紡絲。通過添加少量的高分子量聚合物作為瞬態拉伸穩定劑，以實現氧化石墨烯分散體的較好拉伸性能和穩定的靜電紡絲。聚合物的較低含量確保了直徑為100-900 nm的純石墨烯納米纖維的連續長度達十幾厘米。高溫?zé)崽幚砗?，石墨烯納米纖維具有2.02×106 S/m的高導電性，接近單晶石墨。高拉伸狀態中的約束力引導連續拓?fù)渥儞Q，使石墨烯納米纖維具有緊湊的滾動結構。同時，該項工作制造了具有良好柔韌性、高強度和優異導電/導熱性的大面積石墨烯納米纖維織物。該研究預示著純石墨烯納米纖維可能會超越傳統的碳質納米纖維和石墨晶須，成為一種新的功能物種，在先進復合材料、電極、催化劑和傳感器等方面具有應用價值。

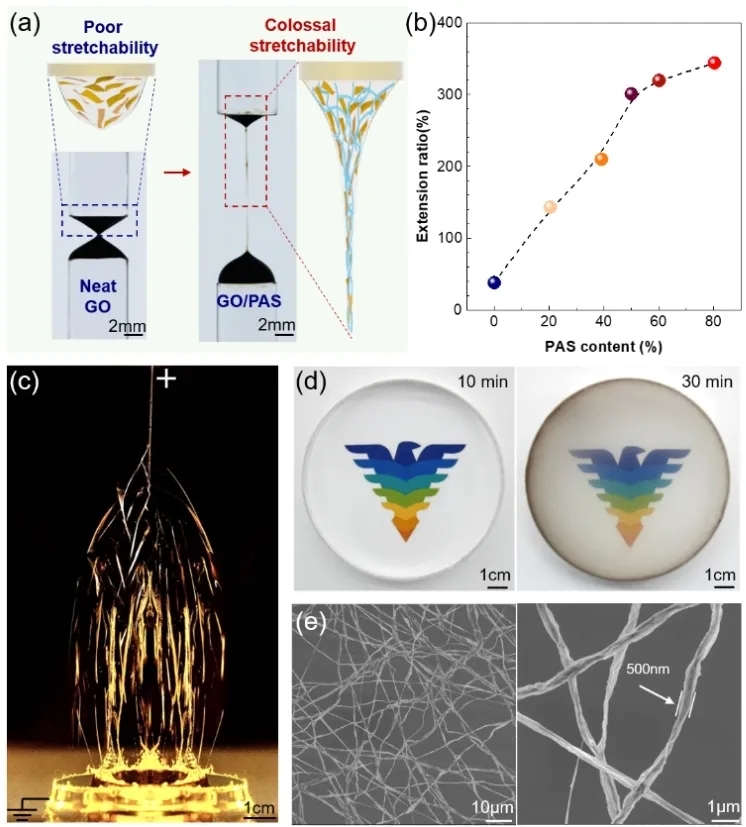

圖1 石墨烯納米纖維的靜電紡絲

為了實現氧化石墨烯的靜電紡絲，本工作用超高分子量聚丙烯酸鈉來調控氧化石墨烯前驅液的流變性。單軸拉伸試驗表明，前驅液的拉伸性能隨著聚丙烯酸鈉含量的增加而增加。超高分子量聚丙烯酸鈉有效地抵消了氧化石墨烯片的固有勢壘效應，該效應破壞了聚合物糾纏網絡的連續性，從而賦予前驅液巨大的可拉伸性，實現靜電可紡性。將前驅體納米纖維進行化學還原并在3000℃的高溫下進行熱退火，獲得了完整的石墨烯納米纖維膜。

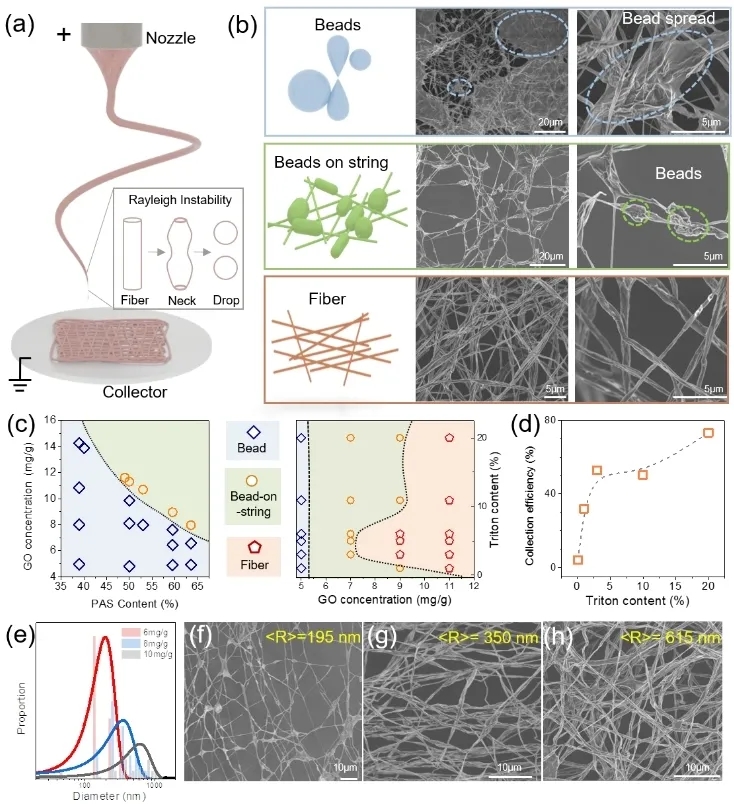

圖2 納米纖維的形態和直徑控制

通過調整紡絲原液的固體含量和相應的氧化石墨烯濃度來控制纖維直徑和形貌，已經達到了氧化石墨烯片一維組裝的尺寸極限。在質量守恒原理的指導下，可以推斷出直徑為195nm的納米纖維由1-5個橫向尺寸為8-45μm的氧化石墨烯片包裹而成。

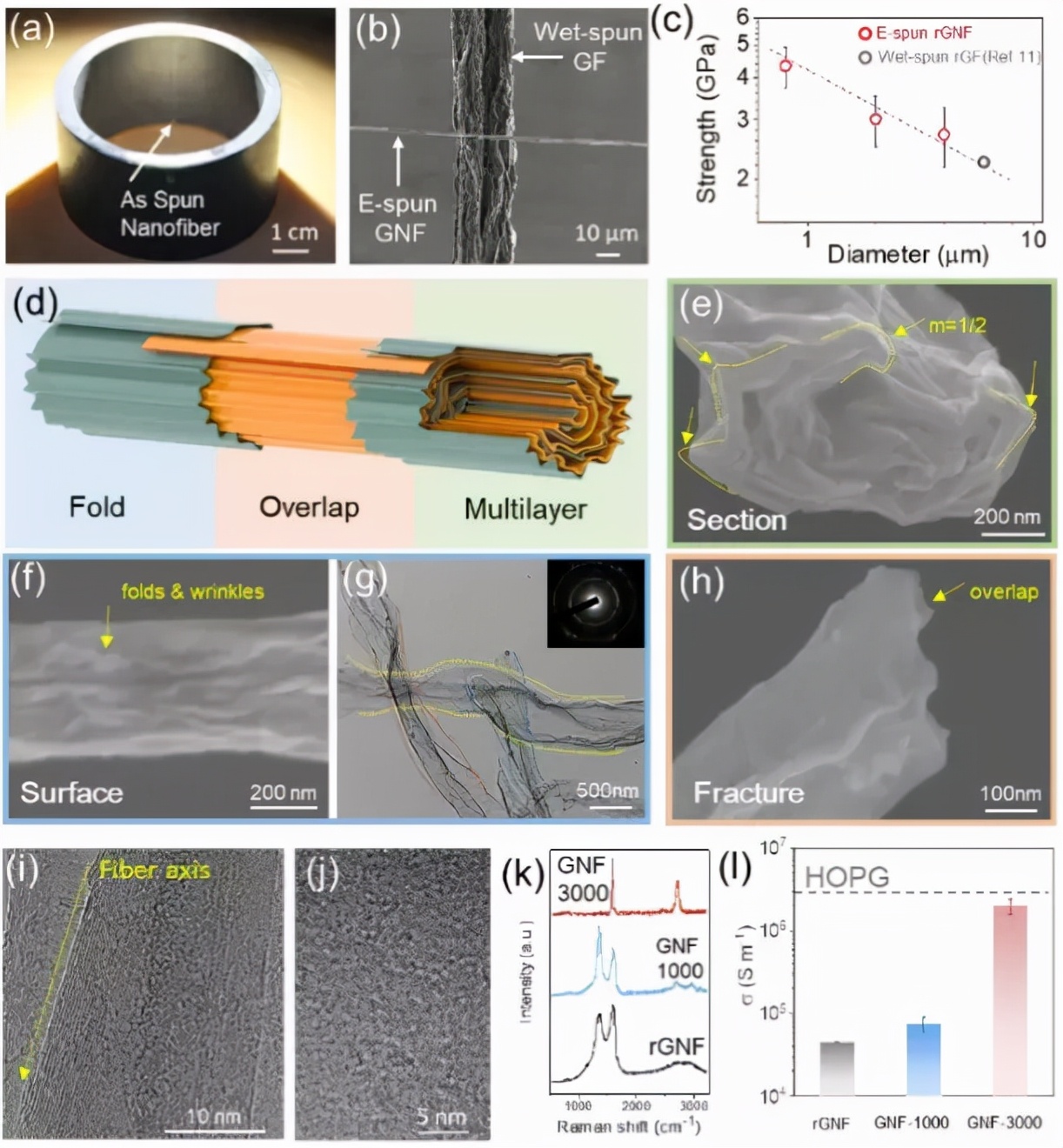

圖3 靜電紡絲石墨烯納米纖維的結構分析

該工作還測試了還原石墨烯納米纖維（rGNF）的機械強度，發現從濕紡rGF的2.5 GPa（約7μm）增加到rGNF的4.3 GPa（約0.8μm），這可能是由于rGNF中結構更緊湊，缺陷更少造成的。通過SEM和TEM的結構分析，得出石墨烯納米纖維的結構模式包括三個主要特征：緊湊褶皺、層間重疊和多層組裝。在熱退火過程中，聚合物被完全去除，納米纖維保持結構連續性和晶體完整性。GNF-3000中的微晶尺寸計算為640nm，比PAN基碳納米纖維中的納米晶石墨疇大幾個數量級，接近石墨晶須的高結晶質量。高結晶度使石墨烯納米纖維具有與高取向石墨相當?shù)母邔?dǎo)電性（σ）。隨著熱退火溫度的升高，納米纖維的σ從rGNF的3×104S/m增加到GNF-3000的2.02×106S/m。考慮到高的σ及其長度的連續性，石墨烯納米纖維作為一種新的碳質納米纖維物種，與氣相生長晶須相當，而且可以通過連續靜電紡絲方法制備，并直接加工成碳纖維織物。

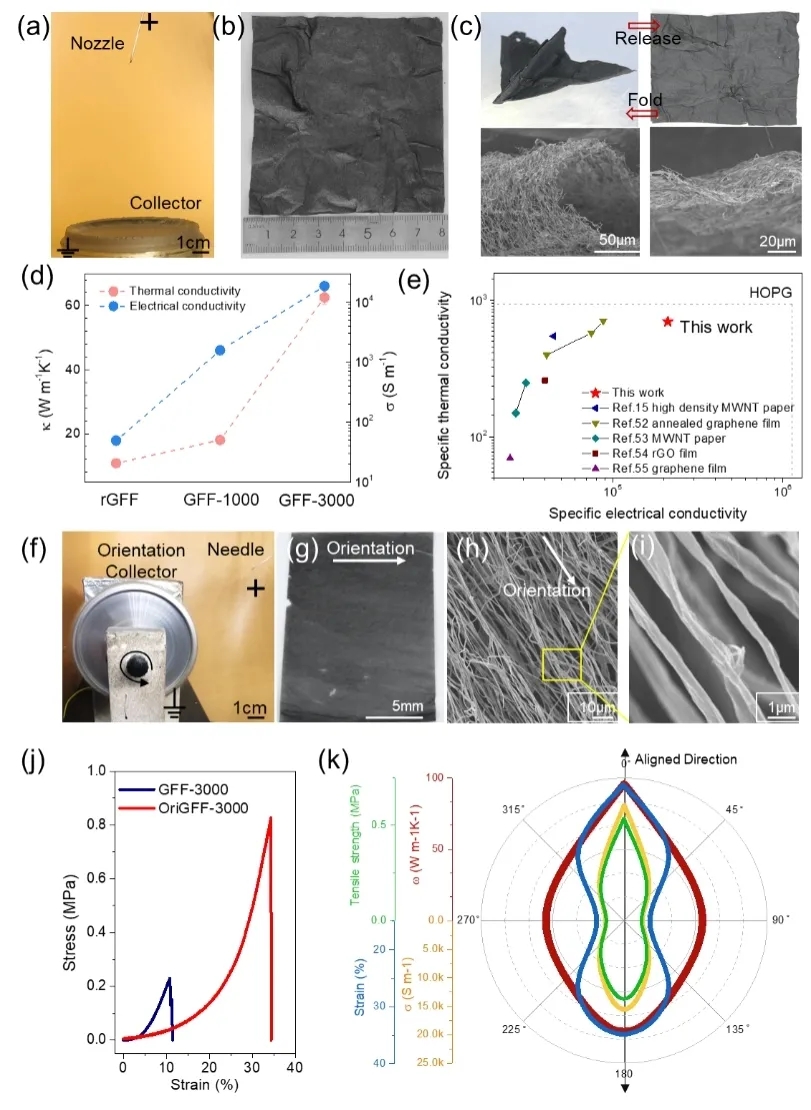

圖4 石墨烯納米纖維織物

電紡石墨烯納米纖維可連續成形，制成具有高柔韌性和高導電/導熱性的織物。單個石墨烯納米纖維的晶體完整性賦予無規織物高導電性（1.8×104 S/m）和導熱性（62 W/mK），高于相同密度下的PAN基納米纖維織物。此外，織物在比熱導率和導電率方面表現出優越性，優于目前流行的碳紙和纖維膜，包括多壁碳納米管膜、化學還原石墨烯膜和熱退火石墨烯膜，顯示出作為導熱復合材料納米填料的巨大潛力。進一步使用高速滾筒引導靜電紡絲納米纖維的取向排列。與隨機織物相比，取向使強度和斷裂伸長率分別提高260%和183%。石墨烯納米纖維的排列帶來了機械強度、應變、導電性和導熱性的高度各向異性。石墨烯納米纖維在織物中的定位為網絡的設計和制造提供了一個契機，以利用石墨烯納米纖維的優良特性制造先進復合材料。

該工作得到了國家自然科學基金、科技部國家重點研發計劃、浙江大學百人計劃等基金的資助。論文共同第一作者為青島大學韓占坡碩士、浙江大學博士后王佳慶博士以及浙江大學博士生劉森坪，通訊作者為浙江大學許震研究員、青島大學譚業強教授、浙江大學劉英軍副研究員以及浙江大學高超教授。
