顆粒在線訊：水凝膠是一類能保持大量水分且具生物相容性的三維結構凝膠，部分水凝膠還可對pH值、溫度、電場和光有獨特響應并產生物理化學結構的變化，從而在智能傳感器、生物工程和軟體機器人等領域廣泛應用。近年來，水凝膠也開始應用于太陽能驅動的水蒸發、脫鹽、水凈化和消毒以及太陽能驅動的水-電-氫發電等領域。有報道指出，通過調節聚合物網絡與水分子之間的相互作用，水凝膠太陽能蒸發器(SVG)可在一個陽光下(光強度約1000Wm-2)達到相當高的水蒸發速率。由于蒸發發生在水凝膠界面，合理設計蒸發材料表面微結構對于太陽能水蒸發尤為重要。為了制造出復雜三維結構的水凝膠功能器件，基于立體光刻的微型 3D 打印方法越來越受歡迎。

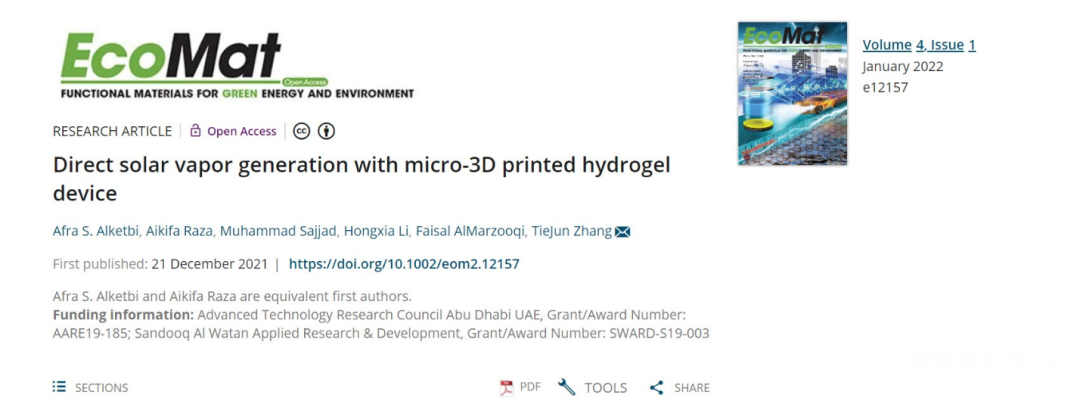

近期，哈利法大學的張鐵軍教授團隊提出了一種新型的三維功能化水凝膠器件制備方法。該團隊利用新型微立體光刻技術(nanoArch S130，摩方精密)實現了水凝膠的高精度3D打印，并將金屬鹽離子引入到水凝膠單體混合物p(NIPAm-co-PEGDA)中，最終獲得具有高吸光性能的含氧化鐵納米顆粒 (Fe3O4NPs)水凝膠太陽能蒸發器。該制備方法成功解決了3D打印復合材料中的多重問題，例如不均勻的顆粒分布、團聚、固化光的散射及其帶來的打印質量和分辨率惡化。利用該方法制成的復合水凝膠結構表現出了優異的光吸收性能和快速毛細力水傳輸性能，在非聚光情況下實現了5.12kgm-2h-1的超高水蒸發率。相關成果以“Direct solar vapor generation with micro-3D printed hydrogel device”為題發表在《EcoMat》期刊上。

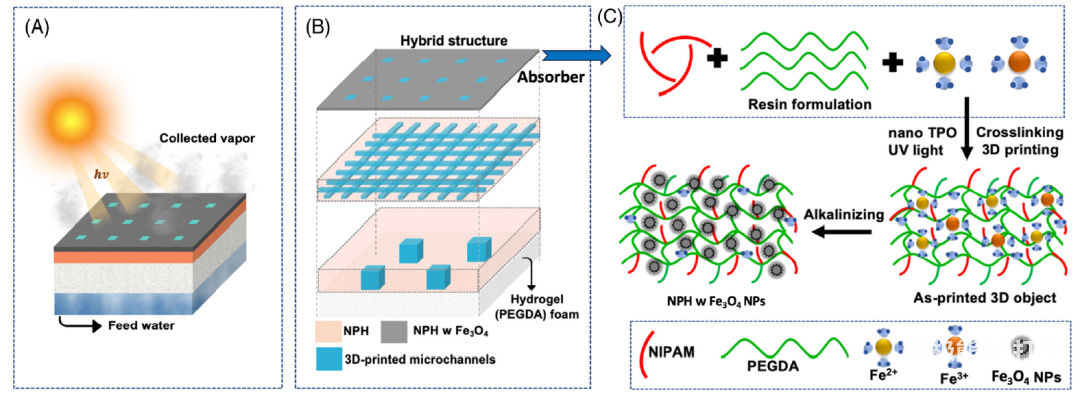

圖1. (a)基于3D打印的含金屬納米顆粒水凝膠NPH復合材料的 SVG 裝置示意圖。(b)在水凝膠PEGDA泡沫和互連的微通道網絡內毛細力驅動的水輸運。(c) 用Fe3O4納米顆粒加強SVG蒸發表面的光吸收能力。

該研究中，含金屬納米顆粒的水凝膠(NPH)太陽能水蒸發器裝置如圖 1(a) 所示，它包含兩個主要組件：(i)3D打印的NPH各向異性結構，蒸發表面具有 Fe3O4納米顆粒，用以增強太陽能吸收，而底部層則嵌入了使用NPH打印的互連微通道; (ii)作為毛細材料的超親水PEGDA泡沫和微通道網絡(微通道寬為250μm)。團隊成員使用面投影微立體光刻技術(nanoArch S130, 摩方精密)完成器件的制備。為了通過微型 3D 打印技術制造NPH太陽能水蒸發器，該團隊制備了兩種打印材料配方。基礎配方是一種光固化/溫度響應型NPH水凝膠。一旦固化后，單體會交聯產生一個微型多孔表面(孔徑為 5±0.8μm)，如圖 2 中的掃描電子顯微鏡(SEM) 圖像所示。為了將Fe3O4納米顆?；烊胨z交聯網絡中，團隊首先將金屬鹽Fe(NO3)3和FeCl2混入水凝膠打印材料的基礎配方中，打印完成后，將器件置入堿性條件下，F(xiàn)e3+ 和 Fe2+會共沉淀形成Fe3O4納米顆粒。由此，最終制備的NPH器件表面呈漆黑色，反映了薄膜較強的光吸收能力。

在日常陽光照射下，該NPH器件的水蒸發速率約為5.12kgm-2h-1。這種超高的蒸汽生成率與Fe3O4納米顆粒誘導的水凝膠網絡內的潤濕性轉換和水活化能力有關。為了進一步研究該裝置的整體穩定性，該團隊還在不同強度的太陽輻射和鹽水(3.5 wt% NaCl溶液)下進行了一系列實驗。與最初的實驗結果一致，3D打印的NPH水凝膠裝置在500、1000和1500Wm-2的模擬太陽強度照射下表現出了顯著的蒸發速率，分別為3.96、5.12和6.48kgm-2h-1，分別如圖3所示。與先前報道的基于水凝膠的材料相比，該工作提出的NPH蒸發器表現出超高效的太陽能水蒸發能力，在太陽能污水處理和海水淡化方面具有巨大應用潛力。

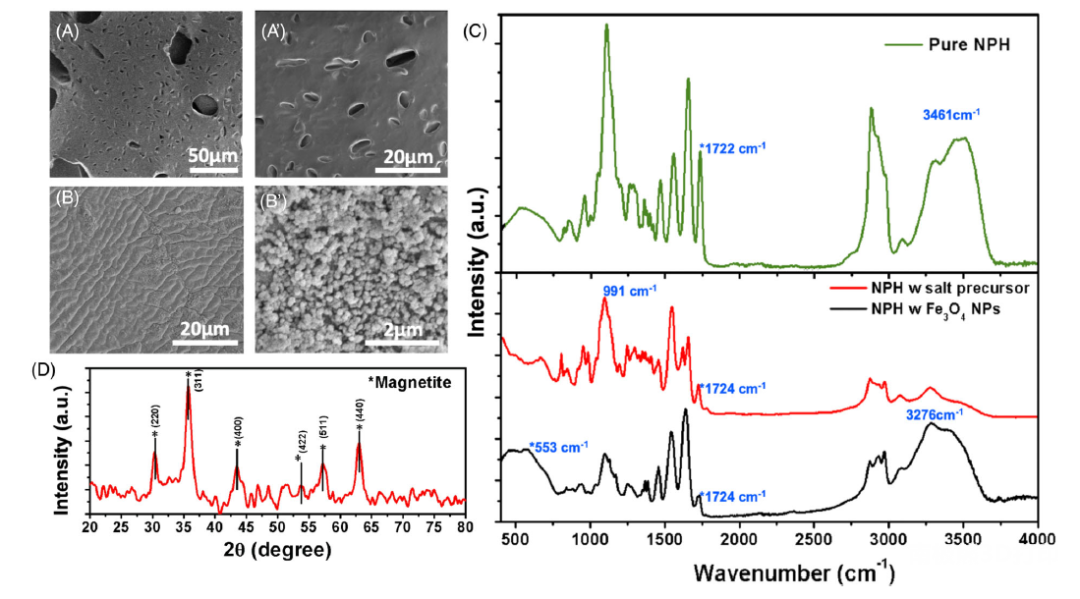

圖2 3D打印的NPH水凝膠的微觀形貌表征。(a-b)NPH水凝膠和Fe3O4納米顆粒的低倍和高倍SEM圖像。 (c)純NPH水凝膠和具有Fe3O4納米顆粒的NPH水凝膠的FTIR光譜。(d)NPH水凝膠內Fe3O4納米顆粒的XRD譜。

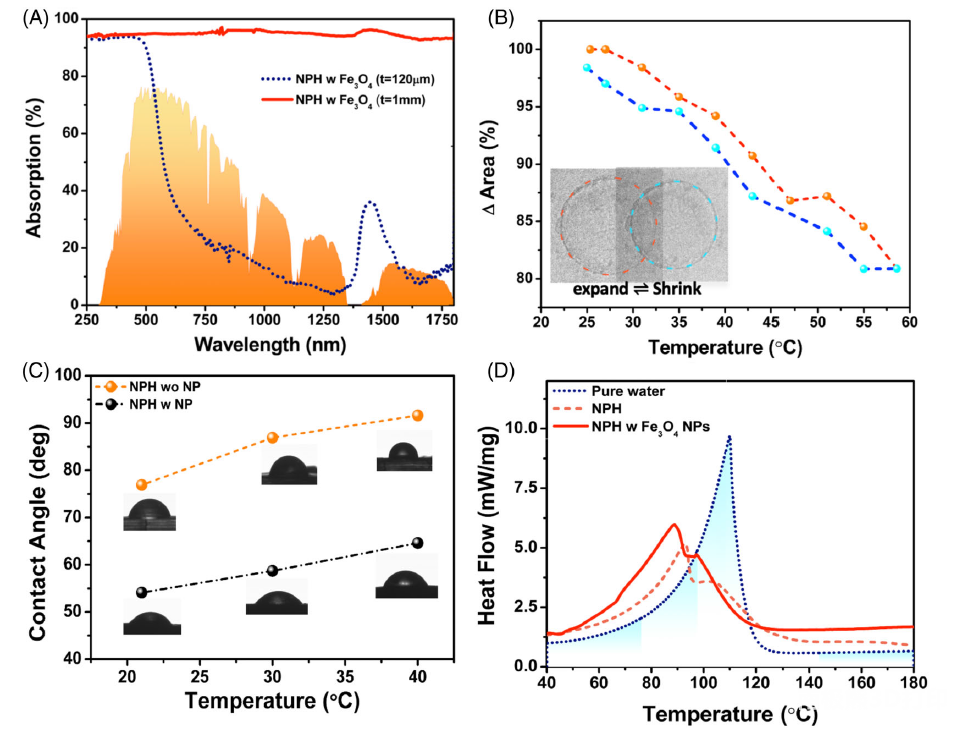

圖3. (a)在120μm和1mm的薄膜厚度下，含F(xiàn)e3O4顆粒的NPH水凝膠的UV-Vis-NIR吸收光譜。(b)當水凝膠周圍的水被加熱時，用光學顯微鏡捕獲的3D打印的NPH水凝膠的溫度響應。(c)純NPH水凝膠和含F(xiàn)e3O4顆粒的NPH水凝膠的接觸角及其溫度的影響。(d) 水在含F(xiàn)e3O4顆粒的NPH水凝膠內的DSC熱流信號

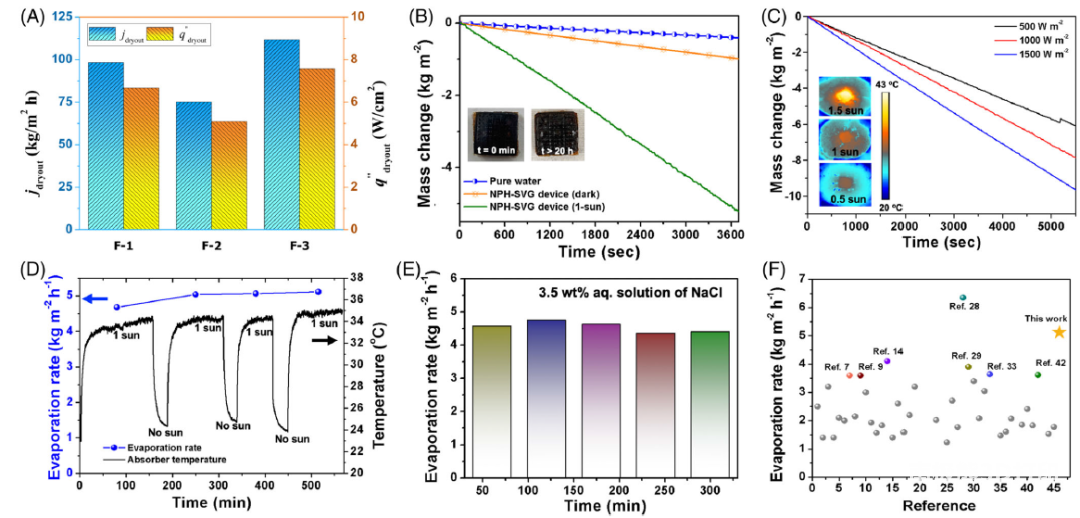

圖4. 3D打印的NPH水凝膠器件的太陽能水蒸發性能。(a-b)在非聚光情況下，3D打印的NPH水凝膠裝置的水蒸發速率。(c)3D打印的NPH水凝膠裝置在不同太陽強度照射下的水蒸發速率。插圖為相應的紅外圖像，顯示了太陽能吸收表面的溫度分布。(d)3D打印的NPH水凝膠器件的性能穩定性實驗。(e)3D打印的NPH水凝膠器件用于太陽能海水(3.5wt%NaCl水溶液)蒸發時的蒸發速率。(f)NPH水凝膠器件的蒸發速率與已有文獻報道的數值比較。

原文鏈接：https://onlinelibrary.wiley.com/doi/full/10.1002/eom2.12157
