顆粒在線訊：有機(jī)光伏器件由于其良好的溶液加工性、可制備柔性器件、透明度和顏色可調(diào)等優(yōu)勢(shì)受到關(guān)注。其中，基于全聚合物的太陽(yáng)能電池（all-polymer solar cells）因自身良好的力學(xué)性能和優(yōu)異的器件穩(wěn)定性，被認(rèn)為是可能實(shí)現(xiàn)未來應(yīng)用的光伏器件。然而，目前報(bào)道的高效率全聚合物太陽(yáng)能電池（PCE>15%）均基于旋涂方法，但旋涂法（spin coating）存在自身浪費(fèi)材料、難以大面積制備、成膜時(shí)間較短等問題。因此，開展可適用于未來規(guī)模化生產(chǎn)的溶液印刷方法的高效率全聚合物太陽(yáng)能電池十分必要， 其相關(guān)成膜機(jī)理也需要進(jìn)一步研究。

　　 近日，中國(guó)科學(xué)院院士、中科院理化技術(shù)研究所研究員江雷/研究員王京霞團(tuán)隊(duì)與北京航空航天大學(xué)化學(xué)學(xué)院教授霍利軍團(tuán)隊(duì)合作開發(fā)出基于彎液面誘導(dǎo)成膜（Meniscus Assisted Coating）的光伏活性層制備技術(shù)，并選取了具有良好吸收光譜互補(bǔ)和電子能級(jí)匹配的聚合物給體PM6和聚合物受體PY-IT作為光活性層材料，所制備的全聚合物太陽(yáng)能電池效率為15.53%，高于傳統(tǒng)旋涂法制備的14.58%。相關(guān)活性層形貌表征及瞬態(tài)吸收光譜動(dòng)力學(xué)分析表明，基于彎液面誘導(dǎo)成膜法制備的活性層具有更有序的分子堆積和更好的纖維互穿網(wǎng)絡(luò)結(jié)構(gòu)，因此具有更高效的電荷轉(zhuǎn)移和輸運(yùn)過程。

　　研究團(tuán)隊(duì)結(jié)合成膜過程中的三相接觸線的移動(dòng)和原位吸收光譜，研究了不同溶液剪切速度條件下的三相接觸線形態(tài)和材料結(jié)晶動(dòng)力學(xué)。結(jié)果表明，在剪切速率為2 mm/s時(shí)，三相接觸線保持了平直均勻的移動(dòng)，并且在該剪切速率下，活性層材料保持了合適的結(jié)晶速率和結(jié)晶性，從而獲得形貌上更均勻、具有更合適相分離尺寸和結(jié)晶性的活性層薄膜；在此基礎(chǔ)上，研究團(tuán)隊(duì)將該彎液面誘導(dǎo)成膜法有效拓展至1cm×1cm器件制備（PCE>12%）和多種活性層薄膜制備，在PM6:Y6、PBDB-T:PY-IT、PM6:PYF-T-o體系均取得了15%以上的器件效率。

　　該研究提供了簡(jiǎn)單有效的制備全聚合物太陽(yáng)能電池的溶液印刷方法，并為探究不同剪切速率對(duì)成膜形貌的影響提供了理論指導(dǎo)。

　　相關(guān)研究成果以The Meniscus-assisted-coating with Optimized Active Layer Morphology towards Highly Efficient All-polymer Solar Cells為題，發(fā)表在Advanced Materials上。研究工作得到國(guó)家自然基金項(xiàng)目、國(guó)家重大研究計(jì)劃項(xiàng)目、北京市科技計(jì)劃項(xiàng)目等的支持。

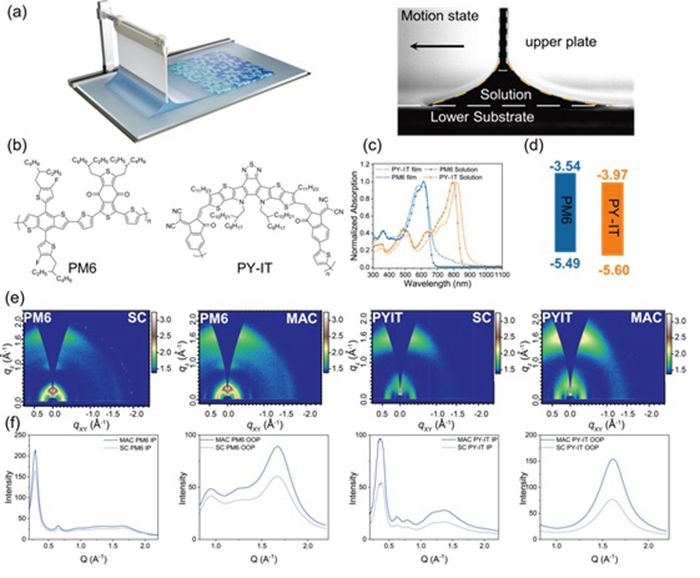

圖1.基于彎液面誘導(dǎo)成膜法的制備過程，活性層材料分子結(jié)構(gòu)及性質(zhì)，單組分薄膜結(jié)晶性表征

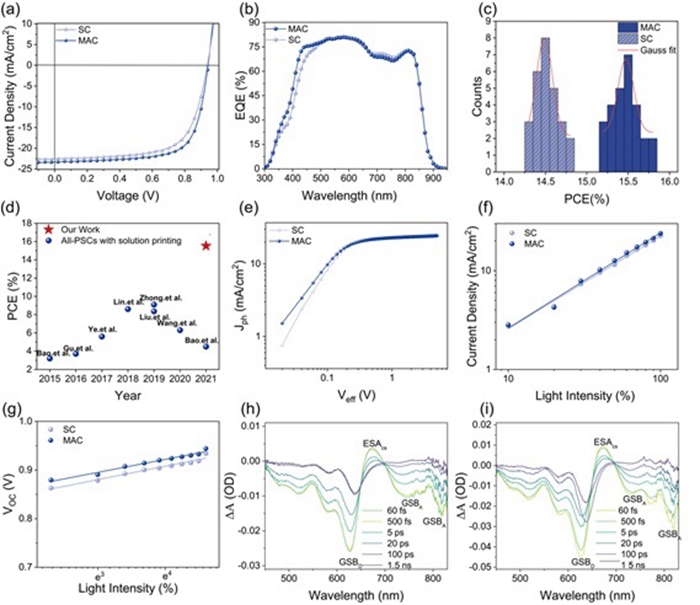

圖2.基于彎液面誘導(dǎo)成膜法和旋涂法制備的全聚合物太陽(yáng)能電池的器件性能及瞬態(tài)吸收光譜表征

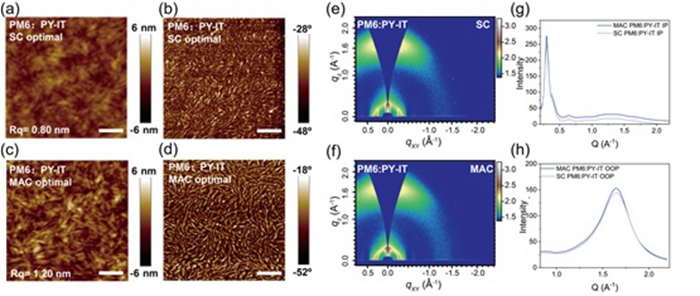

圖3.基于彎液面誘導(dǎo)成膜法和旋涂法制備的活性層薄膜形貌和結(jié)晶性表征

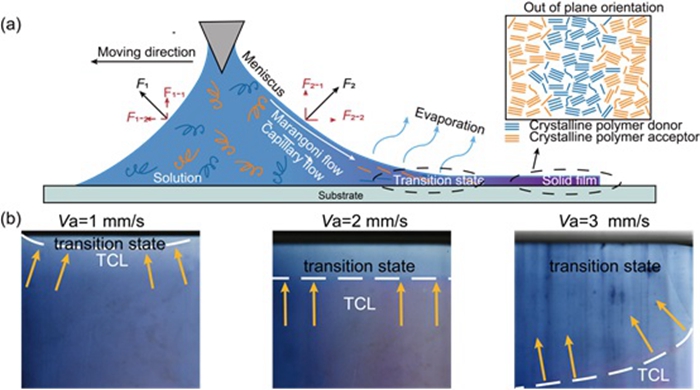

圖4.基于彎液面誘導(dǎo)成膜法的成膜機(jī)理及成膜過程中不同剪切速率下的三相接觸線形態(tài)和移動(dòng)

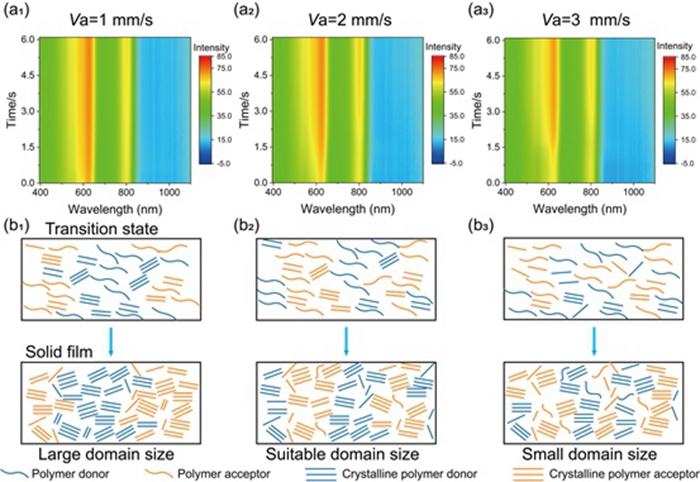

圖5.基于彎液面誘導(dǎo)成膜法成膜過程中不同剪切速率下的原位吸收光譜及對(duì)應(yīng)的結(jié)晶過程示意圖
