顆粒在線訊：機械超材料代表了一類新興材料，其性能受其成分和結構的控制，從而能夠創造出具有極端機械性能的輕質材料。然而，迄今為止，對其對損傷和缺陷的耐受性（通常稱為斷裂韌性）的理解和量化仍然難以捉摸，部分原因是難以制造和表征具有足夠多晶胞的超材料。對于幾乎所有結構應用，機械設計的限制因素通常是韌性而不是強度或模量。

增材制造的最新進展使得能夠創建特征尺寸跨越多個數量級的大塊機械超材料成為可能。優異的機械性能，例如低密度同時具有高強度，證明了它們在結構應用中的潛力。為了開發堅韌和耐損傷的超材料，對其斷裂力學和相關設計參數的基本了解至關重要。在連續彈性材料中，在裂紋尖端附近建立了稱為K場的應力分布，由稱為應力強度因子的標量參數描述。當該應力強度因子達到臨界值時，會發生快速、不穩定的裂紋擴展。這個值通常被稱為材料的斷裂韌性。以前的大多數工作都假設這些想法擴展到3D機械超材料，并使用傳統的實驗和理論方法來估計斷裂韌性。

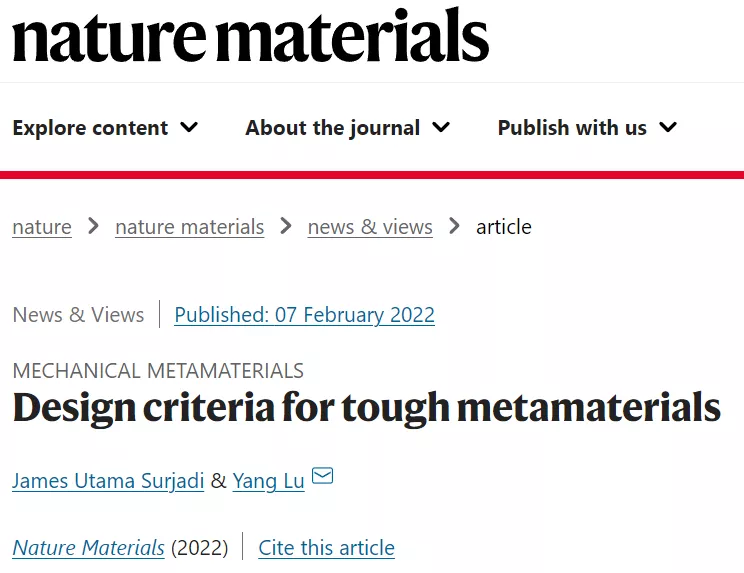

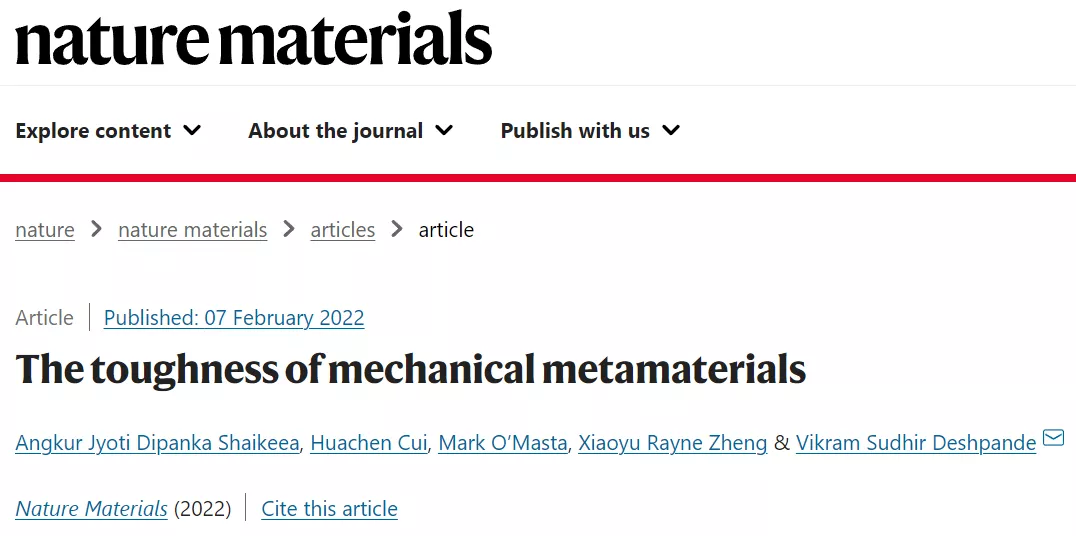

與普遍看法相反，來自劍橋大學Vikram Sudhir Deshpande教授發現標準斷裂測試方案和應力強度因子不足以表征基于桁架的3D彈性超材料的韌性。事實上，迄今為止報告的值可能導致對超材料韌性高估近一個數量級。這種偏差背后的關鍵原因可歸因于超材料中微觀結構的離散性，包括所謂的T應力（與裂紋平行的應力）在控制斷裂中的放大作用。作者發現，在制造過程中誘發的小裂紋的存在會顯著影響超材料的斷裂韌性。有趣的是，他們還發現，3D超材料中平面應變韌性的等效值只能通過消除試樣表面效應的嵌入式裂紋試樣來測量，這與使用全厚度裂紋的傳統斷裂測試方法相矛盾。通過數值和漸近分析的結合，作者將彈性斷裂力學的思想擴展到基于桁架的超材料，并開發了一個通用的測試和設計協議。這個框架可以在其他離散的彈性-脆性固體中形成斷裂角色塑造的基礎，在這些固體中斷裂韌性的概念已知是可以分解的。相關研究成果以題為“The toughness of mechanical metamaterials”發表在最新一期《Nature Materials》上。香港城市大學陸洋對此發表了評述文章，以題為“Design criteria for tough metamaterials”發表在最新一期《Nature Materials》上。

【研究KIc作為斷裂參數】

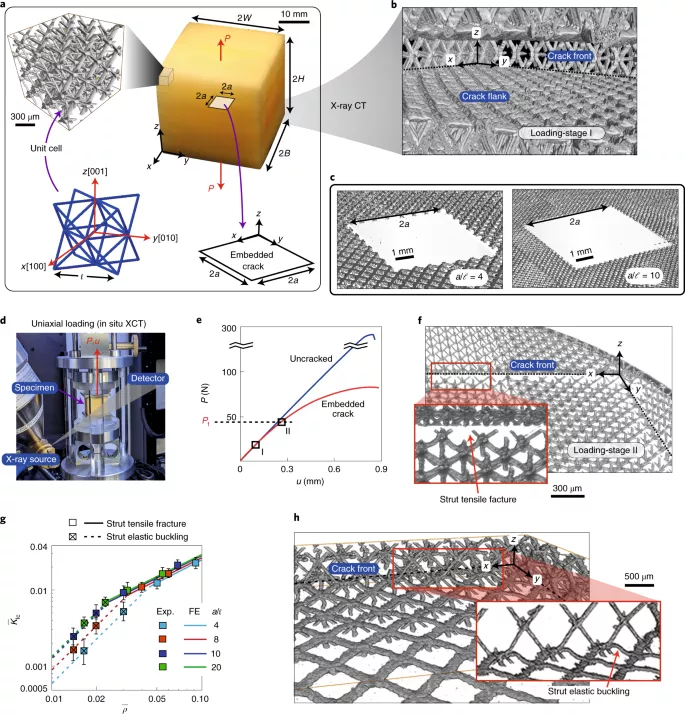

作者以三羥甲基丙烷三丙烯酸酯（TMPTA）為母材，制作尺寸為2W=2H=2B=30mm（W，寬度；H，高度；B，寬度；圖1a）的立方八角桁架試樣。該聚合物具有線彈性，模量Es≈430 MPa，以脆性方式破壞，破壞強度σf≈11 Mpa。 周期性桁架超材料內的裂縫是一系列斷裂的節點連接，裂縫對應于缺失單元格層（圖1b、c）。作為表征斷裂的第一步，作者結合原位 XCT觀察（圖1d）對z方向的載荷進行了單軸拉伸試驗。有裂紋和無裂紋試樣的載荷P與位移u的關系如圖1e所示。在高拉伸載荷下，失效模式是裂縫前沿的支柱拉伸斷裂（圖1f），但是在較低密度下，隨著破壞模式轉變?yōu)榱鸭y前端支柱的彈性屈曲(圖1h)。

圖1. 單軸拉伸荷載下的破壞

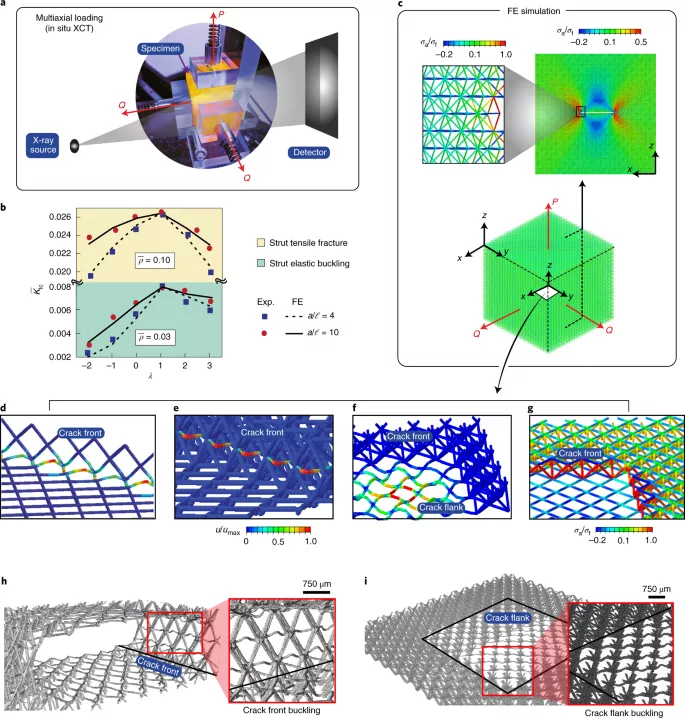

作者報告了裂紋跨越8到40個晶胞的試樣的測量結果，表明對控制超材料裂紋前沿失效的參數缺乏了解。為了進一步研究，作者通過在z方向上施加軸向載荷P和在x和y方向上施加平面內等雙軸載荷Q的組合來進行多軸載荷測量（圖2a）。應力強度因子KI與λ無關，因此連續彈性斷裂力學要求測得的韌性與λ無關，為了幫助理解觀測的物理意義，作者對單軸和多軸加載情況進行了有限元模擬，其中試件中的每個支柱都是模型化的(圖2c)。相應的失效模式(圖2d-g)說明了模型在捕捉拉伸和彈性屈曲失效模式方面的準確性。制造試樣中不可避免的小缺陷設置了精確的屈曲失效模式，從而使實驗中觀察到的屈曲模式的可變性合理化（圖1h和2h，i）。FE預測的保真度（其中試樣中的每個支柱都是離散建模的）使作者能夠使用這些計算來探討KIc明顯不足以表征斷裂。

圖2. 多軸拉伸荷載下的破壞

【KIc裂紋尺寸的來源及應力三軸關系】

彈性連續體的斷裂由韌性KIc很好地表征，但在這里作者已經證明八角桁架超材料的韌性取決于λ和a/?。在塑性變形下，已知應力三軸性通過所謂的T應力影響斷裂。雖然塑性在作者的實驗中不起作用（TMPTA是彈脆的），但由λ參數化的應力三軸性的強烈影響表明，T應力可能會令人驚訝地影響八角桁架的彈性斷裂。拉伸和壓縮軸向載荷都在裂紋尖端周圍的支柱中產生，因此破壞可以通過支柱拉伸斷裂或彈性屈曲來控制。

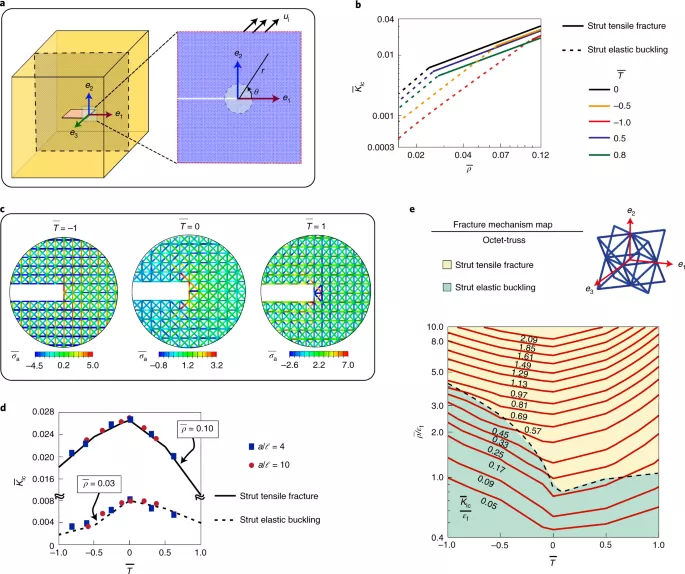

圖3. 斷裂原理圖

【平面應變和平面應力韌性的反轉】

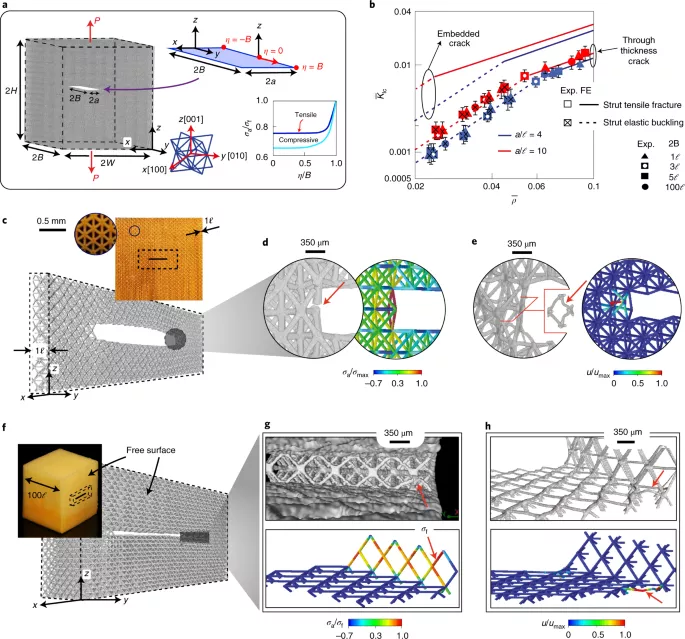

具有貫穿厚度裂紋的厚試樣通常用于評估與厚度無關的平面應變斷裂韌性。為了研究使用全厚度裂紋試樣來測量韌性，作者考慮了面內尺寸為2W=2H=35mm的中心裂紋拉伸(CCT)試樣（圖4a）。這些樣本可以看作是通過3D嵌入裂紋樣本的中間部分的切片（圖3a）?？缭嚇雍穸鹊闹е械睦旌蛪嚎s軸向應力的有限元預測證實壓縮和拉伸支柱應力在表面處都是最大值。這些高表面應力是由于超材料的表面節點“不平衡”造成的；也就是說，一側沒有支柱，導致表面支柱中積聚更高的應力，導致它們過早失效。在具有全厚度裂紋的試樣中，無論試樣厚度如何，這種自由表面始終存在，因此斷裂起始以表面為主。因此，建筑材料存在兩種不同類型的特征韌性：一種用于全厚度或表面缺陷，另一種用于嵌入缺陷。平面應變韌性的等效值只能通過消除表面效應的嵌入式裂紋試樣來測量。

圖4. 厚度裂縫

【結論】

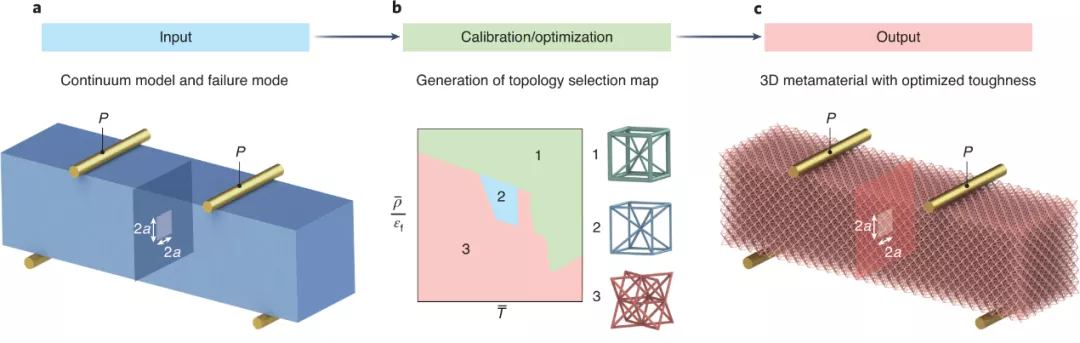

圖5 . 創建堅韌的3D機械超材料的設計策略

根據作者的發現，他們開發了一種設計策略，可用于為給定應用選擇最佳拓?fù)洌▓D5）。最初，進行連續彈性計算以根據加載條件推導出校準因子（圖5a）。隨后，校準因子與超材料微觀結構參數和組成材料特性相結合，生成“斷裂機制圖”，可以提供有關超材料失效模式和韌性的信息。來自不同類型的晶胞拓?fù)涞臄嗔褕D可用于創建拓?fù)溥x擇圖，以最大化韌性或失效載荷（圖5 b）。然后可以根據所需的各種設計參數選擇優化的超材料拓?fù)洌缦鄬γ芏?、晶胞長度和斷裂應變（圖5 c）。
