顆粒在線訊：近期，中國(guó)科學(xué)院合肥物質(zhì)科學(xué)研究院固體物理研究所研究員方前鋒團(tuán)隊(duì)在金屬材料再結(jié)晶行為的內(nèi)耗研究方面取得進(jìn)展，通過(guò)探究連續(xù)升溫再結(jié)晶過(guò)程與等溫再結(jié)晶過(guò)程的內(nèi)在聯(lián)系，建立了通過(guò)連續(xù)升溫內(nèi)耗測(cè)量技術(shù)確定再結(jié)晶溫度的方法，拓寬了內(nèi)耗技術(shù)在金屬材料領(lǐng)域的應(yīng)用。相關(guān)研究成果發(fā)表在Journal of Alloys and Compounds上。

　　塑性變形是提高金屬材料力學(xué)性能（如強(qiáng)度、硬度）的重要手段。然而，變形材料在高溫下會(huì)發(fā)生再結(jié)晶過(guò)程，從而降低材料的強(qiáng)度和硬度。另一方面，通過(guò)再結(jié)晶退火能夠消除冷變形引起的位錯(cuò)、空位、亞晶界等結(jié)構(gòu)缺陷，這也是工業(yè)上控制金屬材料組織和性能的有效方法。因此，確定再結(jié)晶溫度對(duì)金屬材料的生產(chǎn)加工和工業(yè)應(yīng)用具有重要意義。傳統(tǒng)的再結(jié)晶溫度測(cè)定方法主要有金相法和硬度法，均需要對(duì)一系列樣品在不同溫度下進(jìn)行一定時(shí)間的退火處理后，觀察樣品晶粒尺寸變化或測(cè)量樣品硬度變化來(lái)測(cè)定再結(jié)晶溫度。這些傳統(tǒng)方法存在操作繁瑣、試驗(yàn)周期長(zhǎng)、材料成本高等不足。目前研究表明，利用內(nèi)耗技術(shù)對(duì)固體缺陷非常敏感的優(yōu)勢(shì)，可以探究變形金屬的再結(jié)晶過(guò)程。然而，盡管連續(xù)升溫再結(jié)晶內(nèi)耗峰可以表征變形材料發(fā)生了再結(jié)晶過(guò)程，但該內(nèi)耗峰峰溫與等溫退火過(guò)程確定的經(jīng)典再結(jié)晶溫度有很大的不同。

　　鑒于此，研究人員研究了變形純鋁在連續(xù)升溫過(guò)程中的再結(jié)晶行為，發(fā)現(xiàn)再結(jié)晶內(nèi)耗峰隨著升溫速率的增加向高溫移動(dòng)，但與測(cè)試頻率無(wú)關(guān)；利用Kissinger方程（圖1）和連續(xù)升溫再結(jié)晶模型，討論和計(jì)算熱激活參數(shù)。進(jìn)一步結(jié)合硬度法評(píng)定的等溫再結(jié)晶溫度，他們找到了連續(xù)升溫再結(jié)晶內(nèi)耗峰溫與等溫再結(jié)晶溫度的等效方法，即通過(guò)先前連續(xù)升溫內(nèi)耗測(cè)量所獲得的Kissinger方程，代入特定的升溫速率，即可得到相應(yīng)保溫時(shí)間的經(jīng)典再結(jié)晶溫度。同時(shí)，研究人員對(duì)高純鋁再結(jié)晶內(nèi)耗峰的形成機(jī)理進(jìn)行了分析（圖2），提出了相應(yīng)的內(nèi)耗表達(dá)式。　　　　

　　該項(xiàng)研究建立的基于連續(xù)升溫內(nèi)耗測(cè)量技術(shù)確定金屬材料再結(jié)晶溫度的方法，只需要進(jìn)行三次甚至兩次連續(xù)升溫內(nèi)耗測(cè)量，即僅需三個(gè)或兩個(gè)樣品，這比經(jīng)典的等溫方法所需樣品數(shù)量少了一個(gè)數(shù)量級(jí)。此外，這種采用內(nèi)耗技術(shù)來(lái)評(píng)估再結(jié)晶溫度的方法也可以推廣到其他金屬如銅合金、鋼鐵等材料體系。　　

　　相關(guān)研究工作得到國(guó)家重點(diǎn)研發(fā)計(jì)劃、國(guó)家自然科學(xué)基金以及合肥研究院院長(zhǎng)基金的支持?！　　?nbsp;

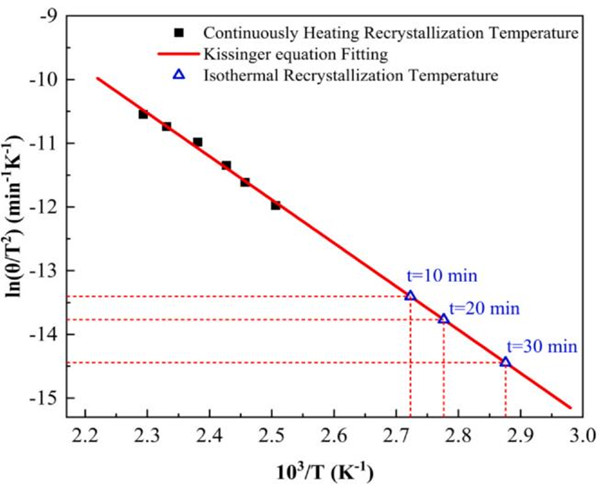

圖1 連續(xù)升溫內(nèi)耗峰溫確定的Kissinger圖（方塊）和等溫法確定的再結(jié)晶溫度（三角）

圖2 再結(jié)晶內(nèi)耗峰形成機(jī)理分析
