蘇州大學李彥光教授團隊對金屬硫電池體系（包括Li-S、Na-S、K-S、Ca-S、Mg-S和Al-S）進行了系統介紹，分析和概括了金屬硫電池在多硫化物穿梭、硫電極鈍化失活和金屬負極穩定性等方面的關鍵科學問題，并詳細介紹了相應的解決策略。最后，基于鋰硫電池的研究經驗，對未來金屬硫電池的發展進行了展望。

文章簡介

硫電極具有資源豐富、價格低廉、理論比容量高等眾多優點，在金屬硫電池研究領域受到了廣泛的關注。金屬-硫電池可以選擇不同的金屬材料（Li、Na、K、Ca和Mg等）作為負極，這也賦予了各種金屬硫電池在成本、循環壽命和能量密度上各有所長。雖然金屬硫電池有很多優點，但實際商業化仍然面臨著許多技術挑戰。首先是可溶性多硫化物的溶解與穿梭導致了硫活性物質的損失與電池容量的衰減。其次，可溶性多硫化物也會與各種金屬負極發生化學反應，導致金屬負極的腐蝕和電解液的不斷消耗。此外，金屬離子不同價態和半徑也造成了硫正極顯著不同的反應路徑和動力學速率。這些挑戰在鋰硫電池的相關研究中有的得到了一定的答案，而有些仍有待解決。金屬硫電池體系因為具有相同的硫正極而具有很多共性之處，它們也因為不同金屬負極之間的差異而具有很多不同點。梳理鋰硫電池和其他金屬硫電池之間的關聯和差異，對于拓寬我們對鋰硫電池的理解、促進其它金屬硫電池的發展有著重要啟發意義。

基于此目的，蘇州大學李彥光教授團隊系統地介紹了各種金屬硫電池（包括Li-S、Na-S、K-S、Ca-S、Mg-S和Al-S）體系的優缺點和電化學反應機制，從多硫化物穿梭、硫電極鈍化失活和金屬負極穩定性等方面對金屬硫電池的關鍵科學問題進行了分析和概括，同時詳細介紹了相應的解決策略。最后，作者基于鋰硫電池的研究經驗，從硫正極的合理設計、反應機理的認識、提高金屬負極穩定性和實用化金屬硫電池設計等方面對未來金屬硫電池的發展進行了展望。

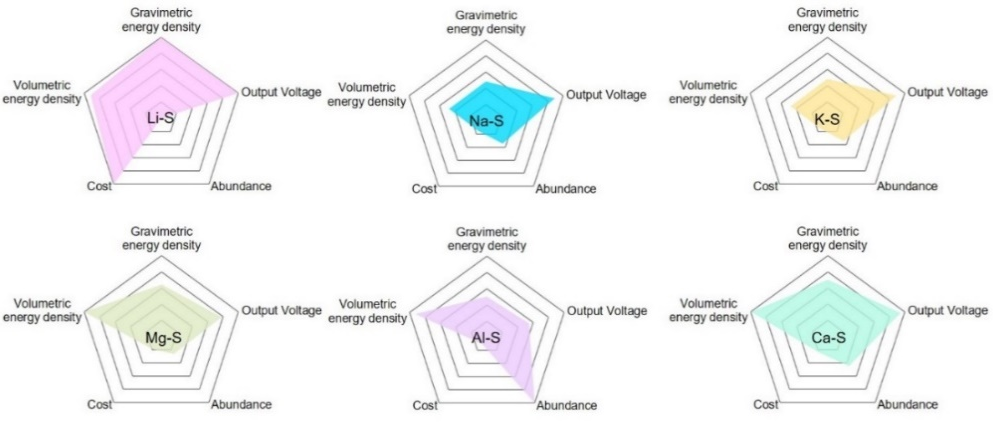

圖1. 各種金屬?硫（Li-S、Na-S、K-S、Mg-S、Al-S和 Ca-S）電池的質量能量密度、體積能量密度、工作電壓、金屬儲量豐度和價格的對比雷達圖。

1. 硫電極的電化學反應機理

金屬硫電池在放電過程中是一個多電子多步轉化反應，依據反應路徑I到Ⅵ形成一系列的多硫化物中間物（圖2）。其整個16個電子的電化學反應過程一方面為金屬電池提供了高的比容量，另一方面，由于大量中間產物的產生造成了許多難以解決的技術問題，如多硫化物的穿梭與溶解、硫電極非活性硫的積累、金屬電極的鈍化等。

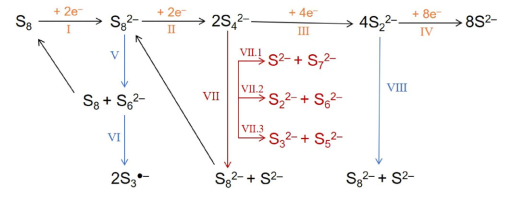

圖2. 硫正極中可能發生的電化學反應與化學反應路徑。

與鋰硫電池相似，其它金屬硫電池也會經歷了一個多步固-液-固轉換反應過程（圖3）。一般來說，在高放電平臺（區域I和II）的電化學反應對應硫還原成高階多硫化物（Sn2?，n≥4），而隨后高階多硫化物還原成低階多硫化物（Sn2?，n<4）則發生在低放電平臺（區域III和Ⅳ）。由于各種形式的多硫化物在放電平臺區域II和III處會在電解液中共存，因此電化學反應相對來說更加復雜。相比之下，放電區域IV通常被認為是不溶性低階多硫化物之間的固-固轉化反應。

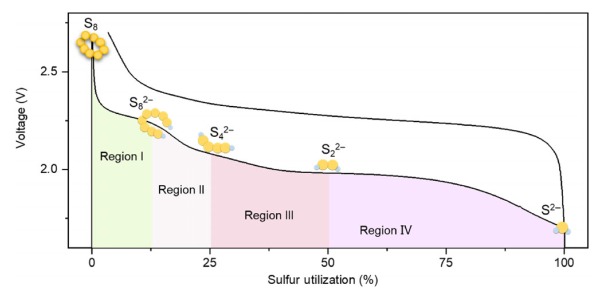

圖3. 典型的金屬硫電池充放電曲線和相應相變。

盡管金屬硫電池有許多相似之處，但由于不同金屬離子的差異，金屬硫電池在反應路徑上卻大相徑庭。已經有研究表明電解液Donor Number（簡稱DN）值會影響多硫化物中間產物的穩定性，從而導致鋰硫電池中硫的電化學反應路徑不同。類似地，電解液中不同的金屬離子也會影響多硫化物可溶中間產物的穩定性，從而導致金屬硫電池不同的反應路徑。比如：研究發現具有較高平均電荷密度的S?2?和S?2?在含有較大陽離子（如K?和Ru?）的電解液中比含有較小陽離子（如Mg2?和Al3?）的電解液中更加穩定，從而使電化學轉化反應朝著形成更加穩定的反應產物方向進行。這些研究發現也進一步證實了各種金屬硫電池不同的反應路徑。

此外，不同金屬陽離子也影響著不可溶多硫化物的穩定性。在鋰硫電池中，人們普遍認為Li?S是最穩定的放電產物，而對Li?S?存在與否有一些爭議，因為Li?S?是一種亞穩態相，可以自發地分解成Li?S。相比之下，鉀硫電池中放電產物K?S?的熱力學穩定性（ΔGf?=528 kJ mol）在理論上高于K?S（ΔGf?=410 kJ），這表明從K?S?到K?S的還原比較困難，也證明了為什么在很多研究中K?S?經常被觀察到是K-S電池唯一的最終放電產物。在Na-S電池中也觀察到類似的結果，有研究檢測到Na?S?（而不是Na?S）是唯一的放電產物。相比之下，大多數研究表明CaS和Al?S?是Ca-S和Mg-S電池的放電產物。

2. 金屬硫電池面臨的挑戰

作者總結了目前各種金屬硫電池面臨的關鍵挑戰。主要從以下四個方面討論和比較各種金屬硫電池之間的相互關系和差異。(1) 多硫化物穿梭、(2) 硫正極失活、以及（3）金屬負極鈍化。

2.1. 多硫化物穿梭

與可溶多硫化鋰（LiPS）相比，部分多硫化鈉（NaPS）和多硫化鉀（KPS）中間產物更容易溶于常用的醚基電解質。因此Na-S和K-S電池中的多硫化物穿梭和自放電行為更加嚴重。在具有多價金屬陽極（如Mg、Ca和Al）的金屬硫電池中，也會涉及到多硫化物的溶解和穿梭，但穿梭效應不像堿金屬硫電池那樣顯著。其主要原因是多價金屬多硫化物（如CaS?、MgS?和AlS?）在常用的醚基電解液中的溶解度遠遠低于LiPS、NaPS和KPS。此外，鎂硫、鈣硫和鋁硫電池的循環不會出現無盡的充電現象。通過合理設計硫骨架、隔膜修飾、電解液調控、使用阻擋層和催化劑能夠有效避免多硫化物的穿梭（圖4）。

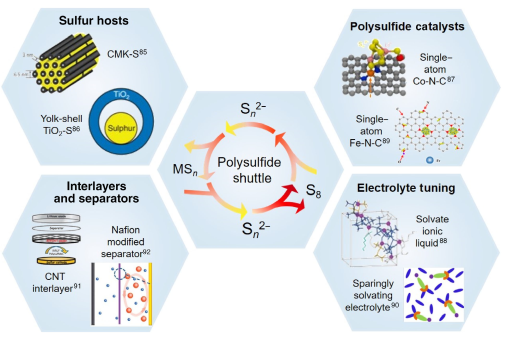

圖4. 抑制金屬硫電池多硫化物穿梭的一般性策略。如：硫骨架的合理設計、使用阻擋層和隔膜修飾、使用多硫化物催化劑和電解液調控。

2.2 硫正極失活

除了多硫化物溶解和穿梭造成的容量衰減外，在長時間電池循環中，越來越多的非活性物質積累導致的硫正極鈍化也是造成容量下降的重要原因（圖5）。在整個電池循環過程中，積累的非活性硫很難被重新利用，并作為惰性產物積累在硫正極中。這些積累的惰性產物的氧化動力學非常緩慢，需要額外的過電勢來活化：例如惰性Li?S的活化電位高達~3.7 V，多價金屬硫化物（如MgS?、CaS?和Al?S?）需要的氧化過電位更高。通過使用電解液添加劑和氧化還原媒介小分子來重新活化積累的惰性放電產物是兩條有效的解決問題途徑（圖5）。

2.3 金屬負極鈍化

金屬鋰和多硫化物之間的副反應會在鋰表面形成離子絕緣的Li?S鈍化層，隨著電池反復循環在鋰表面積累到一定厚度，不僅造成嚴重的活性硫損失，而且還會阻礙Li?離子的擴散。此外，形成的鈍化層在后續充電過程中很難去除，最終導致界面電阻增加和電池過早失效。金屬Na、K和Ca負極比Li更加活潑，因此鈍化問題更加嚴重。由于Mg（-2.37 V vs. SHE）和Al（-1.66V vs. SHE）標準電極電位相對于鋰高很多，因此它們與可溶多硫化物的反應活性低了很多。但是在鎂和鋁表面形成的硫化物鈍化層相對于Li?S具有更低的離子傳導能力，從而導致Mg-S和Al-S電池的循環穩定性更差。因此，目前相當一部分研究聚焦在探索新型電解液構建“無鈍化”多價金屬負極和尋找具有更高離子傳導特性的人工SEI來修飾多價金屬負極（圖5）。

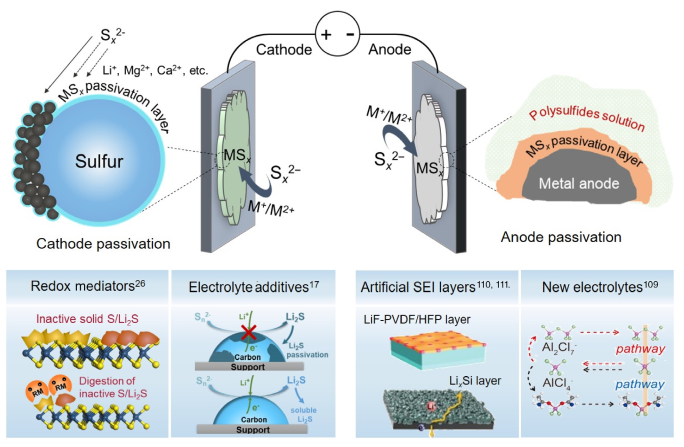

圖5. 解決金屬硫電池硫正極和金屬負極失活鈍化的一般性策略。包括：使用電解液添加劑、氧化還原媒介小分子來活化鈍化層，以及使用人工SEI層和新的電解液設計來避免電極鈍化失活。

3. 總結與展望

在文末，作者立足于鋰硫電池與其它金屬硫電池的共性和差異，總結了不同金屬硫電池在電化學反應機理和性能衰退機制上的差異，基于鋰硫電池的研究經驗，從硫電極的合理設計、反應機理的認識、金屬負極保護和實用化金屬硫電池設計等方面進行了展望，希望能啟發并指導金屬硫電池的進一步發展。

論文信息

Room-temperature metal–sulfur batteries: What can we learn from lithium–sulfur?

Hualin Ye, Yanguang Li*

DOI: 10.1002/inf2.12291
