2334
2022-03-14
顆粒在線訊：設(shè)計非水系液體電解液配方是開發(fā)高能金屬鋰金屬電池的一種可行策略。然而，當(dāng)鋰金屬負(fù)極與富鎳的層狀正極結(jié)合時，兩個電極的（電）化學(xué)穩(wěn)定性可能會受到影響。為避免上述問題，中山大學(xué)王成新教授，雷丹妮副教授在傳統(tǒng)的含LiPF6的碳酸鹽電解液中加入乙氧鋁（0.4 wt.%）和氟乙烯碳酸酯（5 vol.%）作為添加劑的組合。
本文要點：

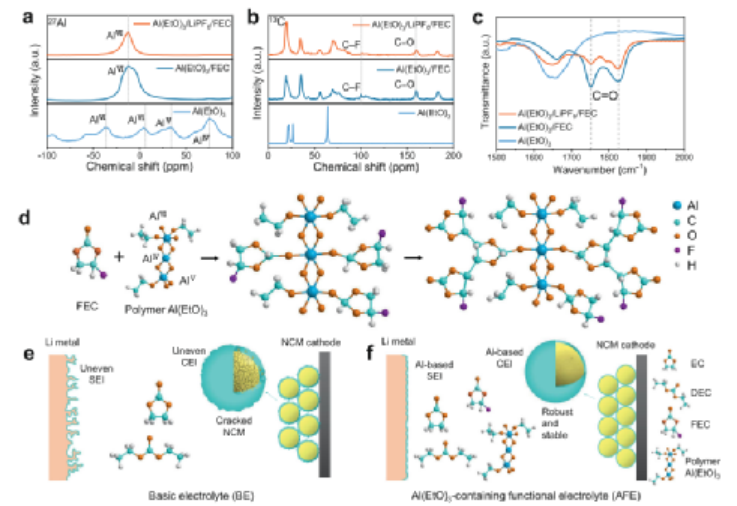

1）這種電解液配方能夠在兩個電極的表面形成機械堅固且離子導(dǎo)電的中間相。尤其是，在中間相形成的氧化鋁阻止了鋰金屬負(fù)極上枝晶結(jié)構(gòu)的形成，并緩解了富鎳層狀正極的應(yīng)力誘導(dǎo)開裂和相變。
2）通過組裝紐扣電池和在貧電解液條件下，將薄的（即約40 μm）鋰金屬負(fù)極與高負(fù)載（即21.5 mg cm?2）LiNi0.8Co0.1Mn0.1O2基正極耦合，在60 mA g?1和30 C下循環(huán)130次后，比放電容量保持率為80.3%，計算出的Li | |NCM811電池比能量約為350 Wh kg?1。
Zhang, Y., Wu, Y., Li, H. et al. A dual-function liquid electrolyte additive for high-energy non-aqueous lithium metal batteries. Nat Commun 13, 1297 (2022).
DOI：10.1038/s41467-022-28959-5
https://doi.org/10.1038/s41467-022-28959-5
版權(quán)與免責(zé)聲明：
（1） 凡本網(wǎng)注明"來源：顆粒在線"的所有作品，版權(quán)均屬于顆粒在線，未經(jīng)本網(wǎng)授權(quán)不得轉(zhuǎn)載、摘編或利用其它方式使用上述作品。已獲本網(wǎng)授權(quán)的作品，應(yīng)在授權(quán)范圍內(nèi)使用，并注明"來源：顆粒在線"。違反上述聲明者，本網(wǎng)將追究相關(guān)法律責(zé)任。
（2）本網(wǎng)凡注明"來源：xxx（非顆粒在線）"的作品，均轉(zhuǎn)載自其它媒體，轉(zhuǎn)載目的在于傳遞更多信息，并不代表本網(wǎng)贊同其觀點和對其真實性負(fù)責(zé)，且不承擔(dān)此類作品侵權(quán)行為的直接責(zé)任及連帶責(zé)任。其他媒體、網(wǎng)站或個人從本網(wǎng)下載使用，必須保留本網(wǎng)注明的"稿件來源"，并自負(fù)版權(quán)等法律責(zé)任。
（3）如涉及作品內(nèi)容、版權(quán)等問題，請在作品發(fā)表之日起一周內(nèi)與本網(wǎng)聯(lián)系，否則視為放棄相關(guān)權(quán)利。
