顆粒在線訊：研究亮點：

1. 提出了一種基于摩擦納米發電機的雨滴能收集單元，基于該單元的陣列可以同時作為雨滴能采集器和雨量傳感器。

2. 提出了一種雨滴能驅動的自主式無線雨量計，結合能量管理電路實現了整個系統的完全自驅動。

3. 該自主式無線雨量計可以自主的采集及無線發射降雨量信息，展示了其在無人值守環境中的天氣監測的應用。

背景介紹

雨水是人類和其他陸地生物的主要淡水來源。雨量計是一種重要的雨量監測設備，通常分布于無人值守的環境，需要較長的使用壽命。迄今為止，常規雨量計的工作原理主要包括虹吸式、稱重式和翻斗式，它們往往具有復雜的機械結構。此外，雨量計中的電子設備主要由化學電池供電，大大增加了維護成本和環境污染。因此，探索新結構、新原理的雨量計，并通過收集雨滴能量為其供電，將是一種可行的、最優的雨量測量方案。

自2012年摩擦納米發電機(TENG)發明以來，其既可以作為雨滴能采集器也可以作為主動式降雨量傳感器，為雨滴能的俘獲與傳感提供了新思路。作為雨滴能采集器，TENG可以基于固-液界面接觸起電將雨滴能直接轉化為電能，為分布式電子設備提供可持續的微/納米能源。作為降雨量傳感器，TENG可以直接將降雨信息轉換成電信號，無需其他復雜的機械結構和外部電源供電。然而，傳感信號處理和傳輸仍然需要外部電源供電。如果將基于摩擦納米發電機的主動式降雨量傳感器完全由基于摩擦納米發電機的雨滴能采集器供電，建立一個自驅動無線傳感系統，則有望實現永久續航的自驅動無線雨量計。

成果簡介

近日，中國科學院北京納米能源與系統研究所張弛研究員團隊設計了一種基于固-液界面接觸起電摩擦納米發電機的雨滴能驅動的自主式雨量計，同時實現了雨滴能的收集和降雨強度的傳感。受益于雨滴和功能薄膜之間的接觸帶電特點，使得雨量計系統可以通過獲取雨滴能量后自動激活。雨滴能摩擦納米發電機陣列被分為能量輸出端和信號輸出端兩部分：能量輸出端輸出的電能通過電源管理模塊轉化為穩定的2.5 V直流電壓以驅動后端器件；信號輸出端輸出電信號用于傳感雨量大小。當降雨強度為71 mm/min 時，降雨數據可以在10 m范圍內每4 min 自動發射一次。當降雨強度降低，雨量計的儲能減少時，其可以自主的調節發射頻率以提高續航能力。該工作通過集成基于摩擦納米發電機的雨滴能采集器和主動式雨量傳感器，實現了一個完全自驅動的無線傳感系統，在物聯網、氣象監測、地質災害預警等領域具有廣闊的應用前景。相關研究成果以Raindrop energy-powered autonomous wireless hyetometer based on liquid–solid contact electrification為題，發表在《Microsystems & Nanoengineering》期刊上（DOI: 10.1038/s41378-022-00362-6）。

要點1：自主式無線雨量計（R-RMS）的結構設計及工作機理

R-RMS由雨滴能摩擦納米發電機（R-TENG）、能量管理模塊（EMM）、信號處理模塊（SPM）和無線發射模塊組成。R-TENG由能量輸出端（H-TENG）和信號輸出端（S-TENG）組成，分別用于雨滴能收集和降雨強度監測。H-TENG與EMM相連接，將轉化的電能進行管理、存儲及穩壓以供能后端用電器件；S-TENG與SPM相連接，對輸出的電信號進行解算以傳感降雨量信息；無線發射模塊電連接于信號處理模塊的后端，用于無線發射監測數據。

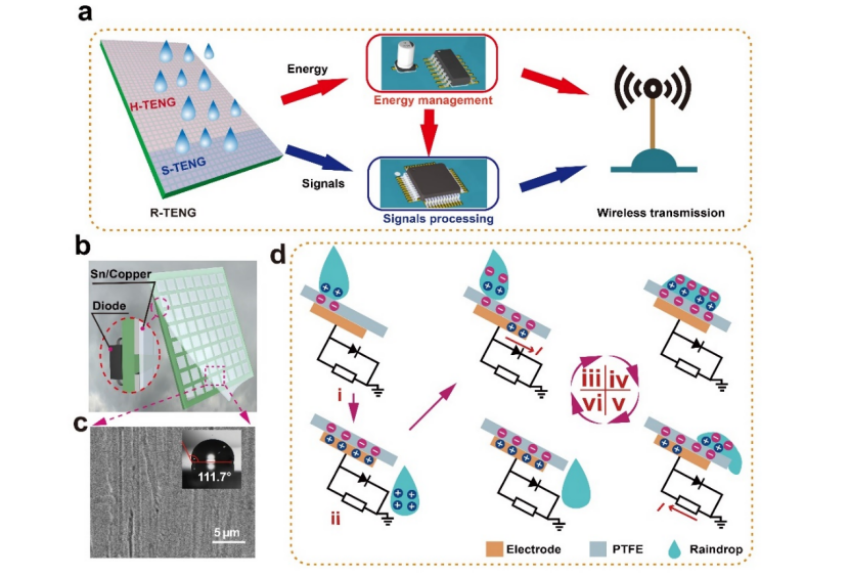

圖 1. 雨滴能驅動的自主式無線雨量計（R-RMS）的結構和工作機制。(a) R-RMS構成及工作流程圖。(b) R-TENG 的封裝結構設計。(c) PTFE表面的 SEM 圖像及接觸角。(d) R-TENG 單元的電荷轉移原理圖。

要點2：H-TENG陣列的電輸出和能量管理特性

H-TENG與EMM電連接，將發電機輸出的隨機、脈沖式的電信號轉化為穩定的2.5 V直流電壓以驅動后端電子器件。EMM由能量管理電路、儲能電容及調節器組成。H-TENG輸出的電能經能量管理電路處理后儲存在儲能電容中，當儲能電容的電壓達到3.3 V時，調節器開始工作，EMM就可以為后端用電器件提供一個穩定的2.5 V直流電壓。儲能電容被充電到3.3 V所需的時間隨著降雨強度的增大而縮短。當 H-TENG 在 71 mm/min 的降雨強度下工作時，儲能電容的電壓在33分鐘內從0 V上升到3.3 V。

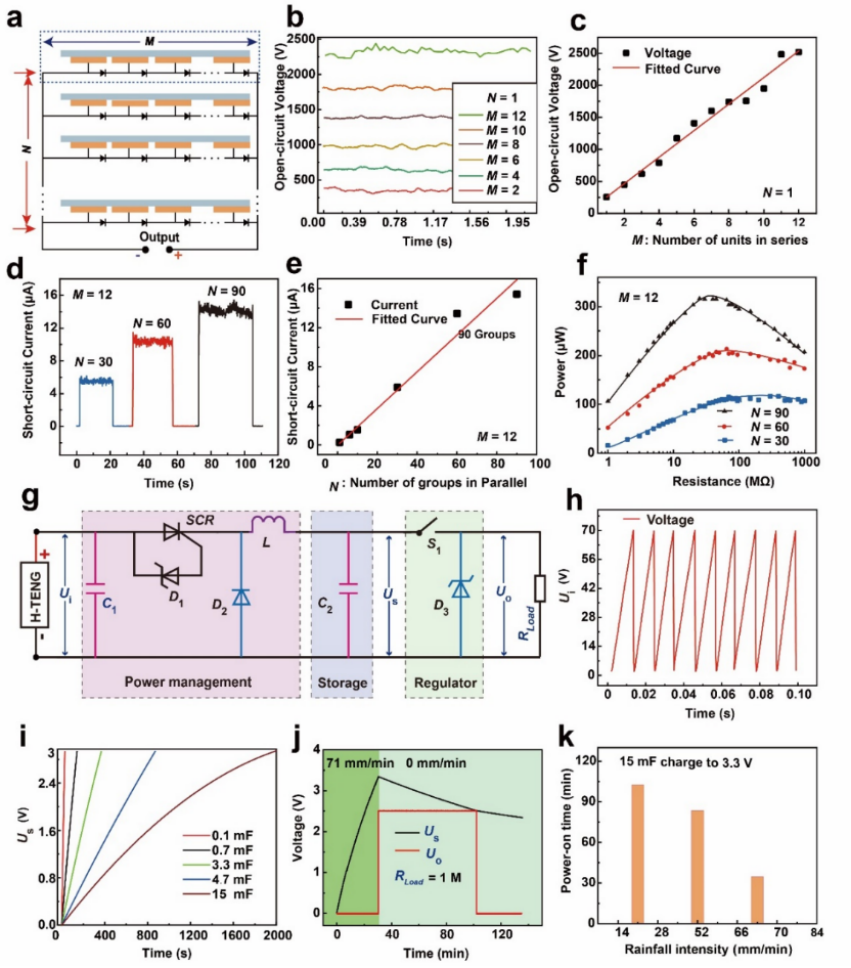

圖 2. H-TENG 陣列的電輸出和能量管理特性。(a) H-TENG陣列示意圖(M×N)。(b) 串聯H-TENG單元的開路電壓波形(N=1)。(c) 開路電壓與串聯數 M (N=1) 的關系。(d) H-TENG 并聯組數的平均短路電流波形 (M=12)。(e) 短路電流與組數N( M = 12)之間的關系。(f) 不同電阻下的H-TENG 的輸出功率 (M=12; N=30, 60, 90)。(g) EMM等效電路圖。(h)在EMM (C2 =15 mF) 下的 H-TENG 的電壓波形。(i) 對不同電容器 (C2) 的充電特性。(j) 負載電阻為 1 MΩ 時 EMM 的能量存儲和電壓調節波形。(k) 不同降雨強度下 15 mF 電容器充電至 3.3 V 的時間。

要點3：降雨強度監測機制

S-TENG連接到SPM以監測降雨量。當雨滴落在S-TENG上時，SPM可以根據S-TENG輸出的電壓測量降雨量。SPM由信號調理電路和單片機（MCU）組成。信號調理電路將S-TENG的輸出電壓信號轉換為MCU可檢測的電壓信號。MCU用于分析來自信號調理電路的降雨信息。當雨滴落在S-TENG上時，電容C3的電壓可以達到一個穩定值，電阻R1兩端的電壓Um也可以達到一個穩定值。隨著降雨強度的不同，Um可以達到不同的穩定值。因此，MCU可以根據電壓Um獲取降雨量。該自驅動雨量計的靈敏度可以達到0.239?V/(mm/min)。同時，自驅動雨量計也具有優異的穩定性，在71 mm/min的降雨強度下連續測試25個小時，測量電壓僅下降2.3%。

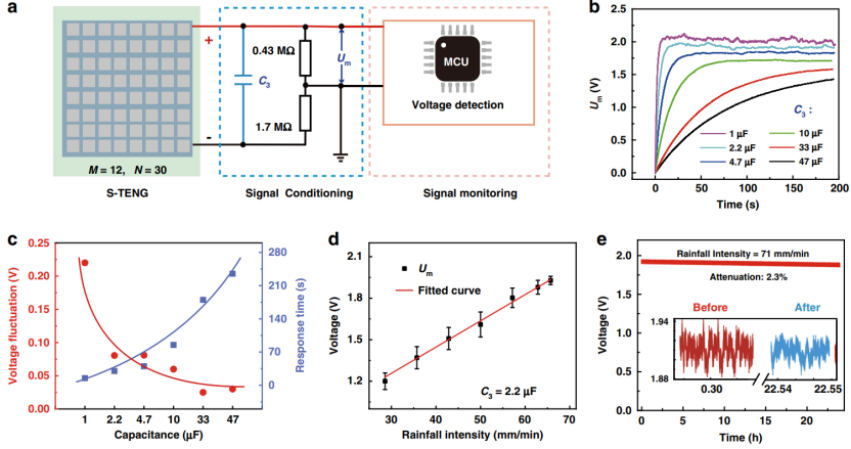

圖 3. S-TENG的降雨監測原理和特點。(a) S-TENG 雨量監測示意圖。(b) 不同電容器的測量電壓波形。(c) 使用不同電容器監測降雨的電壓波動和響應時間。(d) 實測電壓與降雨強度之間的關系。(e) 雨量監測電壓的穩定性。

要點4：自主式無線雨量計的應用

通過耦合雨滴能收集器和降雨強度傳感器，R-RMS可以實現持續自主的降雨監測和無線數據傳輸。在模擬的實驗環境下測試了雨量計的性能，在持續降雨的情況下，當儲能電容的電壓達到3.3 V，系統被啟動以后，雨量計可以根據電容中剩余電能的多少，自主的調節降雨量監測和無線發射的頻率。當降雨強度為71 mm/min時，雨量計可以每4分鐘向10米范圍內無線發射監測數據。在物聯網、氣象監測、地質災害預警等領域具有廣闊的前景。

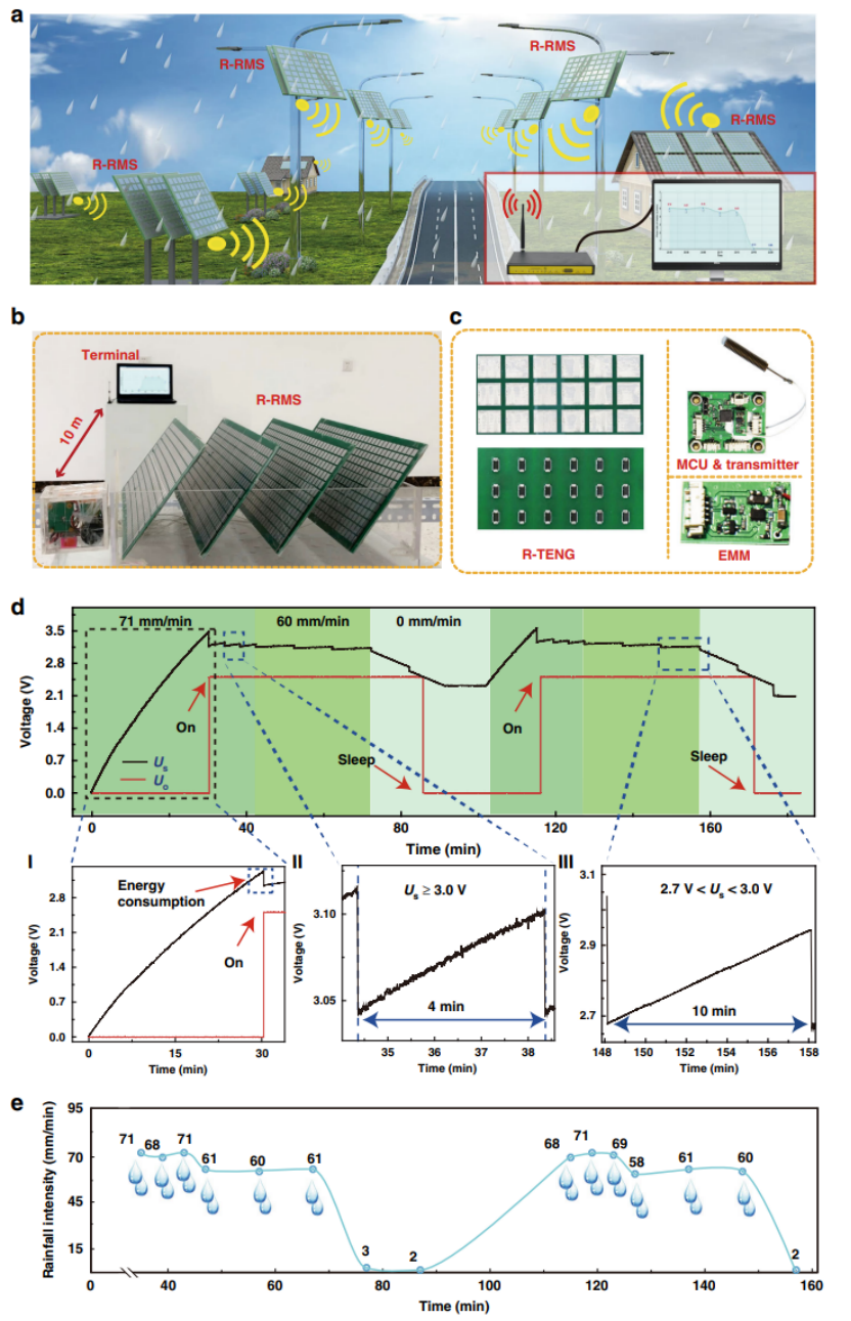

圖 4. 持續自主雨量監測和無線數據傳輸?shù)膽?yīng)用。(a) R-RMS戶外應用前景示意圖。(b) 在模擬的多雨環境中演示 R-RMS系統。(c) R-TENG、EMM、MCU和無線模塊的照片。(d) 存儲電容器在幾個發射周期內的電壓變化。(e) 無線接收終端獲取的降雨數據。

小結

綜上所述，該工作基于固-液接觸起電摩擦納米發電機，既作為雨滴能收集器，又作為雨量傳感器，結合能源管理模塊、信號處理模塊、無線發射模塊，設計了一個完全自驅動的自主式無線雨量計。當降雨強度為 71 mm/min 時，降雨數據在 10 m 范圍內每 4 min 自動傳輸一次。當雨量減小，雨量計的儲能下降時，其可以自主的調節發射頻率以提高續航能力。該工作通過集成基于摩擦納米發電機的雨滴能采集器和主動式雨量傳感器，實現了一個完全自驅動的無線傳感系統，在物聯網、氣象監測、地質災害預警等領域具有廣闊的前景。

參考文獻：

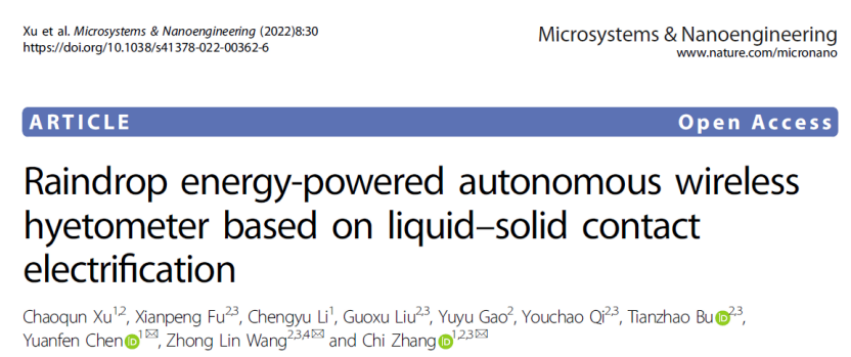

Xu, C., Fu, X., Li, C. et al. Raindrop energy-powered autonomous wireless hyetometer based on liquid–solid contact electrification. Microsyst Nanoeng 8, 30 (2022).

DOI：10.1038/s41378-022-00362-6

http://doi.org/10.1038/s41378-022-00362-6
