顆粒在線訊：背景介紹

交通環境監測作為智能交通系統（ITS）的重要組成部分，主要用于感知車速、載重、車型和車輛計數等交通數據。物聯網（IoT）在通信領域的發展為交通環境監測提供了新的機會，具有輕量化、移動式、環境友好等優勢的無線傳感器能夠?yàn)榻煌ōh(huán)境監測提供實時、可靠的海量數據。但任何分布式的無線傳感器都面臨著能源供應的問題，智能交通環境信息監測對可持續自供能傳感技術提出了迫切的要求。在眾多的自供能傳感技術中，摩擦電納米發電機（TENG）具有能量密度高、成本低、適應性強等優點，可視為一種自驅動傳感器（無需外部電源），精確感知速度、壓力、濕度等信息。因此，基于摩擦納米發電效應的自驅動傳感技術有望在交通環境監測中發揮重要作用。但是，常規的基于摩擦納米發電效應的自驅動傳感往往需要材料的表面化處理，工藝復雜且成本高昂，而折紙堆疊的摩擦納米發電機，將單一摩擦對放大為多層摩擦對，具有結構簡單、體積小、成本低以及電學轉換效率高的特點。因此，本研究中首次提出了一種新型的Waterbomb 折紙啟發的摩擦納米發電機（WO-TENG），在電子器件結構優化和電學信號分析的基礎上，進一步集成到智能路面結構中， 證明其在智能交通環境監測中的可行性 。

研究方法

受Waterbomb折紙啟發的摩擦電納米發電機 (WO-TENG) 采用數值仿真、發電規律分析、室內加載研究、真車試驗驗證的方式，實現了WO-TENG向智能路面的集成。與目前傳統的折紙結構的TENG相比，在具有多摩擦層保持協同性的條件下，其電學輸出性能可提高67%以上。另外，全封裝的WO-TENG能夠解耦車速和荷載對感知精度的影響，其感知準確率達到98%以上。

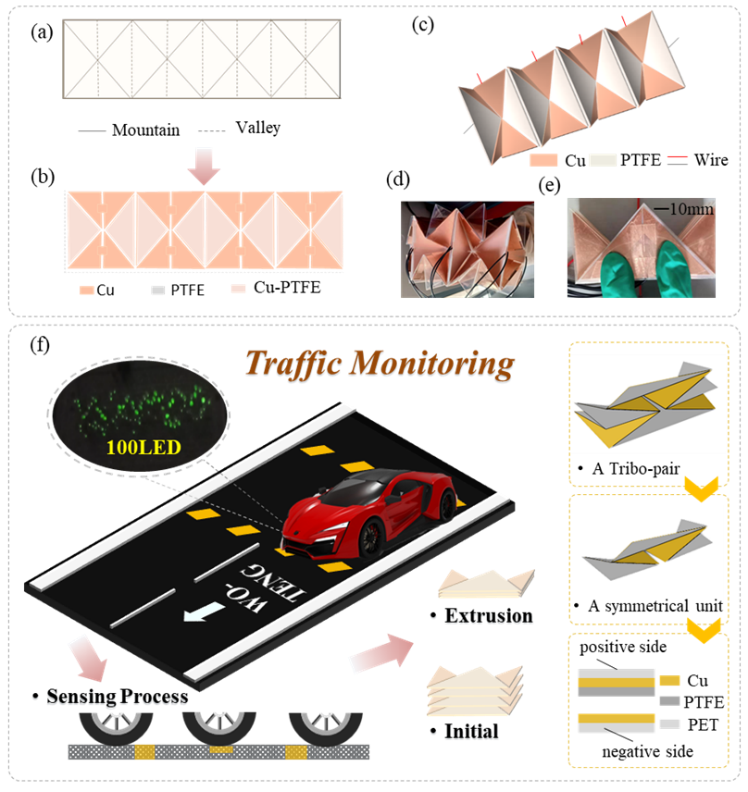

圖 1 Waterbomb折紙啟發式摩擦學納米發電機助力智能交通環境監測示意圖. (a) Waterbomb 折痕圖案；（b） 帶有銅箔和聚四氟乙烯薄膜的二維平面示意圖；（c） 安裝導線的3D 摩擦納米發電機；（d）展開后的立體TENG及其照片；（e）按壓后的平面TENG及其照片；（f）WO-TENG向智能交通環境監測系統集成

成果簡介

同濟大學朱興一教授課題組提出了一種新型的Waterbomb折紙啟發式的摩擦電納米發電機（WO-TENG），作為一種自供電的交通環境監測系統集成到智能路面中。具有以下優點：

（1）基于 Waterbomb折痕圖案的多層周期性結構巧妙的增加了摩擦層面積，顯著放大了接觸起電和靜電感應現象；

（2）Waterbomb三維折紙結構基于谷線和脊線構成的折痕圖案獲得，所制造的Waterbomb折紙啟發式摩擦電納米發電機（WO-TENG）的褶皺結構有利于儲存更多的機械能，有助于TENG在沒有其他輔助支撐結構的情況下自由恢復到原始狀態。

（3）WO-TENG作為一種自供電的交通環境感知元件，集成于智能道路系統，可成功解耦車速和重量對感知精度帶來的不利影響。證明了WO-TENG用于交通環境監測的可行性和穩定性。這項工作不僅可以解決傳統交通環境監控系統的挑戰，還能夠推動基于TENG的自驅動傳感器在ITS領域的發展。

圖文導讀

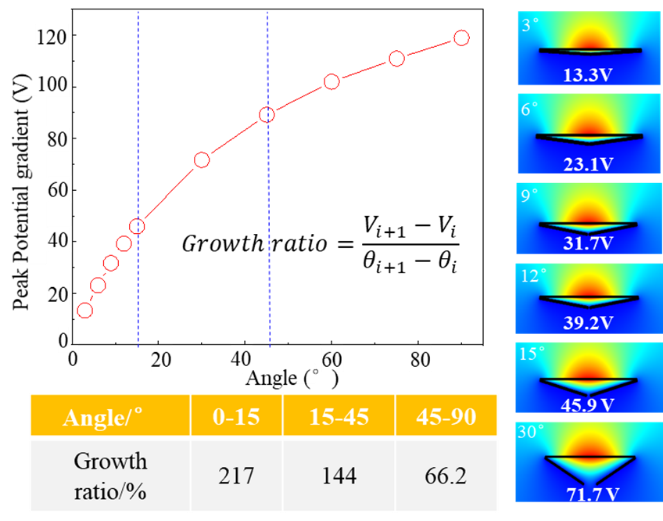

圖 2 基于COMSOL的不同摩擦層單元夾角（θ）與兩電極電勢差關系的數值分析

圖2展示了單個發電機單元的工作機制。在該模型中，構建了與實際器件模型相同的結構和尺寸，并為兩個摩擦電表面層賦予了70μC/m2的電荷密度，以保持電荷守恒。兩個電極之間沒有電子轉移，設備處于開路狀態。

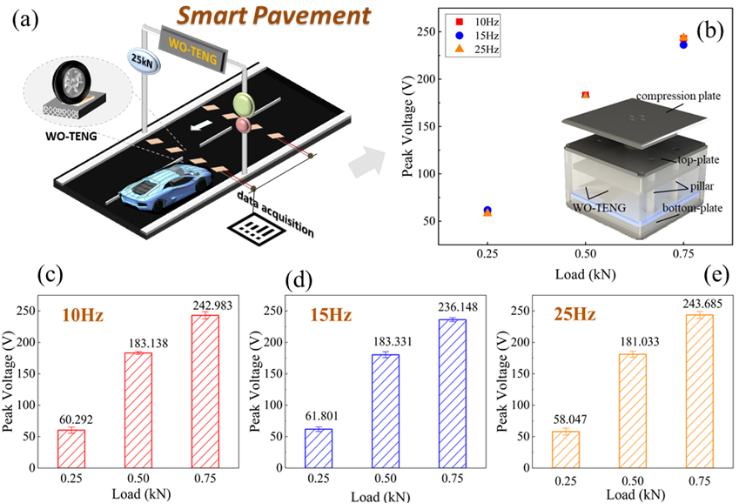

圖 3 WO-TENG 的室內加載測試。（a）基于WO-TENG的智能路面結構示意圖；（b）TENG在不同頻率、負載影響下的電信號峰值（電壓）；（c） 10Hz時峰值電壓演變；（d） 15Hz時峰值電壓演變；（e） 25Hz時峰值電壓演變

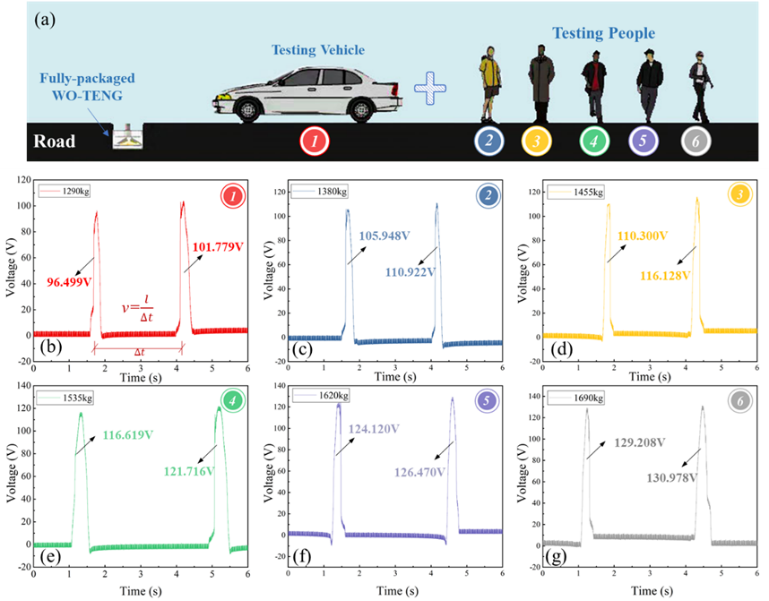

圖 4 不同載重決定的 WO-TENG d電學信號波形. (a) 1290 kg; (b) 1380 kg; (c) 1455 kg; (d) 1535 kg; (e) 1620 kg; (f) 1690 kg

文章信息

Yafeng Pang, Xingyi Zhu*, Ying Yu, Shuainian Liu, Yu Chen & Yi Feng. Waterbomb-origami inspired triboelectric nanogenerator for smart pavement-integrated traffic monitoring. Nano Research https://doi.org/10.1007/s12274-022-4152-6.
