顆粒在線訊：噴墨打印量子點發光二極管（QLED）被認為是用于全彩顯示器的理想候選。然而，由于量子點的光學性能較差，使用噴墨打印技術制備環保型藍色InP基QLED仍然具有相當大的挑戰性。

在此，上海交通大學和福州大學的研究人員提出了使用藍色InP/ZnS/ZnS量子點作為發射層來產生具有高顏色純度的噴墨打印QLED的一種有效方法。實驗上采用兩步加熱和厚殼策略制備藍色InP/ZnS/ZnS量子點，其光致發光（PL）峰位于465nm，半峰寬度為38 nm，PL量子產率（QY）為~96%，這是藍色InP量子點的記錄。作者使用了兩種鋅前體來促進殼層生長，而工程化的殼層厚度抑制了能量傳遞，使InP/ZnS/ZnS QDs膜具有高PLQY，有助于QLED的高效噴墨打印。這些結果可以促進用于大面積電致發光全彩顯示器的藍色InP QLED的開發。相關論文以題目為“Inkjet-printed blue InP/ZnS/ZnS quantum dot light-emitting diodes”發表在Chemical Engineering Journal 期刊上。

量子點發光二極管（QLED）由于其低能耗、高色純度、可靠性和優異的靈活性，被認為是下一代顯示器的理想候選者。自1994年第一個QLED發明以來，報道了QLED的外部量子效率（EQE）超過20%（被視為理論極限）。然而，大多數以前的工作都是基于CdSe量子點。由于鎘的化學毒性，大多數發達國家禁止在消費電子產品中使用鎘基化合物，這限制了其應用和利用潛力。關于無鎘量子點，InP量子點因其相對較高的光致發光量子產率（PLQY）和較大的玻爾半徑（~10 nm）而備受關注，通過尺寸控制實現了可見光到近紅外范圍內的優異顏色調諧。盡管在優化高質量InP量子點的制備方面取得了重大進展，藍色InP/ZnS量子點的最高PLQY僅為76%。

盡管含Ga的藍色InP量子點顯示出更高的PLQY（超過80%），但其半峰全寬（FWHM）值比45 nm寬。由于InP的體帶隙相對較低（1.35eV），為了生成藍色InP量子點，InP核的尺寸應超?。ㄐ∮?nm），這使得在成核/生長和有效脫殼階段對其合成的控制不合理。非均勻的尺寸分布和表面缺陷是InP QD寬FWHM和低PLQY的基礎。迄今為止，制備具有窄FWHM（小于40nm）和高PLQY（>90%）的藍色發光InP量子點一直是一項挑戰。在這里，作者報道了第一種使用藍色InP/ZnS/ZnS量子點作為發射層的高效高色純度噴墨打印QLED。通過使用這種噴墨打印技術，像素化的藍色InP QLED具有472nm的電致發光（EL）發射波長峰值、43nm的半峰寬、91cdm?2的最大亮度和0.15%的EQE。

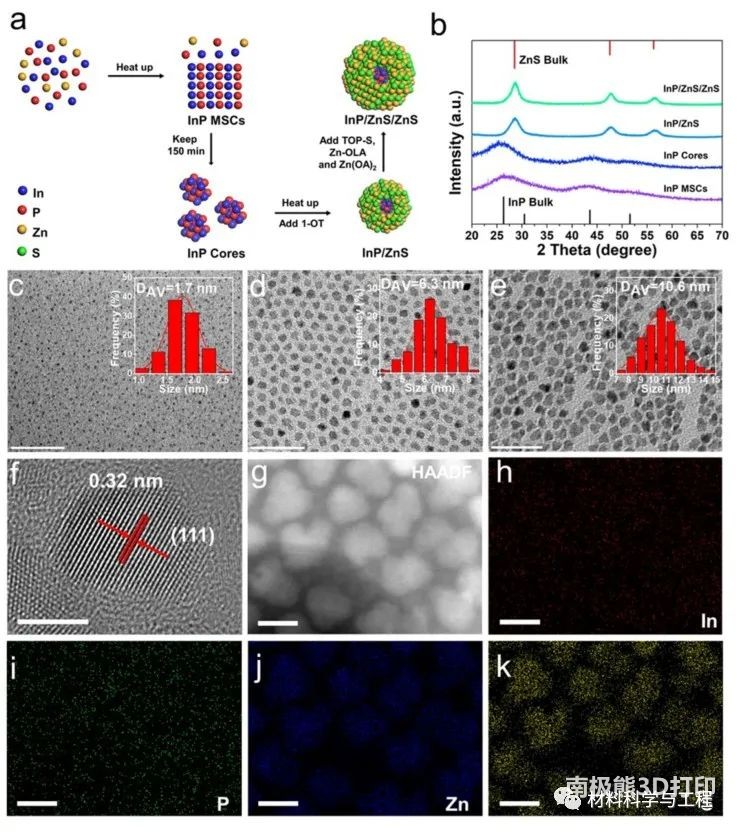

圖1.藍色InP量子點的合成方法和表征

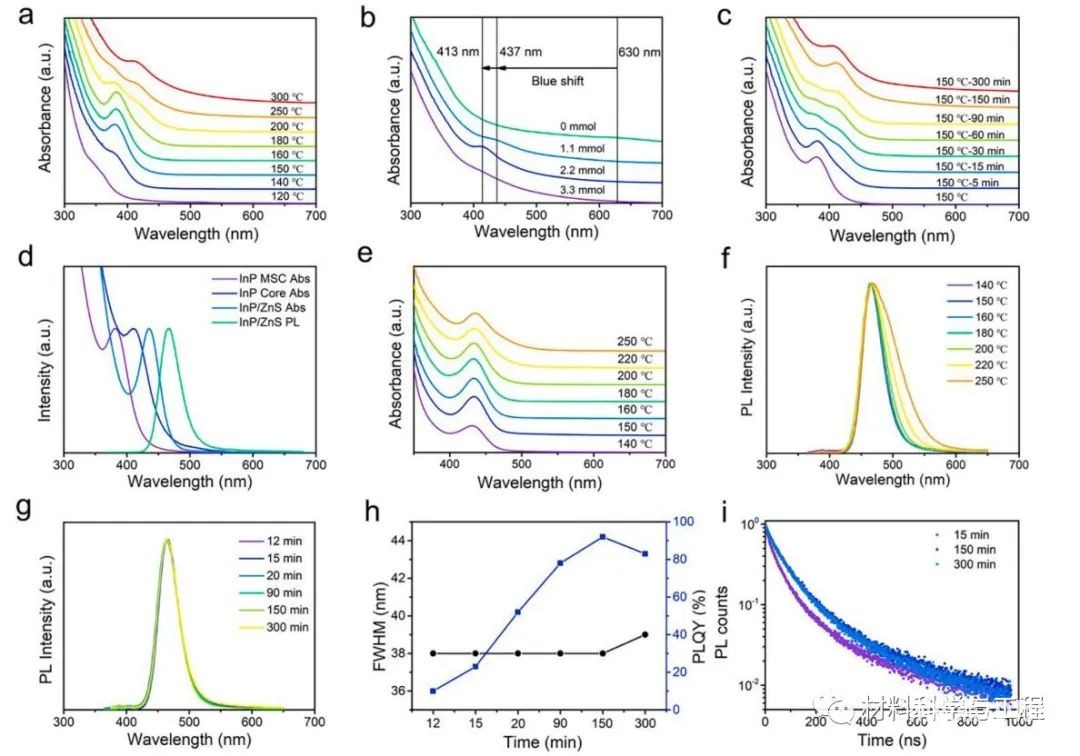

圖2.InP/ZnS量子點的光學特性

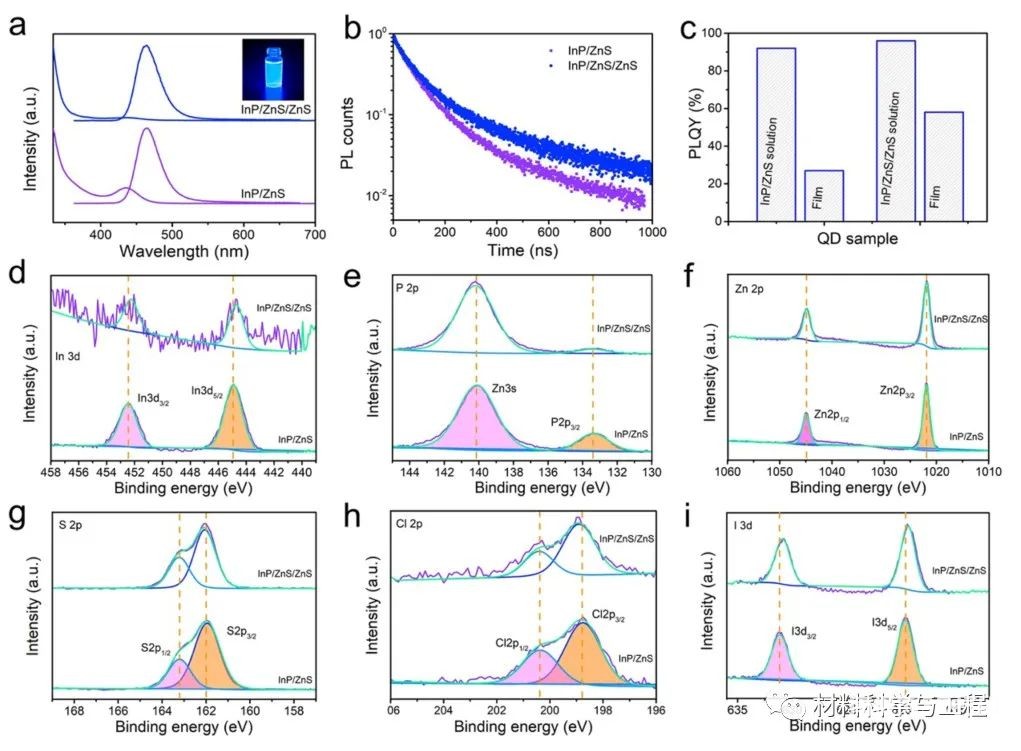

圖3.InP/ZnS和InP/ZnS/ZnS量子點的比較

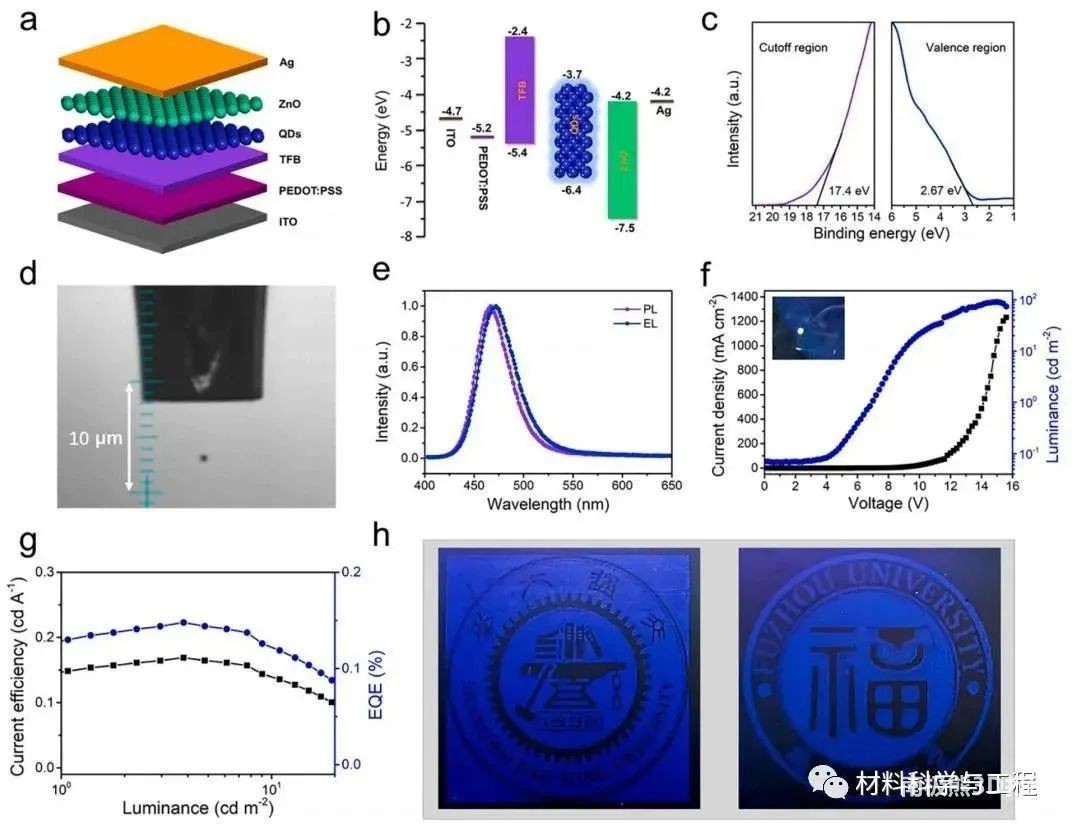

圖4.由藍色InP QD生成的噴墨打印QLED的性能
