材料的結構相變是一個普遍的物理過程，具有豐富的應用。學界在很久之前便開始研究純熱驅動的三維材料結構相變，并擴展到其他因素引起的相變。在二維材料中，已發現的結構轉變由應變、激光、電子注入、電子/離子束、化學計量的熱損失、化學處理或這些方法與退火相結合而引起。例如，單層MoS2和MoTe2的結構相變需要通過合金化間接實現電子摻雜或電子直接注入等方法誘導發生；單層VS2、VSe2和PtSe2的結構相變需要對材料進行熱處理形成S/Se原子空位，從而誘導其結構相變等。這類結構相變過程中引入的雜質、缺陷等通常會對二維材料的本征物性產生影響，且相變所需的外部環境復雜，其應用受到限制。因此，尋找和開發具有純熱驅動結構相變特性的二維材料具有重要意義。

中國科學院院士、中科院物理研究所/北京凝聚態物理國家研究中心納米物理與器件重點實驗室研究員高鴻鈞帶領的團隊長期致力于新型二維晶體材料的制備、物性與應用基礎研究，取得了一系列重要研究成果。近期，該組博士生錢凱（已畢業）與研究員杜世萱課題組的博士生高蕾（已畢業）和中國科學院大學教授林曉等合作，對單層Cu2Se的制備及其純熱驅動結構相變進行了研究。

研究人員通過在SiC基底上的雙層石墨烯上同時沉積Se和Cu，并500 K退火，得到了單層Cu2Se樣品。該樣品的掃描隧道顯微表征（STM）實驗結果和基于密度泛函理論（DFT）的第一性原理計算結果如圖1所示。78 K時，Cu2Se為方形結構，其側視圖為“之”字形，被命名為ζ相-Cu2Se，STM圖顯示出Cu2Se和石墨烯晶格失配引起的一維摩爾條紋。300 K時，一維摩爾條紋消失，Cu2Se為六角結構，其側視圖為直線形，被命名為λ相-Cu2Se。掃描透射電子顯微表征（STEM）（圖2）發現，Cu2Se與石墨烯的層間距為0.34 nm，兩者之間的相互作用為范德華相互作用。連續變溫的原位低能電子衍射（LEED）實驗結果（圖3）證明了整個樣品表面均發生了結構相變，相變溫度約為147 K，且ζ-Cu2Se與λ-Cu2Se的相變是可逆的。角分辨光電子能譜（ARPES）表征結果及DFT計算結果（圖4）表明，隨著溫度的升高，ζ-Cu2Se變?yōu)棣?Cu2Se，對稱性從C2變?yōu)镃3，更高的原子結構對稱性使原本劈裂的兩組能帶簡并在一起。穩定性測試揭示單層Cu2Se樣品可在空氣中穩定存在。通過進一步的理論計算，研究人員提出了純熱驅動二維材料結構相變的可能機制，為尋找具有類似特性的二維材料提供了參考。這樣一個在空氣中穩定的、熱驅動即能實現相變的材料在溫度傳感器等領域具有潛在的應用前景。

相關研究成果發表在Adv. Mater. 32, 1908314 (2020)上。研究工作得到國家重點研發計劃、國家自然科學基金和中科院戰略性先導科技專項等的支持。

論文鏈接

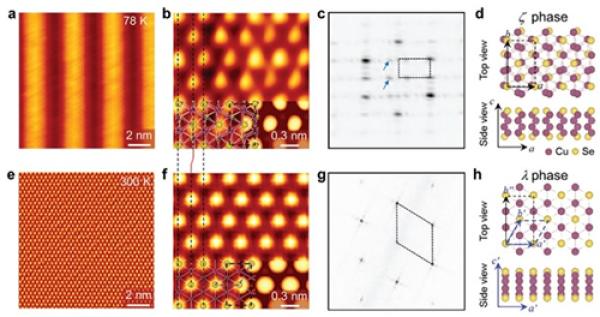

圖1.78 K和300 K下單層Cu2Se的STM圖和原子結構圖

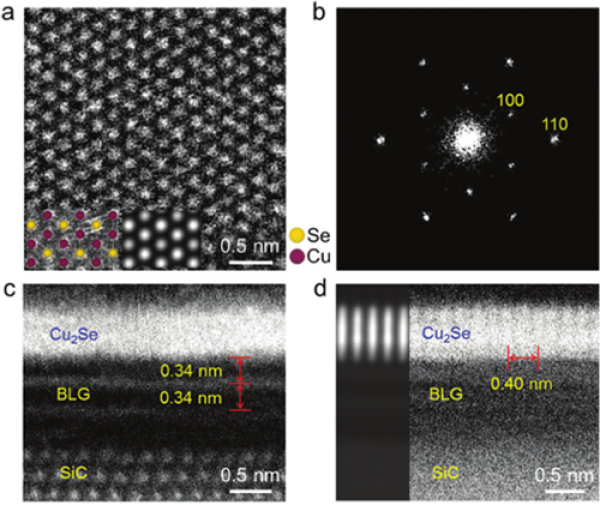

圖2.300 K下單層Cu2Se的STEM圖

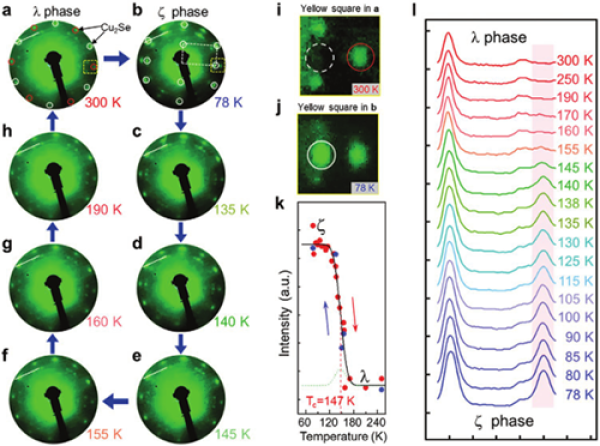

圖3.Cu2Se樣品原位連續變溫LEED表征結果

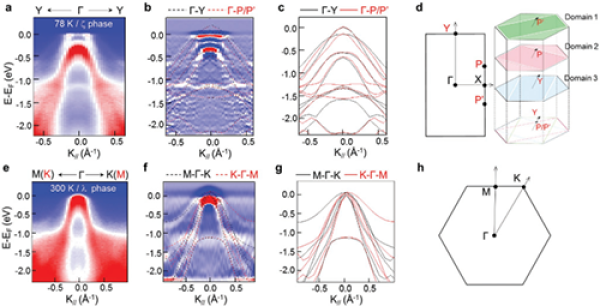

圖4.78 K和300 K下Cu2Se樣品的ARPES和DFT能帶結構
