由于三維晶體中Weyl（外爾）準粒子是不需特殊對稱性保護的拓撲結構，同時具有特別的表面費米弧和奇特的電輸運行為，單粒子圖像下的拓撲半金屬材料的研究是凝聚態物理中的熱點，科研人員逐步關注到外爾半金屬材料中由電子-電子關聯效應導致的新物理和新現象。2012年，清華大學高等研究院研究員汪忠和美國華裔物理學家張首晟提出，在考慮電子-電子之間的相互作用后，手征相反的外爾點發生費米面nesting（嵌套），外爾半金屬可以失穩轉變到電荷密度波（charge-density wave; CDW）相，同時，它是一個軸子絕緣體（axion insulator），包含拓撲磁電耦合項 θ E·B （E和B分別是電場和磁場）。由于缺乏相關材料，具有電子關聯效應的外爾半金屬材料研究進展緩慢。

近期，中國科學院物理研究所/北京凝聚態物理國家研究中心凝聚態理論與材料計算實驗室特聘研究員王志俊與美國普林斯頓大學教授B. Andrei Bernevig、上?？萍即髮W(xué)博士史武軍、普林斯頓大學博士Benjamin J. Wieder，以及德國馬普微結構物理研究所博士Holger L. Meyerheim等人合作，通過第一性原理理論計算預言，結合X射線衍射（XRD）和角分辨光電子能譜（ARPES）等實驗手段，發現準一維材料(TaSe4)₂I（圖1）在高溫下是Weyl半金屬，而在低溫下發生電荷密度波相變，首次在真實材料中實現由電子關聯效應驅動的外爾半金屬到軸子絕緣體的轉變。

通過計算發現，具有手征對稱性的準一維材料(TaSe4)2I是一個包含24對Weyl點的外爾半金屬。由于缺乏空間反演和鏡面對稱性，與TaAs等傳統的Weyl半金屬不同，(TaSe4)₂I中手性相反的Weyl點可出現在不同的能量上，可以作為觀測量子圓偏光電流效應（quantized circular photogalvanic effect; CPGE）等手征拓撲特性的材料。在該材料中，費米能級以下的凈手征電荷為16，這是目前費米能級以下手性電荷總量最大的材料。在CDW相變溫度（TC~248K）以下時，科研人員在XRD的實驗數據中看到CDW波矢所導致的Bragg點附近的衍射衛星峰（圖1）。手性相反的Weyl點形成的費米面嵌套（Fermi surface nesting）使系統打開能隙，從而發生由外爾半金屬到軸子絕緣體的相變。通過電輸運測量和角分辨光電子能譜（ARPES）實驗證實了金屬到絕緣體轉變的存在。通過計算電極化率發現，這些新的衍射峰與手性電荷相反的Weyl點之間波矢相關。此外，為進一步驗證磁電耦合項的存在，德國馬普固體化學物理研究所的合作者們仔細地測量了CDW的集體模式電流JCDW與B與E之間夾角的關系，實驗表明增加的電導與此夾角有近似平方余弦函數的關系，間接驗證了拓撲磁電效應的存在（圖2）。

相關研究成果在線發表在Nature Physics上。參與研究的合作單位包括德國德累斯頓馬普固體化物所、德國萊布尼茨研究所、英國牛津大學、清華大學等。研究工作得到國家自然科學基金委員會、物理所材料基因組研究平臺項目和中科院戰略性先導科技專項（B類）等的支持。

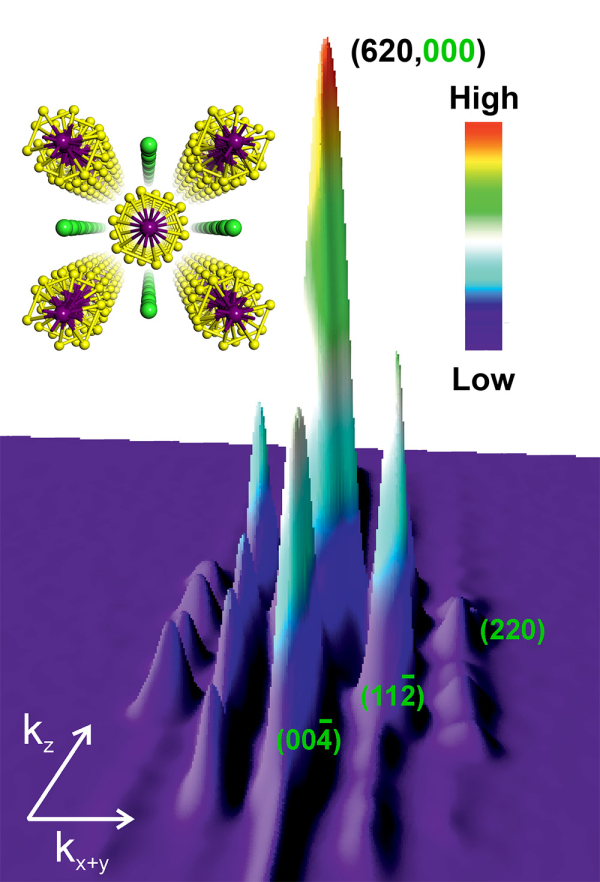

圖1.X射線衍射強度圖，顯示著由電荷密度波導致的（620）衍射峰附近的小衛星峰。插圖為準一維材料(TaSe4)2I的晶體結構。

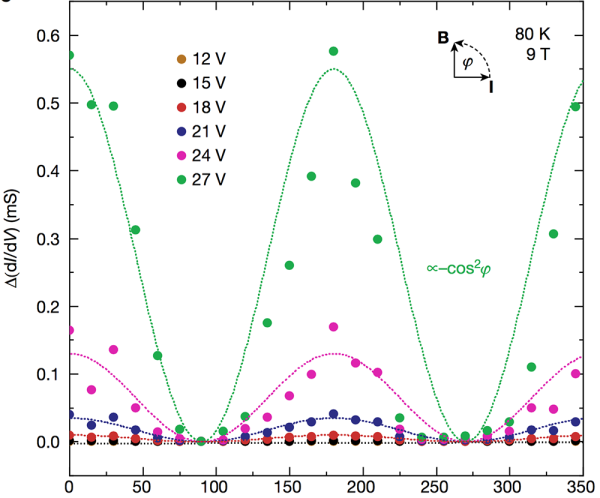

圖2.測量的 Δ(dI/dV)數據與E和B之間夾角存在近似平方余弦函數的關系
