近年來，有機無機雜化鈣鈦礦太陽能電池發(fā)展迅速，其光電轉(zhuǎn)化效率從3.8%發(fā)展到目前25.5%的認證效率，被視為最具有應(yīng)用潛力的新型高效率太陽能電池之一。雖然鈣鈦礦太陽能電池具有較高光電轉(zhuǎn)換效率，可與多晶硅薄膜電池媲美，但電池的長期穩(wěn)定性未達到商業(yè)化要求。此外，傳統(tǒng)的低溫溶液法可便利地制備鈣鈦礦薄膜，但制備出的鈣鈦礦通常是多晶薄膜，易在晶界或表面產(chǎn)生針孔和缺陷。產(chǎn)生的缺陷可捕獲光生載流子，限制載流子的擴散，降低載流子的壽命，還會引起離子遷移和擴散，最終導(dǎo)致器件穩(wěn)定性和效率下降。

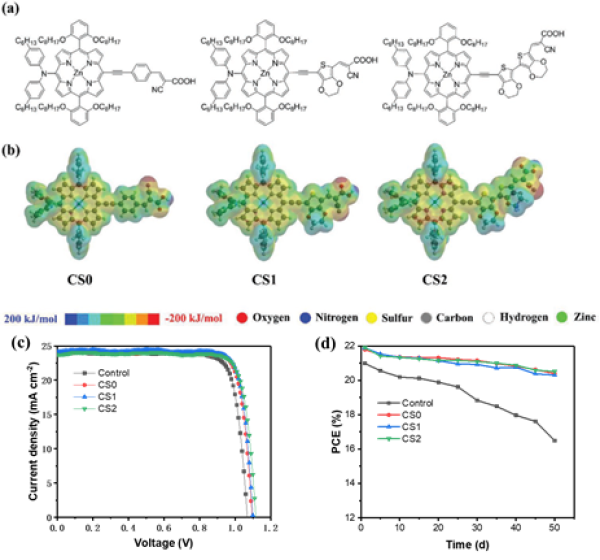

中國科學(xué)院功能納米結(jié)構(gòu)設(shè)計與組裝/福建省納米材料重點實驗室研究員高鵬課題組針對鈣鈦礦太陽能電池表面缺陷和水分侵蝕導(dǎo)致的穩(wěn)定性問題，開發(fā)出一系列D-π-A型卟啉分子，并在使用該卟啉小分子鈍化鈣鈦礦表面缺陷作用機制的研究中取得重要進展。研究發(fā)現(xiàn)，以該系列卟啉分子CS0，CS1， CS2處理鈣鈦礦表面，可有效鈍化鈣鈦礦表面缺陷，從而抑制perovskite/HTM界面間的非輻射復(fù)合；由于卟啉分子上疏水型長烷基鏈的存在，可有效阻擋空氣中水分子的入侵?；贑S0，CS1，CS2鈍化的鈣鈦礦太陽能電池，均表現(xiàn)出良好的濕穩(wěn)定性和提升的器件性能；基于CS1鈍化的器件，獲得了22.37%的最高電池效率。測試表明，編號為CS0-CS2的卟啉材料上的氰基丙烯酸官能團成功鈍化鈣鈦礦晶格表面和晶界的缺陷，從而提高器件的VOC和FF。

相關(guān)研究成果發(fā)表在Advanced Functional Materials上。高鵬為論文通訊作者，副研究員麥綺為論文第一作者，博士研究生周勤為論文的共同第一作者。

論文鏈接

福建物構(gòu)所鈣鈦礦太陽能電池研究取得進展
