近期，中國科學(xué)院合肥物質(zhì)科學(xué)研究院固體物理研究所研究員伍志鯤課題組與多個(gè)課題組合作，在發(fā)光機(jī)制研究中取得進(jìn)展。團(tuán)簇間距離相關(guān)的激發(fā)電子非輻射轉(zhuǎn)移機(jī)制，能夠解釋晶體誘導(dǎo)發(fā)光減弱現(xiàn)象、聚集誘導(dǎo)發(fā)光淬滅（ACQ）和聚集誘導(dǎo)發(fā)光（AIE）現(xiàn)象。

研究材料發(fā)光現(xiàn)象具有重要的理論價(jià)值和廣闊的應(yīng)用前景，長期得到學(xué)界的關(guān)注。一些傳統(tǒng)有機(jī)染料存在ACQ現(xiàn)象。中科院院士唐本忠于2001年發(fā)現(xiàn)了相反的現(xiàn)象——AIE現(xiàn)象，這開啟了相關(guān)材料的研究和實(shí)際應(yīng)用。研究人員利用結(jié)構(gòu)的區(qū)別，解釋AIE和ACQ現(xiàn)象，認(rèn)為當(dāng)有機(jī)物中存在平面結(jié)構(gòu)可形成強(qiáng)的分子間π···π重疊時(shí)，導(dǎo)致ACQ現(xiàn)象；當(dāng)有機(jī)物結(jié)構(gòu)扭曲、分子內(nèi)運(yùn)動(dòng)受限時(shí)，導(dǎo)致AIE現(xiàn)象。

AIE和ACQ針對(duì)聚集態(tài)和非聚集態(tài)而言。2017年，伍志鯤課題組發(fā)現(xiàn)了同為聚集態(tài)的晶體團(tuán)簇的發(fā)光比無定形態(tài)的弱，而隨后其他課題組在團(tuán)簇研究中報(bào)道了晶態(tài)誘導(dǎo)發(fā)光增強(qiáng)現(xiàn)象（CIEE）。CIEE現(xiàn)象可搬用現(xiàn)有的AIE機(jī)制來解釋，而CIPW不能用現(xiàn)有的ACQ機(jī)制來解釋，因?yàn)閳F(tuán)簇內(nèi)沒有類似的大平面結(jié)構(gòu)。如何解釋該現(xiàn)象？這些發(fā)光現(xiàn)象背后是否存在統(tǒng)一的解釋？解決這些問題的一種思路是得到同種團(tuán)簇的不同晶相排列結(jié)構(gòu)（團(tuán)簇粒子作為一個(gè)整體在晶體中的排列方式），通過比較它們的熒光強(qiáng)弱，探尋潛在規(guī)律。從該思路出發(fā)，研究人員通過調(diào)控晶相排列結(jié)構(gòu)，得到同種團(tuán)簇的不同晶相結(jié)構(gòu)（方形晶體Au₆₀S_8r和針狀晶體Au₆₀S_8n，圖1），發(fā)現(xiàn)團(tuán)簇間平均距離小的晶相結(jié)構(gòu)具有相對(duì)較弱的發(fā)光。

對(duì)于同種團(tuán)簇，是否團(tuán)簇間平均距離越小，發(fā)光越弱？為探究該問題，研究人員引入高壓手段以縮小團(tuán)簇間距離。原位測(cè)試發(fā)現(xiàn)，隨壓力增加，團(tuán)簇發(fā)光強(qiáng)度逐漸減弱（圖2a，c），且發(fā)射強(qiáng)度與壓力成負(fù)的指數(shù)關(guān)系（圖2e，f）。把壓力卸掉時(shí)，在一定范圍內(nèi)團(tuán)簇發(fā)光可恢復(fù)（圖2b，d），這證實(shí)固態(tài)團(tuán)簇的發(fā)光與團(tuán)簇間距離有關(guān)。為什么在一定范圍內(nèi)團(tuán)簇間距離越小，發(fā)光越弱？研究人員提出距離關(guān)聯(lián)的團(tuán)簇激發(fā)電子非輻射轉(zhuǎn)移機(jī)制，即在一定范圍內(nèi)，隨團(tuán)簇間距離減小，激發(fā)態(tài)電子除在團(tuán)簇內(nèi)非輻射轉(zhuǎn)移之外，在團(tuán)簇間非輻射轉(zhuǎn)移也增強(qiáng)（圖3a），導(dǎo)致輻射能量相對(duì)減少，從而發(fā)光減弱。發(fā)光的強(qiáng)弱是輻射與非輻射角逐的結(jié)果，非輻射能量損失多，導(dǎo)致發(fā)光減弱；反之則導(dǎo)致發(fā)光增強(qiáng)。

由于不易用實(shí)驗(yàn)直接觀察到這種團(tuán)簇間的激發(fā)電子轉(zhuǎn)移，研究人員采用理論計(jì)算，發(fā)現(xiàn)團(tuán)簇間距離變小時(shí)，團(tuán)簇集合體通過電子云重疊形成前線分子軌道的能量間隙也減?。▓D3b，c），這為團(tuán)簇內(nèi)和團(tuán)簇間電子非輻射轉(zhuǎn)移創(chuàng)造了能量上的有利條件。進(jìn)一步的團(tuán)簇發(fā)光壽命測(cè)試表明，在較高壓力下，出現(xiàn)新的發(fā)光壽命，這個(gè)壽命隨壓力增加而減?。▓D3d-i），與理論計(jì)算相呼應(yīng)，為團(tuán)簇內(nèi)、團(tuán)簇間非輻射電子轉(zhuǎn)移隨距離減小而增強(qiáng)的推測(cè)提供證據(jù)。

團(tuán)簇間距離相關(guān)的激發(fā)電子非輻射轉(zhuǎn)移機(jī)制，能夠解釋晶體誘導(dǎo)發(fā)光減弱現(xiàn)象、ACQ和AIE現(xiàn)象：對(duì)于具有大平面結(jié)構(gòu)的有機(jī)分子，分子間靠得較近時(shí)，激發(fā)電子非輻射轉(zhuǎn)移增強(qiáng)，導(dǎo)致發(fā)光淬滅；對(duì)于具有扭曲結(jié)構(gòu)的有機(jī)分子，分子間難以靠得很近，激發(fā)電子非輻射轉(zhuǎn)移的幾率較小，因而能夠保留較強(qiáng)的發(fā)光。因此，研究人員提出的該機(jī)制為AIE、ACQ、CIPW等發(fā)光現(xiàn)象提供了統(tǒng)一解釋。

相關(guān)研究成果以Distance makes a difference in crystalline photoluminescence為題，在線發(fā)表在《自然-通訊》（Nature Communications）上，固體所副研究員甘自保為論文的第一作者。中國地質(zhì)大學(xué)（武漢）教授巫祥、上海高壓科學(xué)與技術(shù)先進(jìn)研究中心研究員王霖（現(xiàn)就職于燕山大學(xué)）、固體所博士姜樹清（現(xiàn)就職于吉林大學(xué)）等參與研究。研究工作得到國家自然科學(xué)基金、安徽省自然科學(xué)基金、合肥研究院“十三五”規(guī)劃和院長基金、中科院創(chuàng)新團(tuán)隊(duì)國際合作伙伴計(jì)劃等的支持。　　

論文鏈接

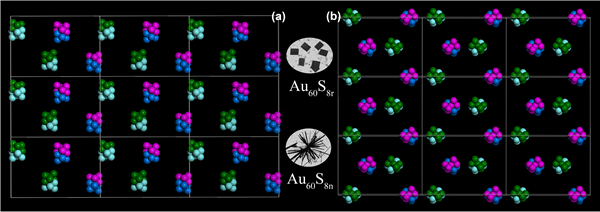

圖1.Au₆₀S₈團(tuán)簇的兩種晶相結(jié)構(gòu)（a）Au₆₀S_8r，（b）Au₆₀S_8n（插入圖分別為兩種晶相結(jié)構(gòu)所對(duì)應(yīng)單晶的光學(xué)照片）

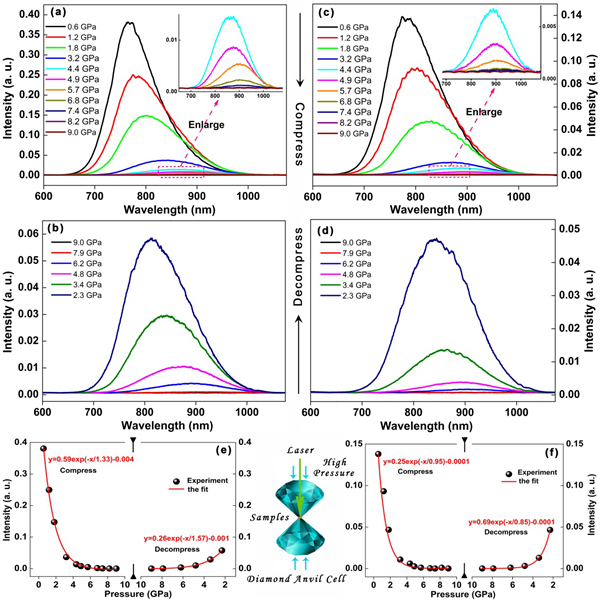

圖2.（a，b）不同壓力下Au₆₀S_8r的發(fā)射光譜（a）升壓階段（b）降壓階段；（c，d）不同壓力下Au₆₀S_8n的發(fā)射光譜（c）升壓階段（d）降壓階段；（e，f）升降下階段兩種晶相結(jié)構(gòu)發(fā)射強(qiáng)度與壓力的關(guān)系（e）Au₆₀S_8r，（f）Au₆₀S_8n（注：插入圖代表金剛石對(duì)頂砧裝置示意圖）

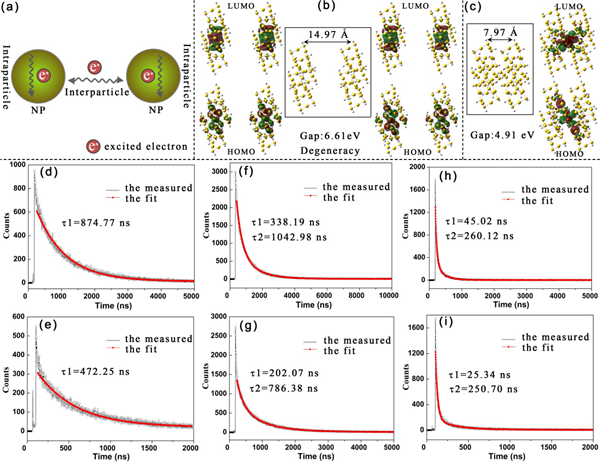

圖3.（a）激發(fā)電子非輻射轉(zhuǎn)移模型；（b，c）不同間距下Au₂₄團(tuán)簇的HOMO-LUMO分布和能隙（b）14.97 埃，（c）7.97 埃；（d-i）不同壓力下Au₆₀S_8r（d，f，h）和Au₆₀S_8n（e，g，i）的發(fā)光衰減曲線（d，e）常壓，（f，g）0.2 GPa，（h，i）1.8 GPa（注：高壓下Au₂₄團(tuán)簇晶體具有類似的熒光變化趨勢(shì)，為簡(jiǎn)化計(jì)算以Au₂₄作為計(jì)算模型 ）
