主流集成電路技術遵循摩爾定律發展，即通過縮減硅基互補型金屬氧化物半導體（CMOS）場效應晶體管的尺寸，不斷升級技術節點，實現集成電路的性能和集成度的提升。此外，集成電路還有其他的重要發展模式，比如增強抗輻照能力，滿足航天航空、核工業等特殊應用場景。近年來航天事業的蓬勃發展，特別是深空探測的興起，對抗輻照芯片提出了更高的要求，使得傳統抗輻照集成電路技術發展面臨巨大挑戰。

碳納米管（CNT）具有優異的電學性能、準一維晶格結構、化學穩定性好等特點，是構建新型CMOS場效應晶體管和集成電路的理想半導體溝道材料，有望推動未來電子學的發展。并且，由于碳納米管具有超強的碳-碳共價鍵、納米尺度橫截面積、低原子序數等特點，有望用來發展新一代超強抗輻照集成電路技術。但是，場效應晶體管中易受高能粒子輻照損傷的部分除了半導體溝道，還有柵介質層和基底，目前已報導的碳納米管抗輻照器件研究工作尚未對溝道以外的易受損區進行優化，因此未將碳納米管的超強抗輻照潛力真正發揮出來。

北京大學電子學系碳基電子學研究中心、納米器件物理與化學教育部重點實驗室張志勇-彭練矛課題組與中國科學院蘇州納米與仿生技術研究所趙建文課題組合作，系統地對碳納米管晶體管進行抗輻照加強設計，制備了對輻照損傷幾近免疫的碳納米管晶體管和集成電路。聯合課題組針對場效應晶體管的所有易受輻照損傷的部位采用輻照加強設計，優化晶體管的結構和材料，包括選用半導體碳納米管作為有源區、離子液體凝膠（Ion gel）作為柵介質、超薄聚乙酰胺(Polyimide)材料為襯底，制備了一種新型的具有超強抗輻照能力的碳納米管場效應晶體管（見圖1）。離子液體凝膠可以在碳納米管溝道表面形成雙電層，減少輻照陷阱電荷；使用超薄聚酰亞胺作為襯底，可以消除高能輻照粒子在襯底上散射和反射所產生的襯底二次輻照效應（見圖2），極大增強了晶體管的抗輻照能力。在低輻照劑量率（66.7 rad/s）下，晶體管和反相器電路能夠承受15 Mrad（Si）的總劑量輻照。在此基礎上，課題組發展了可修復輻照損傷的碳納米管集成電路，結果表明，經受3 Mrad總劑量輻照的離子膠碳納米管場效應晶體管和反相器，在100℃下退火10分鐘，其電學性能和抗輻照能力均得以修復（見圖3）。結合超強抗輻照能力和低溫加熱可修復特性，可構建對高能輻照免疫的碳納米管晶體管和集成電路。

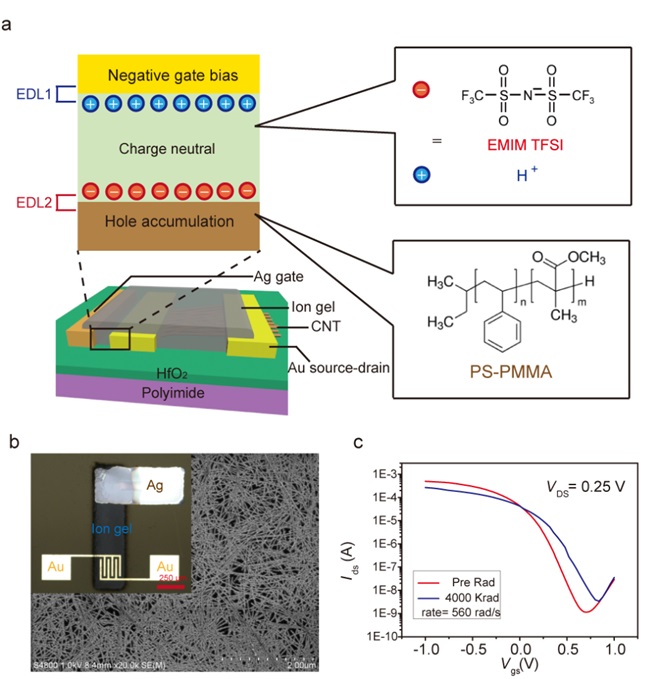

圖1. 離子膠碳納米管抗輻照晶體管

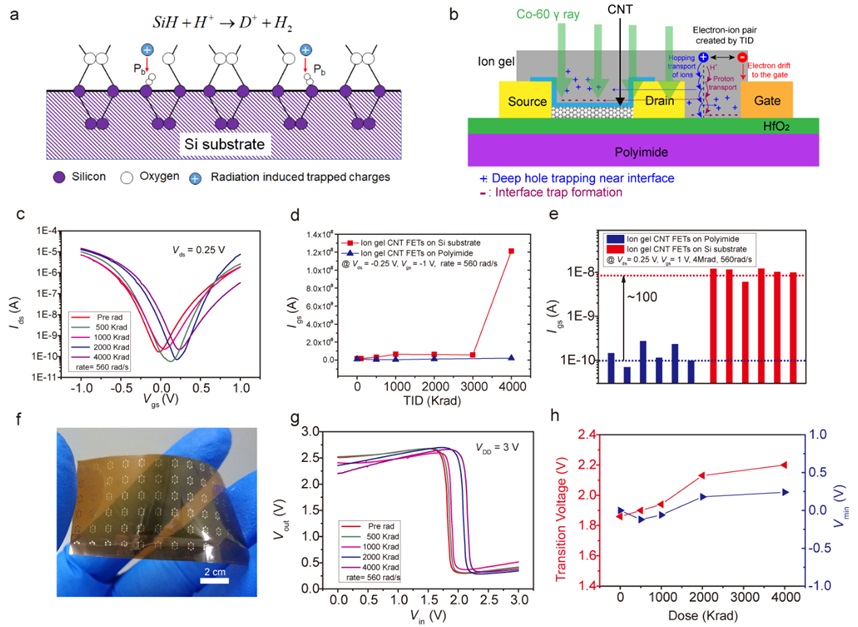

圖2. 離子膠碳納米管抗輻照晶體管和集成電路輻照加固機理

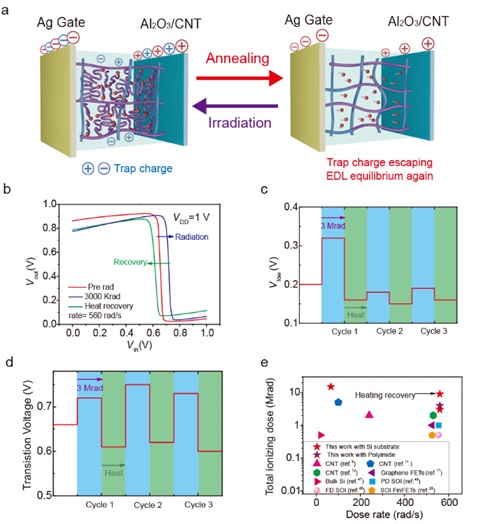

圖3. 離子膠碳納米管抗輻照晶體管和集成電路輻照修復效應

該項工作展示了碳納米管器件和集成電路在抗輻照領域應用的前景，為推進碳基抗輻照芯片的發展奠定了基礎。相關研究成果以《輻照加強與可修復的離子膠碳納米管晶體管和集成電路》（“Radiation-hardened and repairable integrated circuits based on carbon nanotube transistors with ion gel gates”）為題，于2020年8月24日在線發表于《自然 電子學》（Nature Electronics）。北京大學前沿交叉學科研究院2015級博士研究生朱馬光與電子學系2019級博士研究生肖洪山為并列第一作者，北京大學電子系碳基電子學研究中心、納光電前沿科學中心張志勇教授、彭練矛院士和中科院蘇州納米所趙建文研究員為共同通訊作者。中國科學院微電子研究所碩士研究生顏剛平和蔣見花副研究員提供了輻照損傷仿真結果。
