傳統剛性光電器件在彎曲、折疊和拉伸變形下的機械穩定性較差。納米材料和有機材料憑借其柔韌的力學性能以及高的光吸收系數或窄帶的光發射成為軟性光電子學的潛在研究對象。

成果簡介

有鑒于此，首爾國立大學Dae-Hyeong Kim等人闡述了用于柔性光電子器件(如可變形的PD和LED)的納米/微米材料和有機/聚合物材料及其在新型光電子系統中的應用，介紹了制造各種柔性和可伸縮光電子器件的先進器件設計和非常規制造方法，為下一代柔性光電子中光敏材料的光電性能和長期穩定性提供了方向。

要點1. 不同材料制備柔性可拉伸光電探測器效果

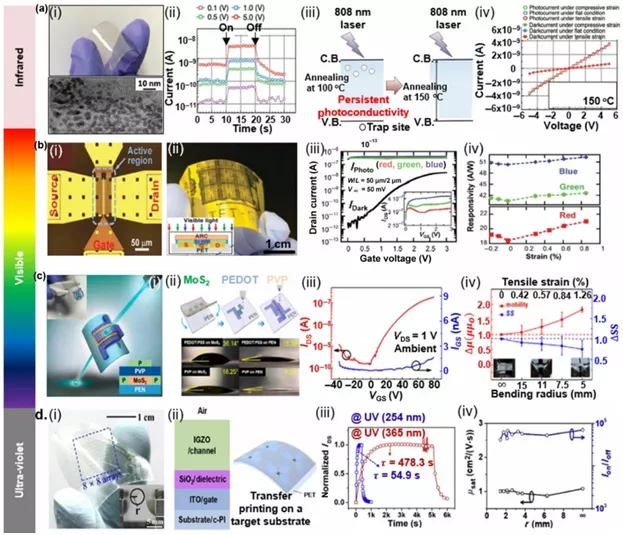

圖1. 基于納米級材料的柔性光電探測器

圖1(a)使用Ag2Se納米晶溶液處理薄膜研發了電導率高、陷阱濃度低的近紅外柔性光電探測器。基于超薄單晶硅采用后柵結構對可見光響應靈敏度高的柔性光電晶體管，顯示了在彎曲成像傳感器中的應用潛力。圖1(c)利用超薄二硫化鉬的集成層、有機層電極并用噴墨印刷制造大面積柔性透明光電晶體管陣列，經彎曲循環仍能保持原有的性能；IGZO吸附了DUV產生的解離氧而形成的表面陷阱位點，表現出優異的電學性能。

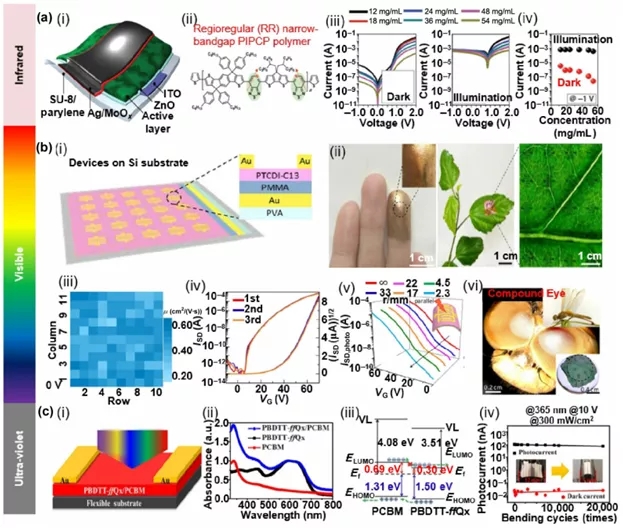

圖2. 基于有機材料的柔性光電探測器

基于PIPCP在體異質結活性層中作為供體對近紅外響應的有機柔性光電探測器(圖2(a))。PTCDI-C13H27作為活性層， PMMA作為介電層，其超薄器件可與曲面共形接觸。PTCDI- C13H27的空氣穩定性和PMMA的低陷阱密度使其具有良好的大面積均勻性和長期穩定性。圖2(c)使用新的共軛聚合物系統，BDTT作為供體, PBDTT-ffOx作為受體形成的BHJ體系對從紫外到可見光廣譜響應。

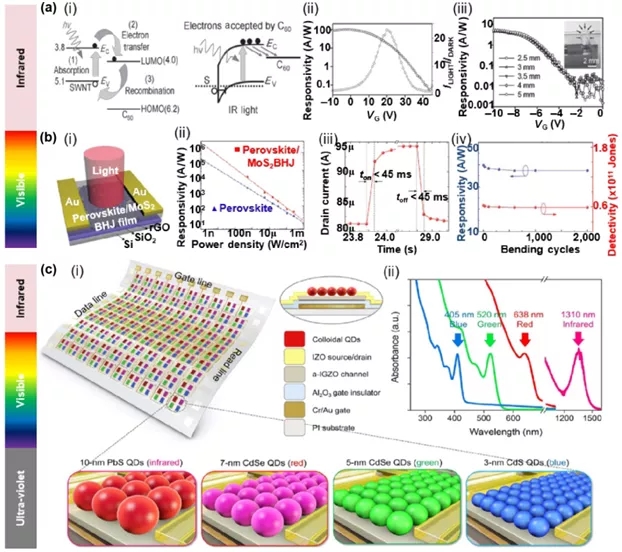

圖3. 基于混合材料的柔性光電探測器

C60與單壁碳納米管結合時能有效離解激子，形成ii型異質結，能夠提高響應率和光導增益。鈣鈦礦/還原氧化石墨烯層中引入二硫化鉬納米片所實現的異質結帶隙彎曲使二硫化鉬中的電子和空穴向石墨烯轉移，顯著提高了光響應率。量子點的螯合銅鈷酸配體降低了表面陷阱位，提高了量子點向晶體管的電荷轉移效率(圖3(c))。

要點2. 不同材料制備柔性可拉伸發光二極管效果

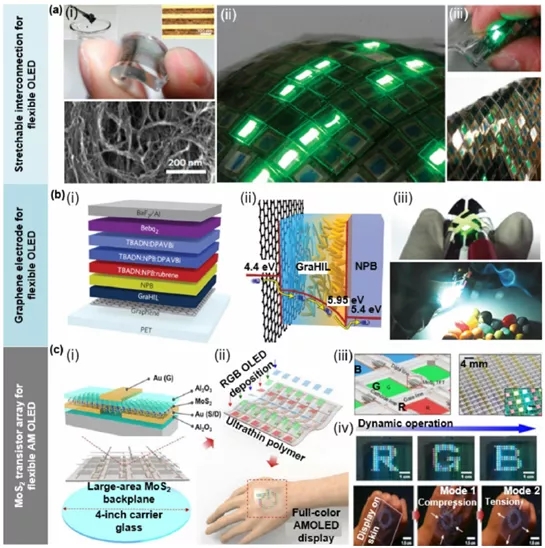

圖4. 基于有機發光材料的柔性可拉伸發光二極管

圖4(a)利用可打印彈性導體連接設計了大面積可拉伸AMOLED。獲得的可拉伸電極用于連接柔性O(shè)LED，從而提高了復合材料的導電性和拉伸性能。在聚(3,4-乙二氧基噻吩)中摻雜后的表面功函數和片電阻分別改變?yōu)?.95 eV和30 Ω/□，從而提高了空穴注入效率、電流效率、發光效率、器件穩定性。圖4(c)使用柔性MoS2薄膜作為通道層并用Al2O3封裝晶體管的可穿戴大面積的全彩AM OLED。

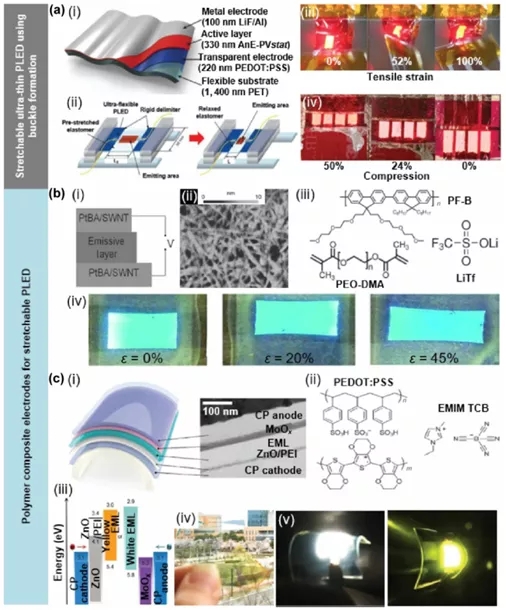

圖5. 基于無機/有機材料的柔性和可拉伸LED

圖5(a)通過沉積柔性導電和半導體聚合物，制備超薄聚合物發光二極管，以及利用超薄PET襯底上的氟化鋰(LiF)和鋁(Al)薄金屬層得到可拉伸的PLED。由電致發光聚合物層和可拉伸電極組成的可伸縮聚合物基發光器件,根據拉伸方向在聚合物基體中排列的納米管能夠獲得高的拉伸能力。由PEDOT:PSS與離子液體EMIM-TCB混合的納米纖顫導電聚合物作為陽極和陰極電極材料的柔性半透明PLED。交換反離子誘導聚合物鏈的結構重排形成有序的導電納米纖維，提高了電導率以及變形能力。

要點3. 展示可穿戴和可植入的PD和LED應用技術

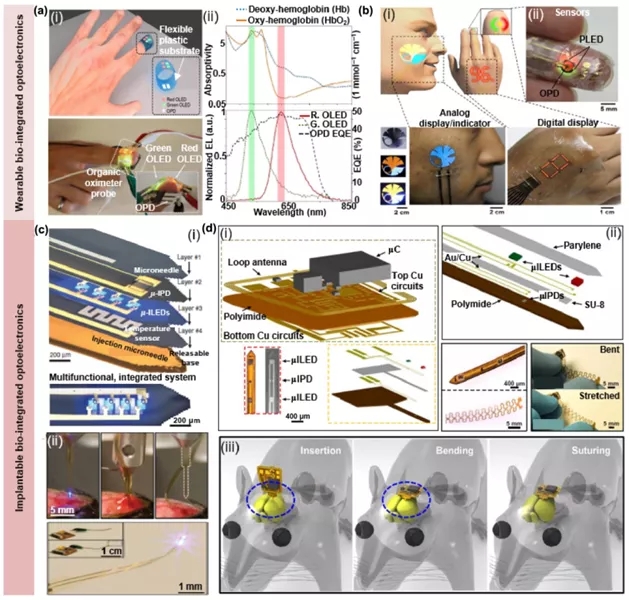

圖6. 可穿戴和可植入的PD和LED集成應用

基于可穿戴脈搏血氧計，綠色(532 nm)和紅色(626 nm)的OLED和OPD用來測量人的脈搏和動脈血氧。應用五層交替的無機和有機層的鈍化層研發由綠色和紅色PLED和OPD組成的用于脈搏血氧測定和人體皮膚上實時視覺顯示結果的超薄光電裝置。

小結

本文簡要介紹了制造各種柔性和可伸縮光電子器件的先進器件設計和非常規制造方法。為了開發柔性和可伸縮的單元器件，應提高光敏材料的光電性能和長期穩定性?？偠灾摴ぷ鲝?qiáng)調了納米和有機/高分子材料在單元器件中的應用，以及柔性和可拉伸光電子學中的系統級應用。
