顆粒在線訊：近年來，3D打印的發展如火如荼，從基于擠出式的熔融沉積和墨水直寫，到基于光投影的光固化，成型方法和機理紛繁多樣。但現有的3D打印方法對打印的空間具有高度的依賴性，基于路徑移動的打印方法需要保持移動空間與材料空間的一致性；基于投影式的打印方法由于能量的高耗散性，無法有效穿透物體。

針對上述問題，華中科技大學臧劍鋒教授團隊與合作者提出，將磁控軟體機器人的優勢應用于3D打印，結合磁場高穿透性與軟材料的大變形特點，由磁場將外部路徑的運動映射到具有大變形能力的軟體機器人上。通過非接觸式3D打印，打破空間的限制。磁控軟導管機器人末端可在體內導航定位，由導管機器人內部通道進行體外到體內的材料遞送，進而完成體內微創原位打印（入口處2~4 mm,打印面積0~27 cm2）。該工作成功的實現了磁控3D打印，2021年8月20日，以“Ferromagnetic Soft Catheter Robot for Minimally Invasive Bioprinting”為題發表于Nature Communications期刊。碩士研究生周成和羊佑舟為論文共同第一作者

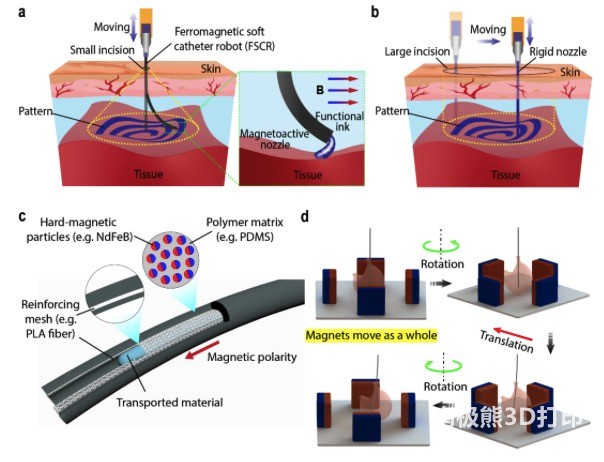

圖1 用于微創生物打印的磁控系統組成

磁軟導管機器人(FSCR)打印系統主要由軟體機器人給料系統和磁場定位系統組成。給料系統由軟導管機器人構成。軟導管機器人以硅膠彈性體為基質，內部均勻分散硬磁顆粒，通過脈沖磁場磁化后，軟導管機器人表現為具有特定磁極方向的磁導管，可在外部磁場下實現可控移動。在導管內部嵌有多股PLA細絲編織的網狀套管，該套管可有效增強軟導管機器人的徑向剛度，改善由內部流體導致的導管徑向形變，降低在給料過程中帶來的材料擠出響應的不及時性。

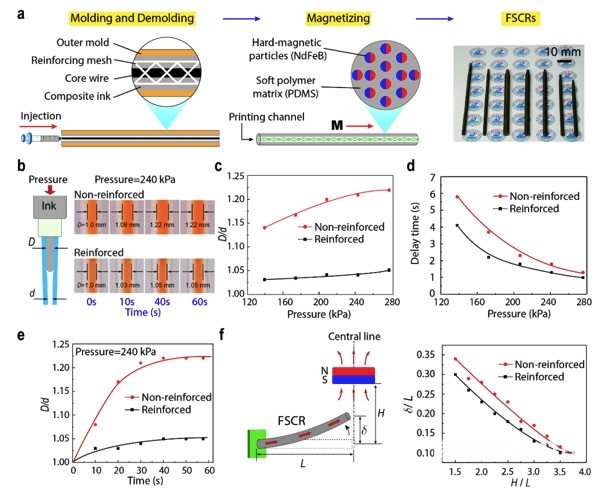

圖2 用于微創生物打印的磁軟導管機器人設計

磁場定位系統由外部疊加磁場和磁軟導管內部磁場耦合而成。外部疊加場由多塊磁極（磁極數為四）相對的永磁鐵圍成，類似麥克斯韋線圈布置。由于場分布的對稱性，該疊加磁場幾何中心處沿 z 軸具有 B_x=B_y=0。磁導管與 z 軸平行布置，導管末端與疊加磁場幾何中心重合時，磁軟導管機器人處于平衡狀態（初始狀態）。在疊加磁場的整體移動下，磁力矩和磁梯度力作用于場內的磁軟導管，產生彎曲。在該特殊場布置下，磁軟導管的自由端會被限制在幾何中心附近，實現跟隨運動。

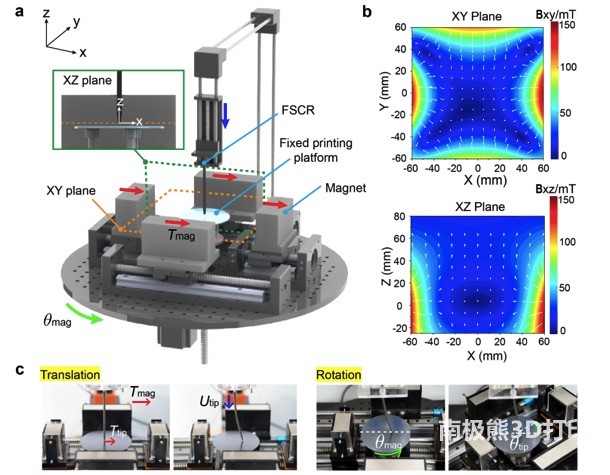

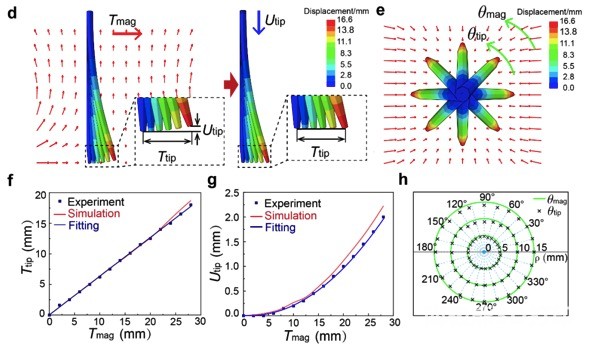

圖3 磁控系統的設計

該工作利用磁控打印系統將彈性硅膠和導電銀漿（粘度~340 Pa·s）在平面上打印成各種圖案或功能性器件，如六瓣花、方形螺旋、3D 管、 3D 支架和無線供電模塊。為了展示微創原位生物打印在曲面上的有效性，研究人員通過預先對目標位置掃描建模，并以微創方式成功在麻醉活鼠肝臟表面打印導電水凝膠圖案。

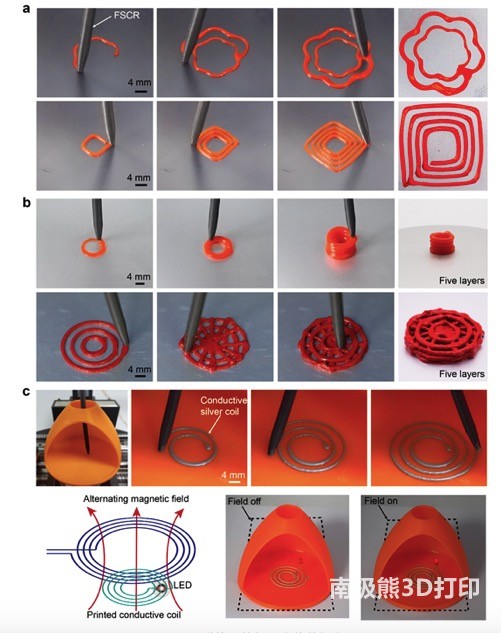

圖3 磁軟導管機器人體外打印

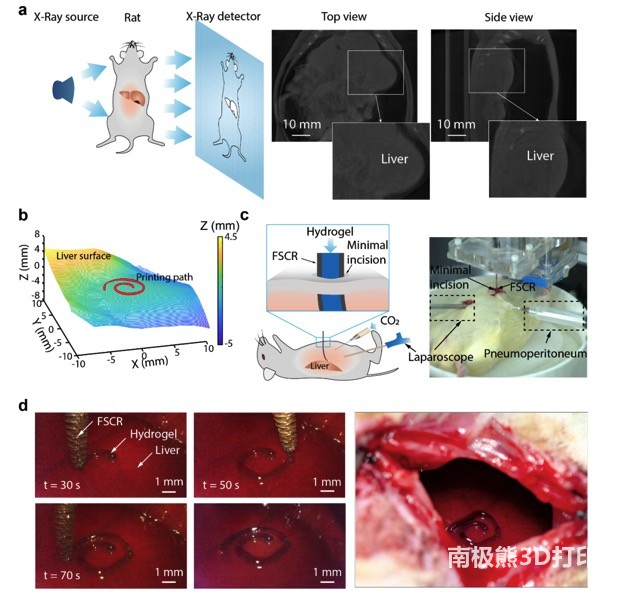

圖4 磁軟導管機器人實現微創體內打印
