2616
2022-03-24
顆粒在線訊：離子插層輔助剝離是制備二硫化鉬（MoS2）納米片最古老、最流行的方法。鋰離子插層常用的有機(jī)鋰試劑是正丁基鋰（n-BuLi）和萘化鋰（Nap-Li），但n-BuLi的高致熱性和Nap-Li的過度還原能力阻礙了它們的廣泛應(yīng)用。近日，武漢大學(xué)錢江鋒提出了一種快速有效的方法，通過氧化還原電位匹配的化學(xué)鋰化反應(yīng)，成功將塊狀MoS2剝離成單分子層。
本文要點(diǎn)：

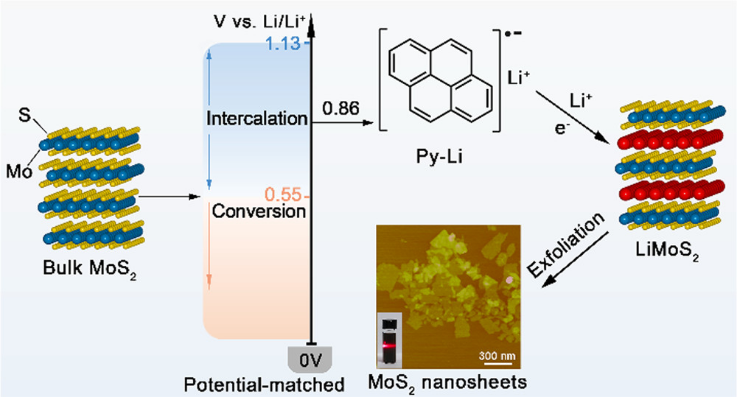

1）研究人員選擇了具有四元共軛芳環(huán)的芘鋰作為鋰化試劑。其氧化還原電勢正好介于MoS2的插層電勢和分解電勢之間，從而形成了理想的鋰插層形成三元LiMoS2化合物。相反，NaP-Li過強(qiáng)的還原能力導(dǎo)致MoS2分解為Mo和Li2S，導(dǎo)致其層狀結(jié)構(gòu)的破壞。此外，MoS2與Py-Li的完全嵌鋰反應(yīng)在室溫下可在1 h內(nèi)完成，明顯快于以往報道的常規(guī)方法。
2）在水中簡單剝離后，得到的MoS2納米片的理想厚度為1.2 nm，單層產(chǎn)率高達(dá)80%。這些MoS2納米片還表現(xiàn)出優(yōu)異的電化學(xué)儲鋰性能，0.1 A g?1的可逆容量為1113.3 mAhg?1，3 A g?1的倍率容量為591.9 mAhg?1，以及出色的循環(huán)穩(wěn)定性，400次循環(huán)后容量保持率為88%。
所提出的電位匹配的化學(xué)鋰化法是通用的，并有望擴(kuò)展到制備各種TMD納米片。
文章鏈接：
Xiaolong Zhu, et al, Exfoliation of MoS2 Nanosheets Enabled by a Redox-Potential-Matched Chemical Lithiation Reaction, Nano Lett., 2022
DOI: 10.1021/acs.nanolett.2c00148
https://doi.org/10.1021/acs.nanolett.2c00148
上一篇： 天津工業(yè)大學(xué)ACS Nano：一種用于高溫隔熱材料的質(zhì)子供體調(diào)節(jié)的機(jī)械堅固的芳綸納米纖維氣凝膠薄膜
下一篇： 中國科學(xué)技術(shù)大學(xué)：仿生非連續(xù)Bouligand結(jié)構(gòu)納米復(fù)合材料研制取得新思路
版權(quán)與免責(zé)聲明：
（1） 凡本網(wǎng)注明"來源：顆粒在線"的所有作品，版權(quán)均屬于顆粒在線，未經(jīng)本網(wǎng)授權(quán)不得轉(zhuǎn)載、摘編或利用其它方式使用上述作品。已獲本網(wǎng)授權(quán)的作品，應(yīng)在授權(quán)范圍內(nèi)使用，并注明"來源：顆粒在線"。違反上述聲明者，本網(wǎng)將追究相關(guān)法律責(zé)任。
（2）本網(wǎng)凡注明"來源：xxx（非顆粒在線）"的作品，均轉(zhuǎn)載自其它媒體，轉(zhuǎn)載目的在于傳遞更多信息，并不代表本網(wǎng)贊同其觀點(diǎn)和對其真實(shí)性負(fù)責(zé)，且不承擔(dān)此類作品侵權(quán)行為的直接責(zé)任及連帶責(zé)任。其他媒體、網(wǎng)站或個人從本網(wǎng)下載使用，必須保留本網(wǎng)注明的"稿件來源"，并自負(fù)版權(quán)等法律責(zé)任。
（3）如涉及作品內(nèi)容、版權(quán)等問題，請在作品發(fā)表之日起一周內(nèi)與本網(wǎng)聯(lián)系，否則視為放棄相關(guān)權(quán)利。
