顆粒在線訊：鈣鈦礦太陽能電池具有成本低、光電轉(zhuǎn)換效率高等優(yōu)點。經(jīng)過十多年的快速發(fā)展，鈣鈦礦單結(jié)電池效率已超過25%，基于鈣鈦礦的多結(jié)疊層電池效率已超過30%，鈣鈦礦太陽能電池被認(rèn)為是未來頗具應(yīng)用潛力的光伏技術(shù)之一。

　　光電轉(zhuǎn)換效率是太陽能電池的核心指標(biāo)之一，為實現(xiàn)高效率的鈣鈦礦太陽能電池，常采用可與鈣鈦礦形成I型異質(zhì)結(jié)能級結(jié)構(gòu)的二次相碘化鉛（PbI2）來阻擋載流子在多晶鈣鈦礦晶界或表面缺陷處復(fù)合。此前，中國科學(xué)院半導(dǎo)體研究所發(fā)現(xiàn)基于二次相PbI2的鈣鈦礦電池較難兼顧效率和穩(wěn)定性（Advanced Materials，2017,29,1703852），原因在于PbI2二次相的存在或提供了鈣鈦礦分解以及離子移動通道，使鈣鈦礦材料以及電池器件長期穩(wěn)定性較差，且易產(chǎn)生較大的電滯。因此，如何設(shè)計穩(wěn)定的二次相，既能實現(xiàn)鈍化鈣鈦礦缺陷，又能獲得穩(wěn)定的鈣鈦礦吸光材料，從而實現(xiàn)既高效又穩(wěn)定的鈣鈦礦太陽能電池是當(dāng)前該領(lǐng)域的重要課題之一。

　　近日，半導(dǎo)體所研究員游經(jīng)碧帶領(lǐng)團(tuán)隊發(fā)現(xiàn)，通過在鈣鈦礦材料中引入少量氯化銣（RbCl），可將常見的引起鈣鈦礦不穩(wěn)定的二次相PbI2轉(zhuǎn)化成為全新的熱穩(wěn)定性和化學(xué)穩(wěn)定性好的(PbI2)2RbCl（簡稱PIRC）（圖1A、B）。研究實現(xiàn)了85oC條件下鈣鈦礦材料熱穩(wěn)定性大幅度提升，同時鈣鈦礦材料的離子遷移勢壘提高了3倍，離子遷移得到有效抑制（圖1C、D）。此外，研究發(fā)現(xiàn)通過抑制PbI2消除了鈣鈦礦/PbI2界面的強限域?qū)е碌哪軒ё兇髥栴}，減小了鈣鈦礦材料的帶隙，擴(kuò)展了對太陽光吸收范圍?；讷@得的高穩(wěn)定性、光吸收擴(kuò)展的鈣鈦礦材料，該團(tuán)隊研制出認(rèn)證效率為25.6%的鈣鈦礦太陽能電池（圖2A），為目前公開發(fā)表的單結(jié)鈣鈦礦太陽能電池世界最高效率。電池器件1000小時放置和85攝氏度加速老化分別保持初始效率的96%和80%（圖2B、C）。該工作同時實現(xiàn)了鈣鈦礦太陽能電池的高光電轉(zhuǎn)換效率和高穩(wěn)定性，為鈣鈦礦電池的進(jìn)一步發(fā)展以及產(chǎn)業(yè)化奠定了堅實的基礎(chǔ)。

　　相關(guān)研究成果以Inactive (PbI2)2RbCl stabilizes perovskite films for efficient solar cells為題，發(fā)表在Science上。研究工作得到國家重點研發(fā)計劃、國家杰出青年科學(xué)基金、中科院創(chuàng)新交叉團(tuán)隊、國家優(yōu)秀青年科學(xué)基金、中南大學(xué)、北京市科學(xué)技術(shù)委員會，以及中南大學(xué)、上海同步輻射光源、武漢大學(xué)等的支持。

　　圖1.A、具有PIRC二次相鈣鈦礦的掃描電子顯微鏡照片；B、有無PIRC的鈣鈦礦薄膜X射線衍射圖譜（插圖為局部放大圖）；C與D分別為有無PIRC的鈣鈦礦電導(dǎo)與溫度關(guān)系圖。

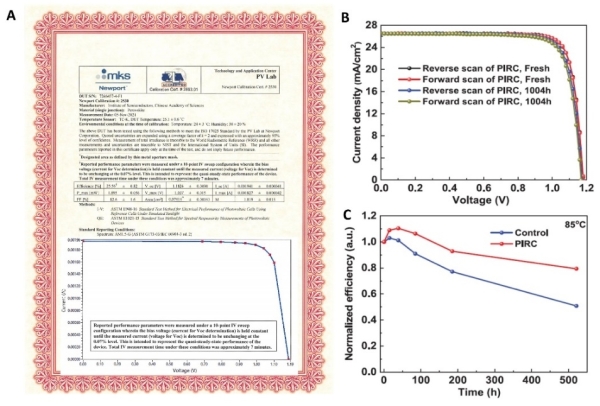

　　圖2.A、第三方權(quán)威機構(gòu)美國Newport認(rèn)證書，認(rèn)證效率為25.6%，插圖為認(rèn)證效率曲線；B、有無穩(wěn)定二次相PIRC器件放置的電流-電壓曲線；C、有無穩(wěn)定二次相PIRC器件在85oC加速老化下的穩(wěn)定性。
