顆粒在線訊：2022年9月7日，Mantle公司推出一款價值35萬美元（約243萬人民幣）的新設備，它可以3D打印用于注射成型塑料的模具鑲件。

技術背景

塑料注塑成型是指在一定溫度下，通過螺桿攪拌完全熔融的塑料材料，用高壓射入模腔，經冷卻固化后，得到成型品的方法。該工藝始于20世紀20年代，已有近百年的發展歷史，是目前使用非常廣泛、非常成熟的工業制造技術。

但是制造這些鋼模是極其精確的工作，需要很長時間（多年）才能成為一名工具制造者。另外，培養一名合格的工具制造者，除了需要足夠的時間，還需要經驗和相應的設計能力。

還有一點，雖然注塑件可以在可以忽略不計的時間內制成數萬個，但是制造這種工具需要花費數周的時間。對于那些小型模具公司而言，通常需要六到八周或更久。尤其在全球供應鏈斷裂期間，有的甚至可以達到12周以上。因此，Mantle沒有放過這個3D打印模具市場前景。

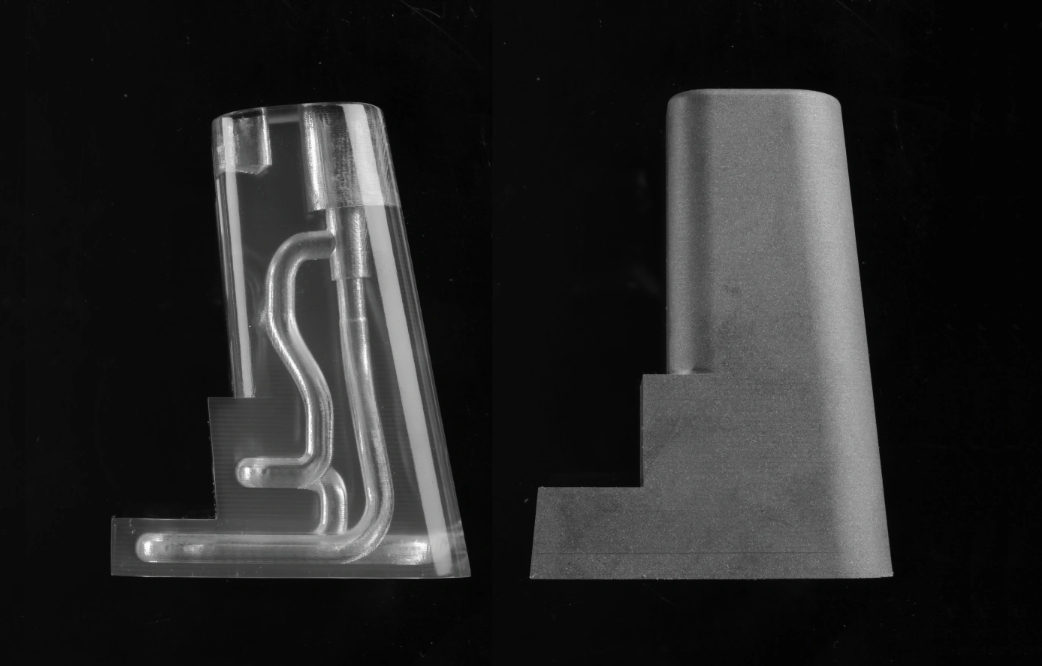

△TrueShape技術可生產滿足工具制造商苛刻要求的精密部件

遇到的問題和市場前景

但是，熊友們可能會問，為什么不直接3D打印這些模具呢？其實這里面涉及很多問題。這些工具需要非常耐磨、精確、耐溫，而且表面處理需要近乎完美。目前，沒有太多的3D打印技術能滿足所有的要求，所以，這也是Mantle看好該領域的一個重要切入點。

Mantle公司的首席執行官兼聯合創始人Ted Sorom興奮地回憶起公司的起源，他表示："我被介紹給我的聯合創始人，他已經開始使用3D打印技術，來制造連接太陽能電池板的導線

。從那時起，他開始嘗試打印實物，而我對創辦一家珠寶公司并不感興趣。大約一個半月后，他在非常便宜的設備上打印出了低碳鋼，在當時，還沒有其他人能做到這一點。所以，早在2015年，我就加入了他，并將該技術推向市場。在過去的六年里，我們一直在開發這項技術?！?/p>

當兩人開始用低碳鋼打印時，Sorom立即意識到，會有一個非常重要的利基市場可以使用這項技術。

他們不是用3D打印機來小批量打印零件或原型零件，而是用3D打印機來制造對大規模制造過程至關重要的零件（例如模具），無論是沖壓模具還是注射成型工具。兩者都需要極其精確的表面光潔度和耐用性。

Sorom解釋：“工具領域的表面光潔度、公差和材料耐久性要求是極其苛刻的，這些工具被用于數百萬次的循環，以實現大規模重復生產。因此，我們已經創造了一種技術，可創造最終零件的嵌件。我們今天打印的材料類似于P20工具鋼，我們稱之為P2x。另一種是H13鋼?！?/p>

P20和H13，這是兩種常用的注射成型材料，它們具有極強的耐用性，對于模具來說可以使用數十萬次，甚至數百萬次。

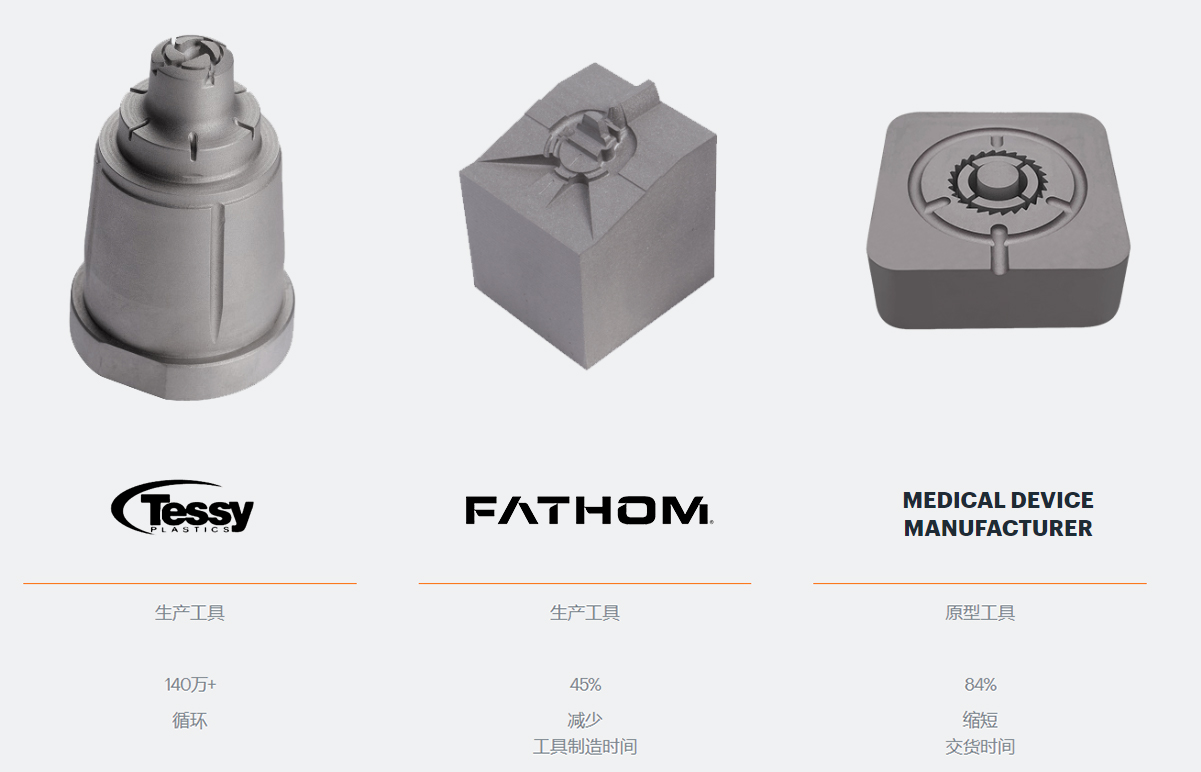

△TrueShape技術對應客戶需求，生產的精密部件

TrueShape工藝

該公司開發出一種FDM工藝，打印過程類似于MakerBot等公司的長絲打印機，采用一種膏狀材料，使用一種攜帶金屬粉末的液體載體。在打印完一層后，通過干燥過程去除液體成分，從而形成了一個密集的金屬粉末體。10層左右后，該過程會使用高速切割工具（很像數控銑床）來切割少量的材料，從而形成所需的表面光潔度和公差。每隔10層左右重復一次。

Sorom解釋道：“在這個過程，由金屬粉末組成的構建體，被密密麻麻地粘合劑固定在一起。再把它放進一個爐子里，將它濃縮成一個固體金屬零件。也就是說總共分為兩步。第一步在機器上打印和成型，第二步在一個爐子里燒結零件?！?/p>

這樣做的好處是，數控機床在獲得高精度零件方面非常出色，但難點是，工具鋼非常堅硬，數控機床的切割工具切割過程非常緩慢。所以，通過在燒結前對零件進行整形，該公司得到了兩方面的好處：得以再更軟的材料上進行精密整形，然后 "烘烤 "零件實現最終硬化。

Sorom說：“這就是我們?yōu)楹文軌虻玫揭粋€(gè)具有表面光潔度和細節的產品，這也是我們?yōu)榭蛻艄?jié)省大量時間和成本的地方。我們采用3D打印生產這些模具的時間減少了70%，成本減少了50%。"

這些機器需要35萬美元這聽起來可能很貴，但對于制造工具的金屬加工廠來說，這與他們已經使用的EDM和高端CNC設備大致相符。所以，一臺35萬美元的設備，可以將生產時間縮短70%，這絕對是一筆劃算的買賣，據了解，該公司的第一批生產系統計劃在2023年上半年交付。
