顆粒在線訊：生物質材料作為一種可持續資源，特別是悄然興起的生物質摩擦電材料，在環境、能源、生物醫藥以及航空航天等許多領域扮演了至關重要的角色。其中，生物質基可穿戴觸覺傳感器由于可降解性，生物相容性等優點已被廣泛關注。相比傳統傳感器，具有可見光反饋的可視化觸覺傳感器可直接、直觀地識別觸摸并做出相應反饋，操作簡單、易于決策且可實現機器與用戶之間的動態交互，為電子皮膚和人工智能等領域的發展提供了新契機。然而，傳感信號的獲取、傳輸與表達仍然面臨很大挑戰，可視化觸覺傳感器的供能方式，設備的便攜性以及生物兼容性等問題，仍然需要從材料、電氣、人工智能等多個領域共同突破。

在此，王雙飛院士團隊聶雙喜教授課題組報道了一種新型的可視化觸覺傳感器，實現了無需外接電源的自供電觸覺反饋。并將可視化元件進行有源矩陣集成，構建了可以實現手部應力強度反饋以及抓取狀態感知的可視化、可穿戴觸覺傳感器。相關論文以題為“Wearable Triboelectric Visual Sensors for Tactile Perception”發表在Advanced Materials。

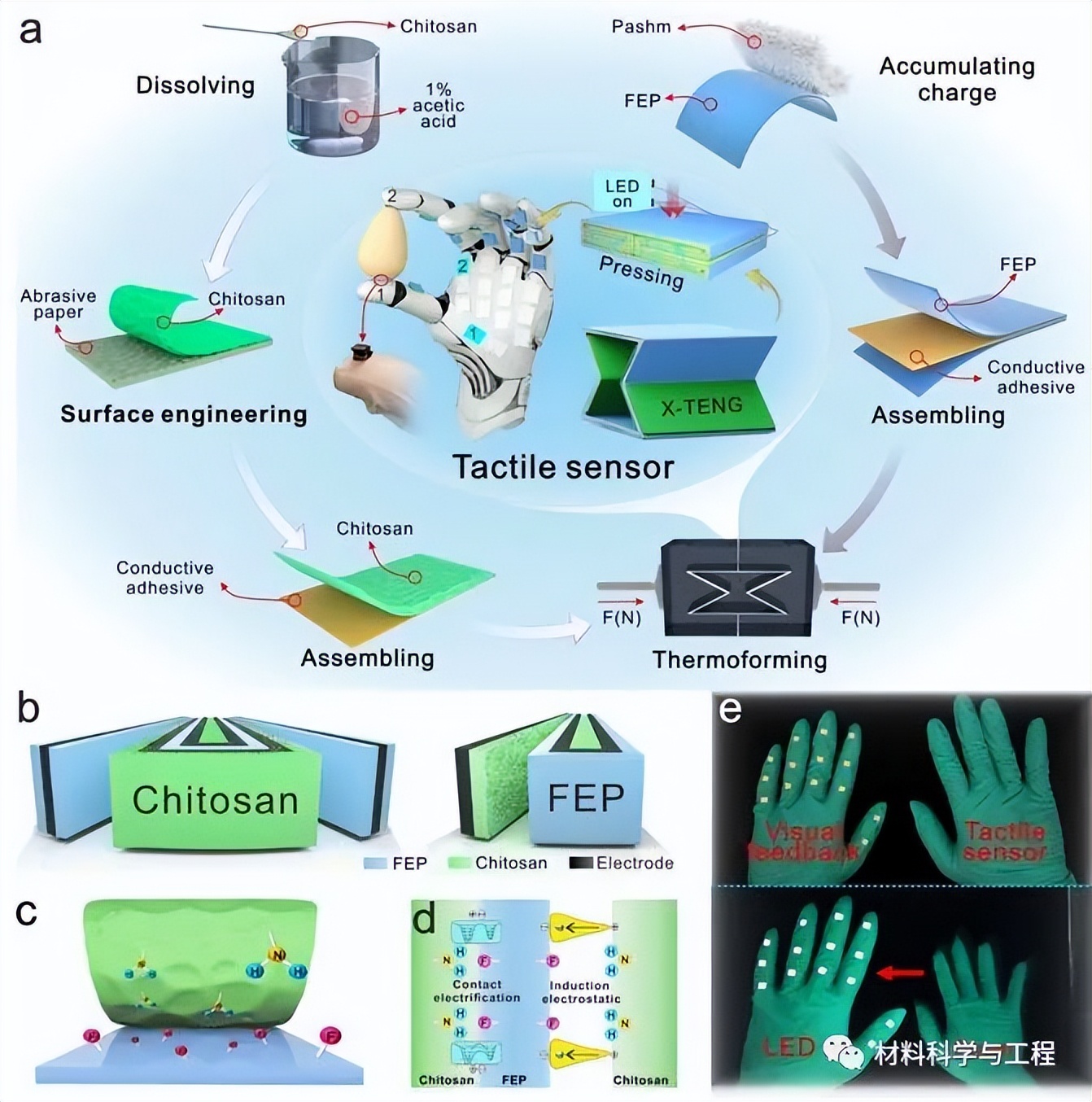

圖1. 用于可穿戴可視化觸覺傳感器的X-TENG。（a）多通道集成觸覺可視化傳感的自供電傳感器的制備示意圖。（b）單元結構X-TENG的結構細節放大示意圖。（c）CS表面粗糙形貌示意圖。（d）多層復合膜結構的摩擦起電機理示意圖。（e）可穿戴可視化觸覺傳感器在全掌感觸前后的光學圖像。

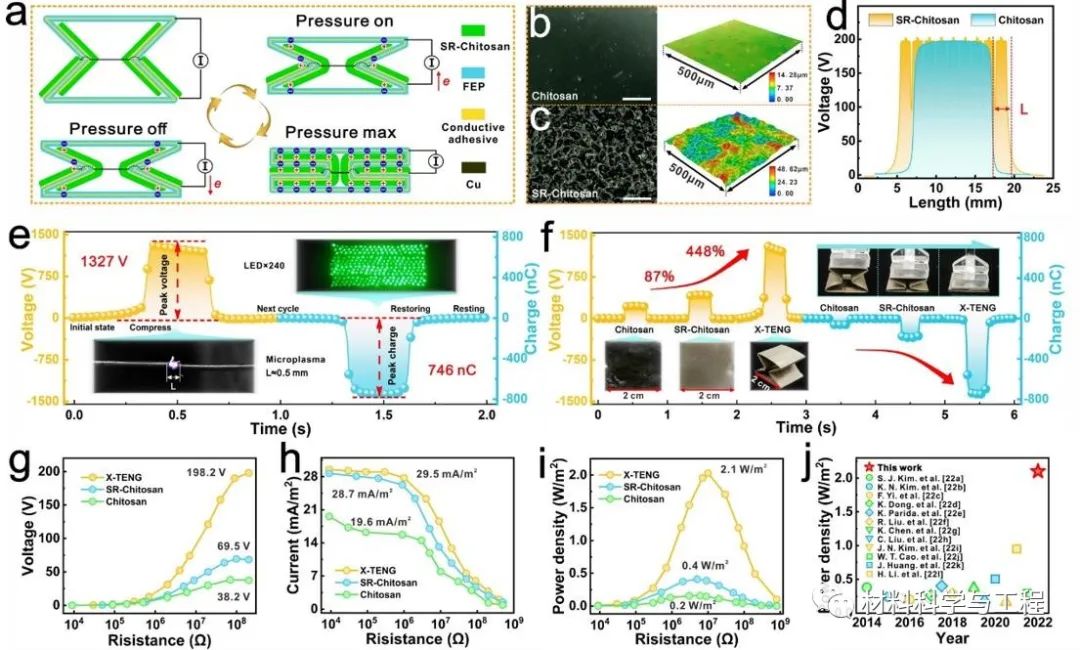

圖2 X-TENG工作機制及性能。（a）X-TENG的工作機制示意圖。（b-c）CS與粗糙化CS的表面形貌圖。（d）為X-TENG電性能有限元模擬圖。（e）為X-TENG一次工作過程的開路電壓和轉移電荷量。（f）為CS、粗糙化CS和X-TENG的電性能對比。（g-i）對比了CS、粗糙化CS和X-TENG的開路電壓、短路電流和功率密度。（j）X-TENG與其他先進文獻的功率密度比較圖。

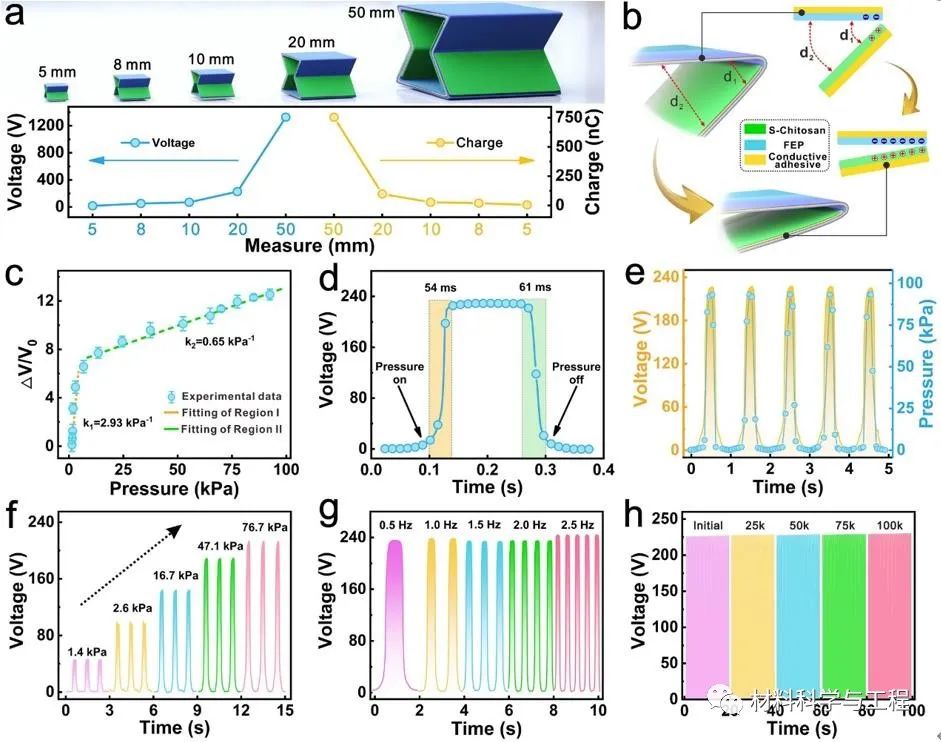

圖3. X-TENG的傳感響應性能。（a）不同尺寸X-TENG的開路電壓和轉移電荷量對比數據圖。（b）按壓作用下X-TENG邊角與中心摩擦電信號示意圖。（c）為X-TENG應力傳感的靈敏度。（d）為X-TENG壓力傳感的響應時間。（e）為X-TENG動態壓力與電信號曲線圖。（f）為X-TENG在不同應力下的傳感電信號曲線。（g）為X-TENG在不同頻率下的傳感電信號曲線。（h）為X-TENG在超過100000次的循環穩定性測試。

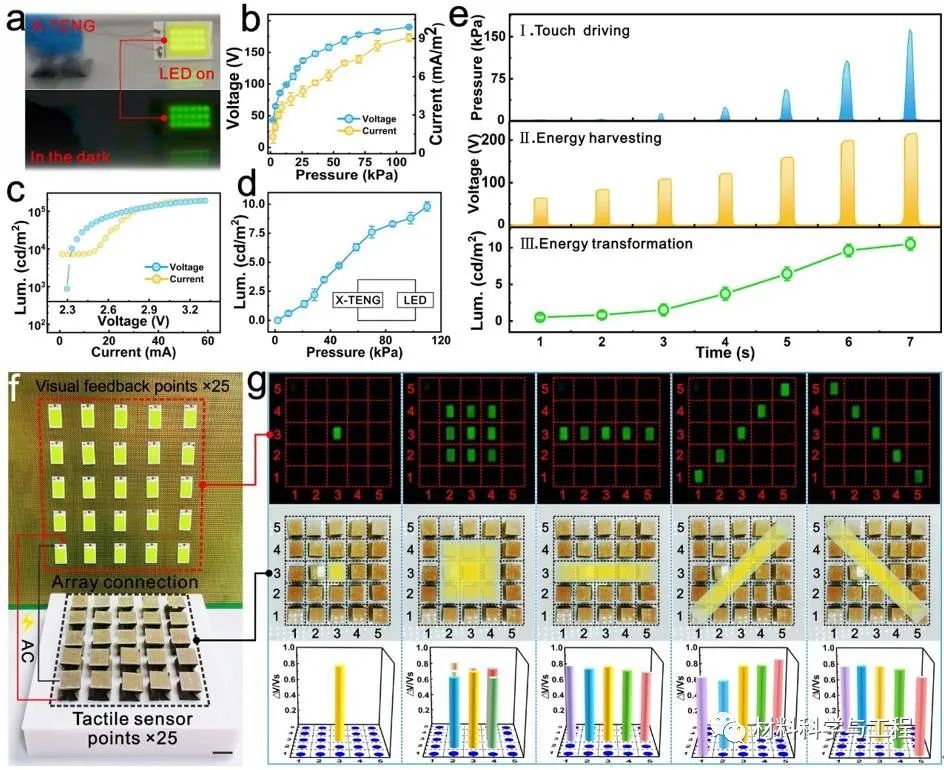

圖4. 有源矩陣集成X-TENG可視化傳感的性能優化. （a）為X-TENG在手指觸碰下驅動LED的光學圖像。（b）為X-TENG在不同負載下的輸出電壓與輸出電流。（c）為L(zhǎng)ED在不同輸入電壓和電流下的亮度趨勢圖。（d）X-TENG串聯LED光源在不同應力下的亮度趨勢圖。（e）X-TENG串聯光源在不同應力下產生的電信號和光亮度曲線圖。（f）X-TENG通過5×5有源矩陣集成作為觸覺傳感器的光學圖像。（g）不同觸碰點位觸覺傳感器的光映射分布圖與電信號分布圖。

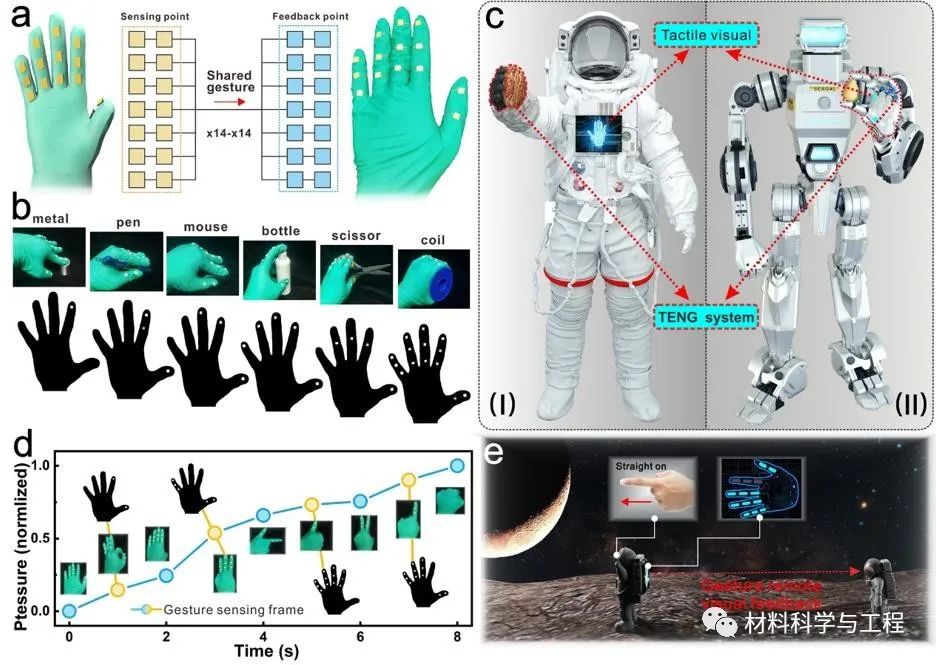

圖5. 手掌有源矩陣集成X-TENG可視化傳感的應用。（a）多點位陣列觸覺傳感器的集成鏈接示意圖。（b）集成X-TENG系統不同抓握狀態下的光學圖像和對應的可視化陣列光源圖像。（c）在宇航員和未來機器人手掌上集成可視化觸覺系統的示意圖。（d）不同手勢狀態下觸覺陣列序列的相關性圖。（e）通過遠程的可視化傳感可實現在黑暗條件下的手語識別示意圖。

此研究通過摩擦電材料的表面形貌構造及折紙工藝實現了可穿戴自供電觸覺系統前所未有的輸出功率密度（2.1 W/m2），同時這種X-TENG具有出色的應力靈敏度（2.93 kPa-1）和電信號相應時間（51 ms）。采用X-TENG構建的可視化傳感器在人類觸覺壓力范圍內（100 kPa）輕松將觸摸刺激轉換為視覺可見的光信號（9.8 cd/m2），實現了手掌抓取狀態和手勢信息傳輸?shù)倪h(yuǎn)程交互方式。X-TENG在視覺傳感方面的效率和可擴展性已經得到證明，自供電遠程可交互視覺觸覺傳感器將為人機交互方法提供潛力。

來源：材料科學與工程
