顆粒在線訊：在納米尺度上的多材料三維（3D）制造一直是人們長期追求的目標。大多數三維納米制造技術依靠平版印刷方法來創建具有納米級分辨率的復雜結構，其中光引發的化學反應，如光聚合和光還原是關鍵。盡管以前有許多嘗試，但納米制造的材料選擇仍然主要限于聚合物材料或金屬。在不影響現有結構復雜性、納米級特征尺寸和材料功能的情況下，為更廣泛的材料類別提供制造解決方案仍然是一個關鍵的挑戰。通過材料的直接組裝來制造設計的三維納米結構已經成為一種有效的納米制造策略。該方法的一個先決條件是有選擇地控制材料構件的移動和隨后的整合，如納米顆粒（NPs）或大分子，具有納米級的精度。盡管策略簡單明了，但現有方法都沒有提供可推廣的解決方案來自不同材料的顆?？偸怯忻黠@不同的物理或化學性質，由于缺乏合適的驅動力，要系統地操縱它們在一個單一系統中的組裝是基本不可能的。

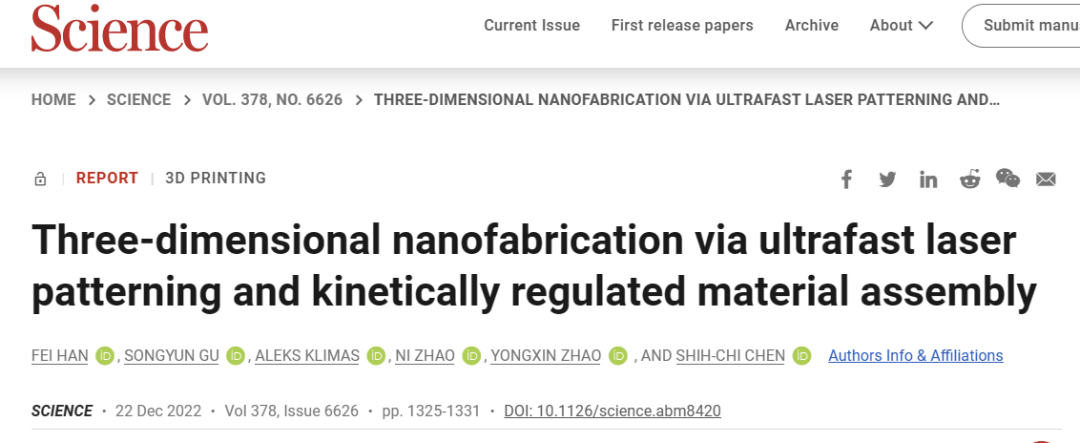

基于以上挑戰，香港中文大學陳世祈教授和卡內基梅隆大學招永欣教授聯合提出了一種用材料庫制造任意三維納米結構的策略，包括金屬、金屬合金、二維材料、氧化物、金剛石、上轉換材料、半導體、聚合物、生物材料、分子晶體和油墨。具體來說，由飛秒光片形成圖案的水凝膠被用作模板，可以直接組裝材料以形成設計的納米結構。通過微調曝光策略和圖案化凝膠的特征，實現了20至200nm分辨率的二維和三維結構。作者制造了納米設備，包括加密的光存儲和微電極，以展示其設計的功能和精度。這些結果表明，此方法為不同類別的材料的納米制造提供了一個系統的解決方案，并為復雜的納米設備的設計提供了進一步的可能性。相關成果以“Three-dimensional nanofabrication via ultrafast laser patterning and kinetically regulated material assembly”發表在最新一期《Science》上。

制造設計與工藝

制作步驟的示意圖如圖1A-D，作者首先用此fs光片圖案系統對膨脹的水凝膠進行圖案制作。然后作為一個時間聚焦的光片投射到凝膠上，以實現快速圖案化（圖1E）。然后將圖案化的凝膠在目標材料的溶液中孵化2小時。生成具有亞微米分辨率的三維結構（圖1G）。由于丙烯酸基水凝膠在酸中會收縮，在材料沉積之前，可以將圖案的凝膠在鹽酸中預縮，創造出低于衍射極限的小特征（圖1C）。在一些不需要永久支架的應用中，可裂解交聯劑、燒結或化學蝕刻可用于去除凝膠。為了探索激光輻照如何改變其微觀結構，作者用SEM表征了一個圖案的凝膠。凝膠被收縮并冷凍干燥以去除保留的水分。結果顯示，水凝膠基底在圖案化的地方被部分腐蝕（圖1F），留下了比未暴露的區域更多的多孔網絡結構。

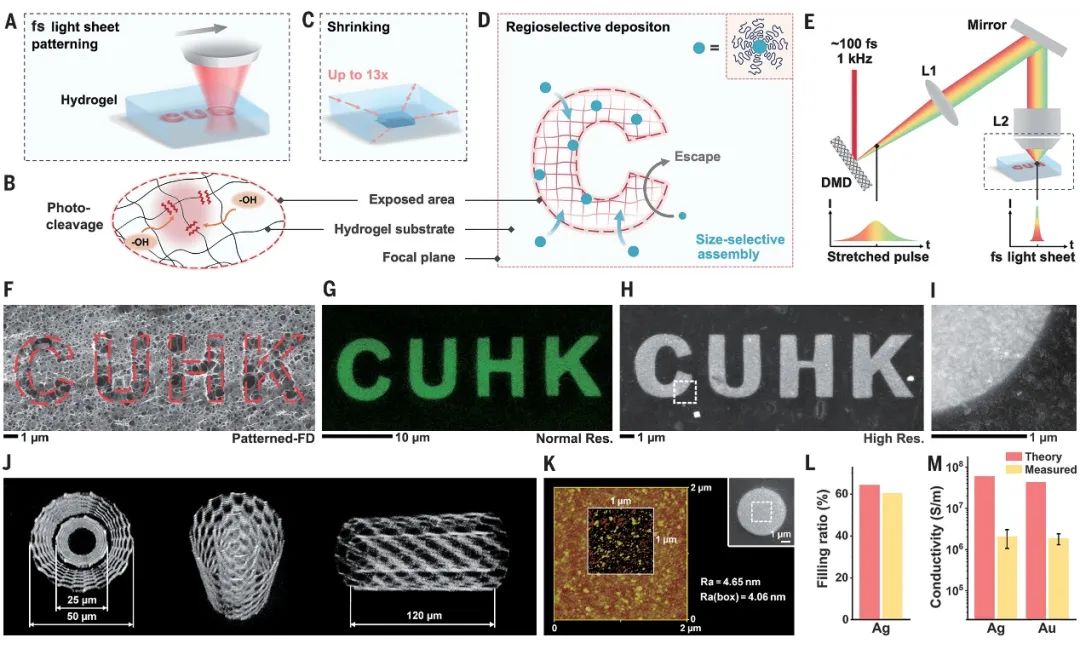

圖 1.制造設計、工藝和結果

材料多樣性

羥基的加入預計會增加暴露部位的氫鍵的形成。作者利用這一效應來選擇性地附著合適的材料來構建三維納米結構。作者設計了一組中國十二生肖作為測試圖案來檢驗此方法。其中六個圖案用不同的親水材料沉積，以促進氫鍵的形成，包括兩條龍的CdSe量子點（QDs）（圖2A），此外，作者分別用不同的材料制作的生肖如圖2I-M。為了證明立體控制普遍適用于不同化學或物理性質的材料，作者將不同的NPs沉積到其余六個十二生肖中（圖2D-F，H，）。該方法還允可以制造合金結構（圖2C），通過直接將凝膠與兩種NPs的混合溶液孵化。接下來，作者展示了制造不同材料和特征尺寸的復雜三維結構的能力。首先，在不預縮凝膠的情況下，用不同的材料依次對一系列多面體進行圖案和沉積（圖2N-R）。由于這些材料是按體積組裝的，當與fs光片系統結合時，該方法可以快速制造大面積的三維結構（圖2S-U）。值得注意的是，此系統僅在0.18秒內就完成了圖案化過程，在傳統的點掃描系統中通常需要幾分鐘到幾小時。

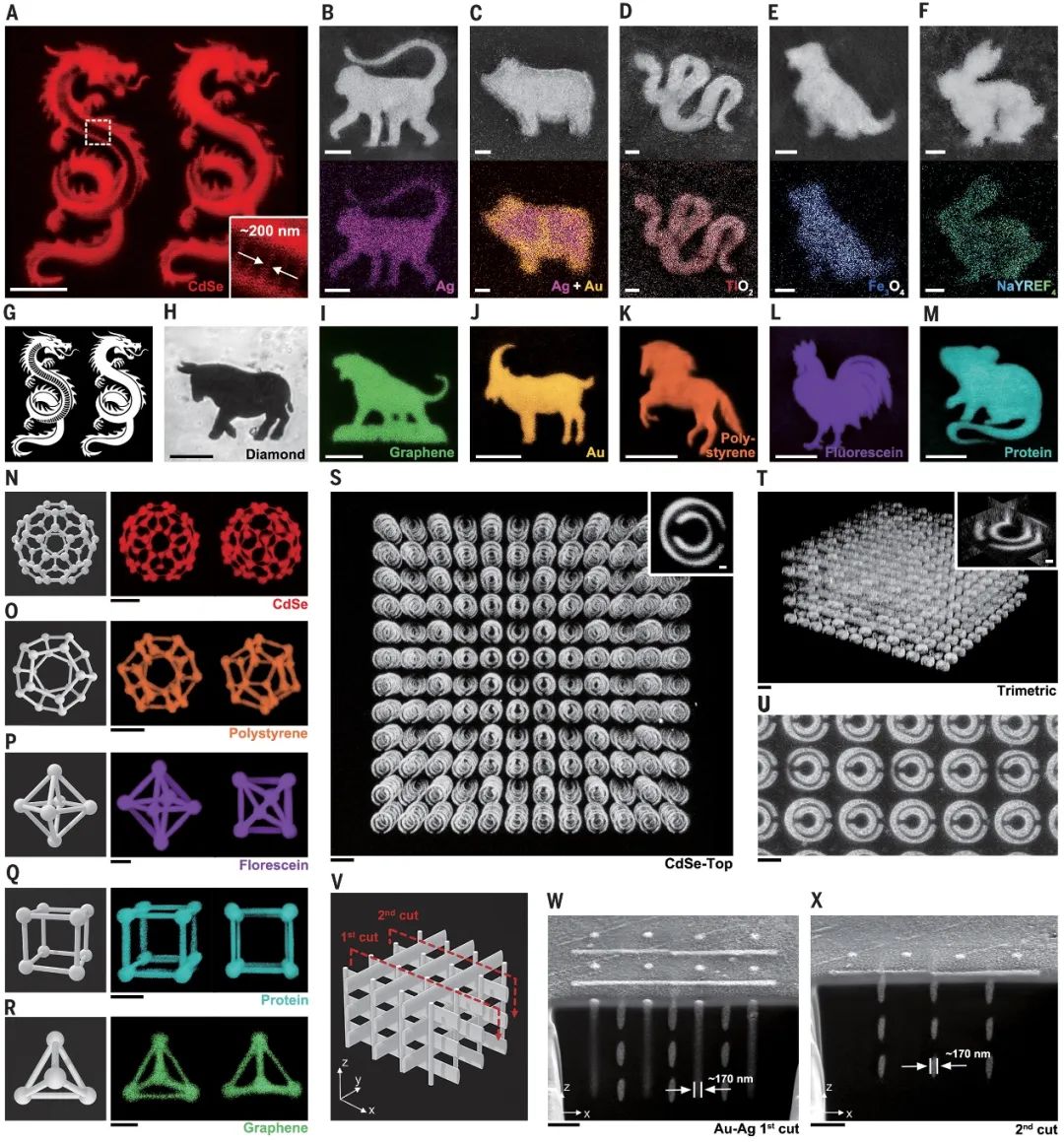

圖 2.展示材料多樣性

材料的分辨率

為了研究制造的分辨率，作者設計了一系列的二維和三維納米結構。首先，作者在DMD上制造了四個納米線陣列，其投影寬度分別為7、5、3和2像素（圖3C）。圖3A和B展示了一個有代表性的納米線陣列。作者從SEM圖像和灰度曲線（圖3F）中測量了線的寬度（A-C），它們的半最大值全寬（FWHMs）分別為19.0、23.5和39.0納米。圖 3A 中的頂部導線僅由有px ，顯示出不均勻的寬度。這可能是因?yàn)榧す鈴?qiáng)度不足：隨著投射導線寬度的減小，它們在焦平面處的FWHM收斂到衍射極限，并且相應的強度降低（圖3，D和E）。因此，最細的線的模擬強度大約是線A的二分之一，而只有線C的大約四分之一。作者對10組這樣的陣列進行的調查顯示，結果表明即使在極限情況下，制造也是高度可重復的。作者設計并制造了一個由平行納米線陣列組成的非連接的三維 "NANO "結構（圖3H），以研究是否可以在復雜的三維結構中實現相同的小特征尺寸。作者應用FIB對 "NANO "結構進行了切片和評估（圖3，I-K），發現納米線被準確地定位，沒有變形。作者對線寬的FWHM測量，發現產生的平均橫向和軸向分辨率分別可以達到為36.0和148.4納米（圖3L）。

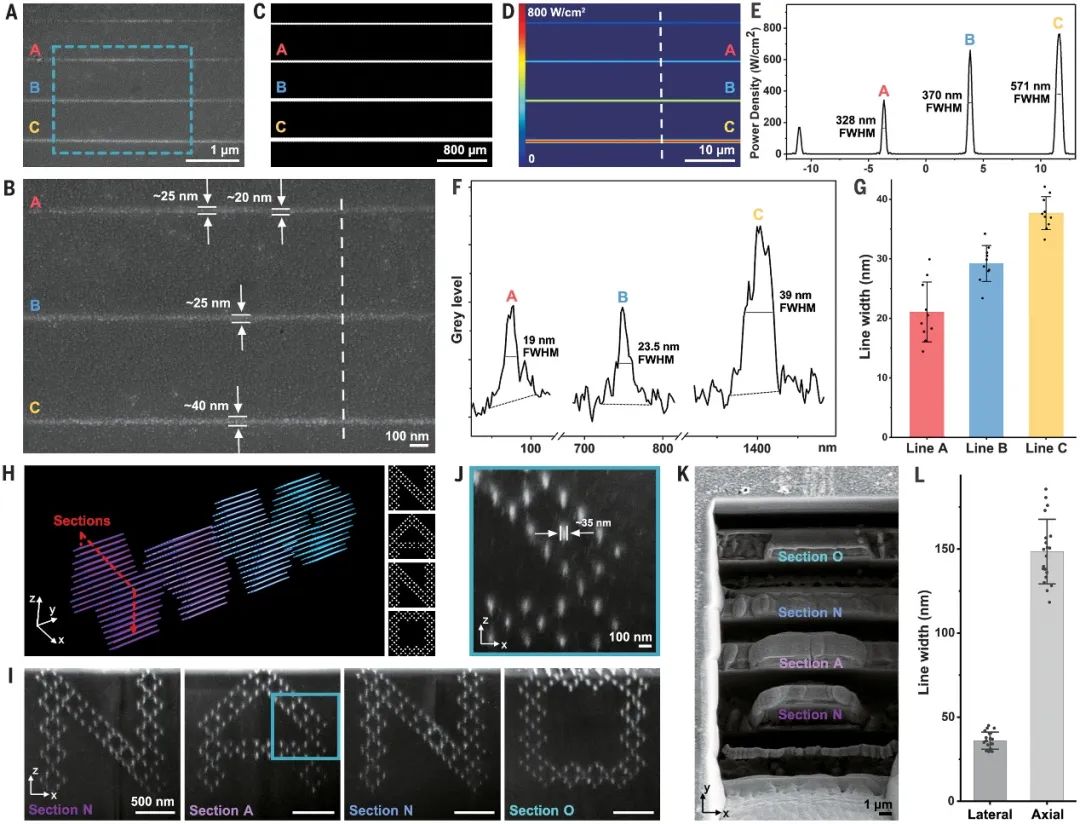

圖 3. 展示最小特征尺寸的納米結構

由于水凝膠是光學透明的，此方法可以直接制造各種光學微器件。作者設計了一個200乘200px的二進制全息圖，編碼了一對對稱的笑臉（圖4B）。全息圖首先被投射到水凝膠上進行圖案定義（圖4A）。全息圖通過不同的光密度進行了二值化處理；銀沉積的部位代表 "0"，空的部位代表 "1"，透射率高得多。作者用532納米的連續波激光準直，使全息圖的孔徑完全充滿，并在觀察屏上記錄了重建的圖案（圖4C）。重建的圖案表明，在大面積制造過程中，器件的空間頻率信息被很好地保留下來。

通過利用納米級的特征尺寸和高激光圖案率，作者展示了一種光學存儲和加密的方法，通過物理上縮小三維納米結構中的光學寫入信息。作為概念驗證，作者設計并制造了一個編碼為 "Science "的七層三維結構，其中每層包含一個200乘200px的全息圖，該全息圖被編碼為一個字母。在光學顯微鏡下只能觀察到一個沒有結構細節的半透明的矩形（圖4H）。為了解密結構，通過共聚焦顯微鏡讀出存儲的全息圖，隨后將其解碼為 "Science"（圖4I）。從這些結果中，作者確認存儲的全息圖可以被高保真地檢索出來（圖4I-K）。

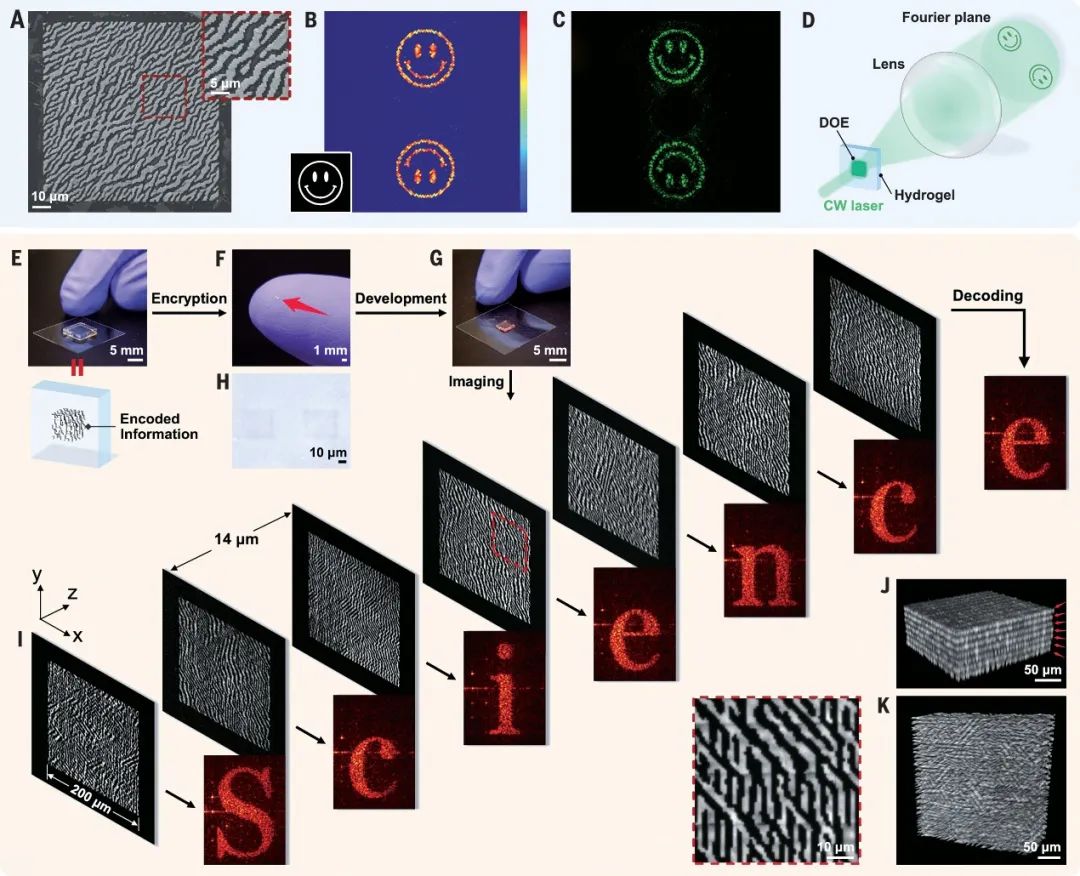

圖 4. DOE 的制造及其在 3D 光存儲和加密中的應用

小結：在傳統的納米科學中，將材料直接組裝成復雜的三維結構需要復雜的化學反應和/或定制的打印設置。該工作展示了在操縱各種材料的組裝中對動力學控制的微妙使用。原則上，該方法可以很容易地擴展到其他水溶性或分散性的材料，而不需要進一步的化學設計。通過先進的納米合成方法，如創建核殼或復合結構，此方法可能適用于在水中不穩定的材料。其應用范圍可以通過將該策略應用于其他高通量光學平臺或偏振優化而進一步擴大。此新制造平臺在創造新的功能性和生物相容性的微器件、光學超材料和柔性電子方面提出了一個顛覆性的解決方案，可能會影響光子學、納米技術和生物技術領域。
