渦輪盤是航空發動機重要的核心熱端部件，它的冶金質量和性能水平對于發動機和飛機的可靠性、安全壽命和性能的提高具有決定性作用。高溫合金(渦輪盤、渦輪葉片等)被譽為燃?xì)鉁u輪的心臟，一直受到冶金工作者的關注。采用粉末高溫合金可顯著提高渦輪盤力學性能和熱工藝性能。近幾十年，隨著合金和制備技術的快速發展，粉末高溫合金已成為目前高性能航空發動機渦輪盤的首選材料。

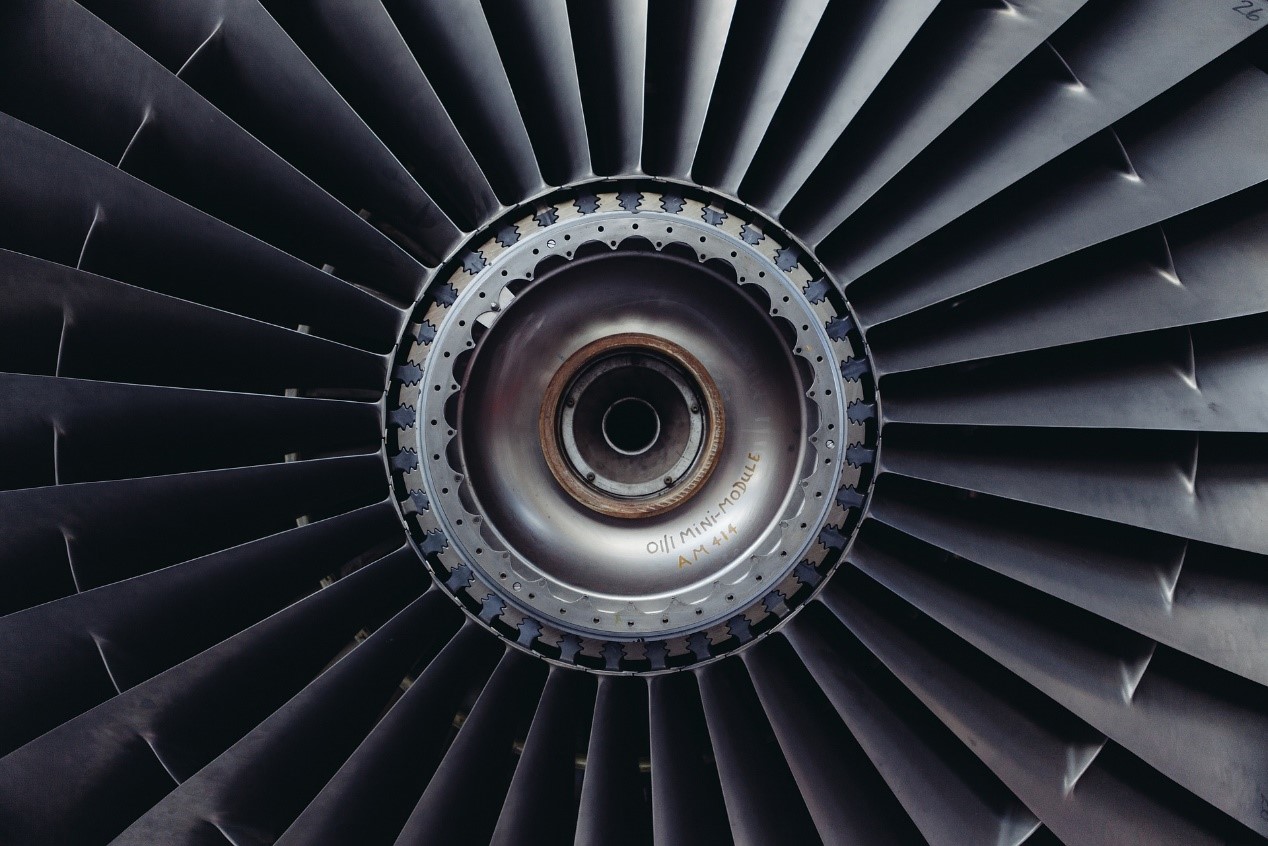

渦輪盤 （圖片來源：Pixabay）

高溫合金是指以鎳、鐵和鈷為基體，能在600℃以上的高溫及一定應力作用下長期工作，能承受較大復雜應力、并具有表面穩定性的一類金屬材料。

1 高溫合金性質

高溫合金具有較高的高溫強度，良好的抗氧化、抗腐蝕性能以及良好的斷裂韌性、塑性等綜合性能，在現代國防建設和國民經濟發展中具有十分重要的意義。高溫合金具有優異的高溫性能，在航空航天、能源、交通等眾多領域應用廣泛、不可或缺。

然而高溫合金是典型的難加工材料，存在熱加工性能差、切削加工難的問題，這不僅提高了加工成本還嚴重影響高溫合金材料的應用。

2 高溫合金分類

高溫合金按合金的主要元素分為鐵基、鎳基和鈷基合金。

鐵基高溫合金使用溫度較低(600~850℃)，一般用于發動機中工作溫度較低的部位，如渦輪盤、機匣和軸等零件。

鎳基變形高溫合金在發動機中主要用于渦輪盤和渦輪葉片，溫度范圍一般在650°C-1000°C。鎳基鑄造高溫合金在發動機中主要用于渦輪導向葉片和工作葉片，工作溫度可達1100°C以上。

鈷元素在地球上儲量較少，價格較為昂貴。目前鈷基合金研發熱度有所下降。

3 粉末高溫合金的發展現狀

由于粉末冶金高溫合金（簡稱：粉末高溫合金）具有粉末細小、合金成分均勻、制件性能穩定、熱加工變形性能較好以及合金化程度高等優點，應用前景十分廣闊，在航空航天、石油化工、交通運輸、核反應堆等方面都占據著舉足輕重的地位。

粉末高溫合金是20世紀60年代出現的新一代高溫合金，以金屬粉末作為原材料，經過后續熱加工處理，得到具有較高抗拉強度和良好的抗疲勞性能的合金。發展至今已歷經3代研制過程，歐美一些國家和俄羅斯都已建立了自己的高溫合金體系。

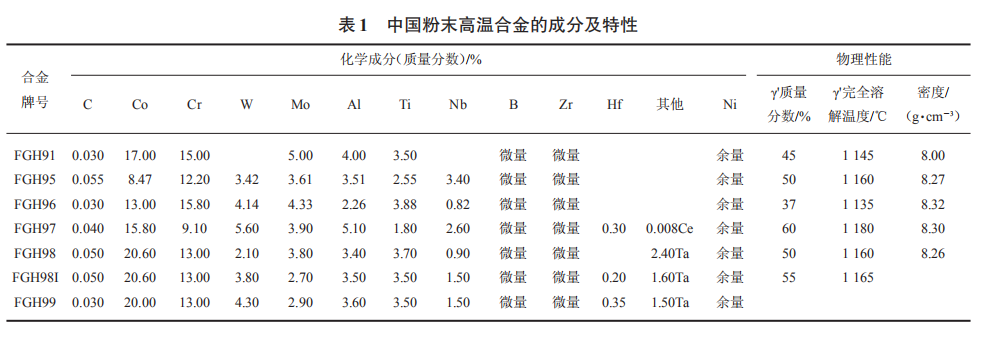

中國粉末高溫合金的研究起步相對較晚，開始于20世紀70年代后期。粉末高溫合金型號主要有FGH95、FGH96、FGH97、FGH98等。表1為中國幾代粉末高溫合金的成分及特性。

隨著粉末高溫合金的不斷發展，近年來一些學者提出了第4代粉末高溫合金的研究方向。第四代粉末高溫合金的設計目標是可滿足推重比為15～20的航空發動機，即第四代粉末高溫合金的發展目標是：在繼承前幾代粉末高溫合金的高強度、高損傷容限的基礎上，提高其工作溫度，以期制備一種高強度、高損傷容限及高工作溫度的合金。

吳超杰等通過分析粉末高溫合金發展思路并借鑒了葉片的制造過程之后，從材料的強度、工作溫度和損傷容限3方面進行改進，使用固溶強化、晶界強化和沉淀強化的方法，研究并確定了第4代粉末高溫合金的成分選取范圍。譚黎明等在FGH97合金基礎上調整成分設計，通過增加固溶強化元素的含量改善高溫合金的力學性能（TCP相沒有析出或者析出沒有達到破壞合金性能的程度），使合金具有更高的室溫、高溫拉伸性能，更長的高溫持久壽命及較好的組織穩定性，且塑性損失不明顯。但材料的成本和成形問題以及材料性能提升的機理問題都沒有得到有效解決，導致第4代粉末高溫合金的研發尚未完全成功。

4 粉末高溫合金制備方法

目前高溫合金粉末制備主要有氣霧化法制粉(AA粉)和等離子旋轉電極法制粉(PREP粉)2種方法。

4.1 氣霧化法

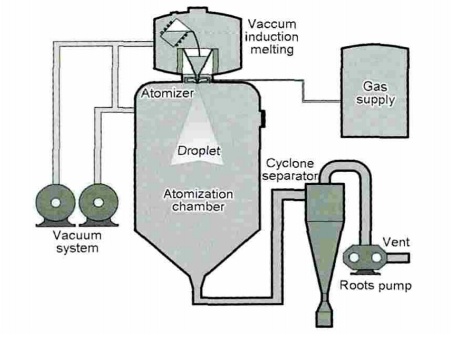

真空感應熔煉氣霧化(VIGA)制粉設備示意圖如圖1所示。主要分為真空系統、感應熔煉系統、氣源、霧化系統以及粉末收集系統，相應的制粉過程分為熔煉、霧化、液滴凝固與粉末收集4個過程。采用真空感應熔煉制備的母合金在熔煉爐經中頻感應加熱至熔融狀態；受重力和霧化氣流的抽吸力影響，克服瓷坩堝表面摩擦力和熔體內部黏滯力，通過導流管流入霧化室，在導流管末端受到高速氣流的剪切力作用，克服表面張力破碎為毫米或微米尺度的熔滴；充分破碎的熔滴群在氣流曳力、慣性力、重力和熱泳力等合力作用下，在霧化室內分散飛行，與氣流發生強烈的熱交換作用，快速凝固為不同粒徑的粉末顆粒，最終被分級系統收集于粉罐。

圖1 真空感應熔煉氣霧化制粉設備示意圖

氣霧化制粉的優勢在于可以制備比較細小的球形高溫合金粉末，通過篩分去除較大的夾雜顆粒，從而降低夾雜的有害影響。

4.2 等離子旋轉電極法（PREP）

等離子旋轉電極法（PREP）在制粉時，是將旋轉電極放入霧化室中，利用外加熱源在電極端面上形成熔融金屬薄膜，電極高速旋轉時，熔融金屬在離心力的作用下形成細小液滴，結晶形成金屬粉末。采用該法制得的粉末球形度較好，粒度分布均勻，粉末表面光潔。

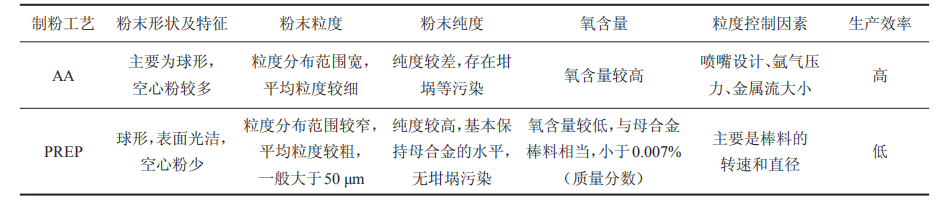

表2兩種制粉工藝特性比較

5 小結

經過近半個世紀的研究與發展，粉末高溫合金技術已經取得了突破性的進展。部分粉末高溫合金已被應用到了航空發動機領域。隨著粉末高溫合金制備技術的不斷成熟與完善，未來高溫合金制粉技術將繼續朝著高純、細化、窄粒度、少夾雜、高球形度以及高效率和低成本的方向發展。在不久的將來將會有一系列的性能更優的合金被開發研制，其應用范圍也將越來越廣。

參考來源：

【1】江蘇九銘特鋼有限公司官網.

【2】張國慶，等.航空發動機用粉末高溫合金及制備技術研究進展.金屬學報.2019.

【3】胡連喜，等.粉末冶金高溫合金研究及發展現狀.粉末冶金工業.2018.

【4】智通財經網《高溫合金，在熔爐中而生》

【5】郭茂文，等.粉末高溫合金的研究現狀.熱加工工藝.2017.
