顆粒在線訊：石墨烯是一種由碳原子以sp2雜化軌道緊密堆積成的六角型呈蜂窩狀晶格結構的二維碳納米材料，其擁有很高的載流子遷移率、熱導率、機械強度以及可見光透光率等性能。目前技術相對成熟和可規模量產的生產方法主要有氧化還原法、機械剝離法和化學氣相沉積（Chemical Vapor Deposition, CVD）法，相對其它石墨烯制備方法，CVD法具有產物質量高、生長面積大、層數可控等優點，其性能也更接近于石墨烯本征物性。

CVD這一方法最早出現在二十世紀六十年代，主要用來制備高純度、高性能的固體薄膜。2009年，德克薩斯州大學Rodney Ruoff教授團隊采用CVD法首次實現了石墨烯的制備，它的原理主要是將一種含碳的前驅氣體（甲烷、乙烯等）在高溫和真空的環境下，用氫氣作為還原性氣體通入反應爐內，通過金屬基底的催化作用，使前驅氣體裂解從而最終在基底表面形成石墨烯（如圖1所示）。

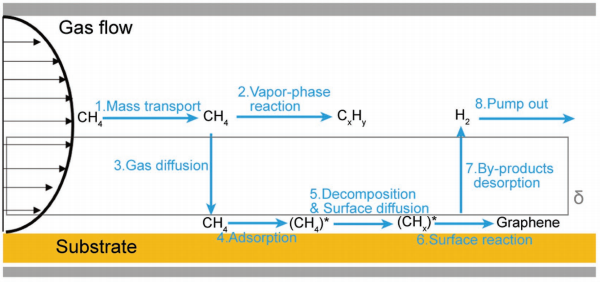

圖1 CVD法制備石墨烯的基本步驟

由于CVD法對于制備高質量、大面積的石墨烯單晶或薄膜具有優異的可控性和可擴展性，近年來科學家們對CVD法合成石墨烯的技術原理及生長條件、轉移工藝、生長設備等方面做了大量研究工作。尤其是針對不同的技術原理和生長工藝而開發出具有不同特點的CVD設備（如表1所示）。一般說來，CVD技術主要包括低壓（LP）CVD、常壓（AP）CVD及等離子體增強（PE）CVD，可以根據各自不同的技術特點而被運用在特定的場景需求之中。另外，在CVD法石墨烯制備的過程中，溫度控制是反應過程中非常重要的因素之一。為此，CVD設備還可分為熱壁（HW）CVD和冷壁（CW）CVD兩種類型。相較于HWCVD的石墨烯生長耗時長、能量消耗高等缺點，CWCVD可進行快速的加熱與冷卻，從而縮短生長時間以及減少氣體的消耗。與此同時，其冷壁效果可以有效地抑制HWCVD中存在的高溫氣相副反應，而這正是導致CVD石墨烯薄膜表面被污染的重要因素之一。

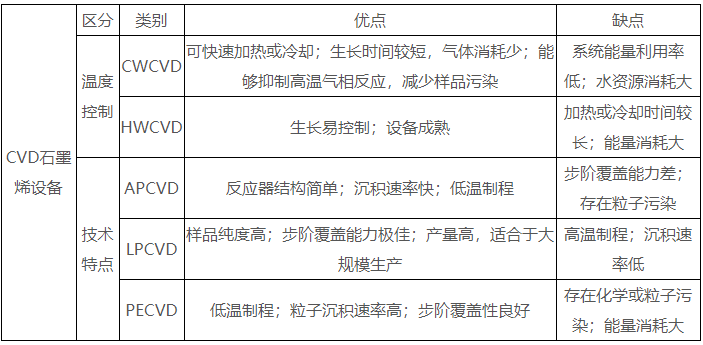

表1 CVD石墨烯設備的類別及其優缺點

為實現CVD法石墨烯大規模、高質量、連續化的制備，除了針對不同的應用需求選擇合適的技術和設備之外，在實際的工業化生產當中，生產工藝的選擇也同樣非常重要。目前，主流的CVD石墨烯大規?；a(chǎn)方式有兩種，分別是分批次（Batch to Batch）法和卷對卷（Roll to Roll）法。其中，Batch to Batch法已通過實驗室級的大量研究，工藝方法相較成熟，而且可較低成本實現高品質CVD法石墨烯的制備。圖2展示了可實現CVD石墨烯的Batch to Batch法制備，在每一批次的石墨烯生產中，在銅箔之間插入石墨片達到一定數量銅箔的堆疊，通過控制反應腔體中的反應氣氛的均一性，最終實現石墨烯薄膜的批量化生產。

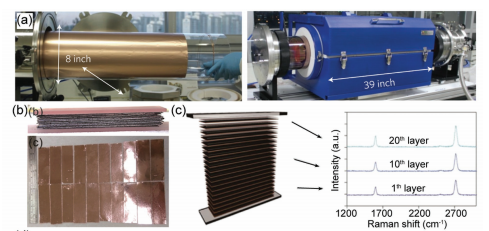

圖2 分批次生產法（Batch to Batch）在銅箔上生長石墨烯實例展示

基于以上背景，行業內不少企業很早就著力于CVD法石墨烯薄膜的工業化生產及規?；瘧?yīng)用研究。墨?？萍甲鳛橐患覍ｉT從事于石墨烯等先進材料應用開發的高科技新材料公司，早在公司成立第二年就已在該方向有所布局。其所使用的工業級CVD反應爐具備一定規模石墨烯薄膜的批量化生產能力。與此同時，該設備的腔體帶有冷壁效果，可以有效地保證石墨烯薄膜產品的品質以及潔凈程度，使其具備中高端產品應用能力。目前，已持續穩定地向各科研院所或企業供應多種不同規格的CVD銅基石墨烯，用戶使用效果反饋良好。譬如，“MFVU-1060”型銅基石墨烯（規格：10cm x 10cm），其特點為單層率可達98%，透光率大于97%，石墨烯表面無污染物（如圖3所示）。此外，由于CVD石墨烯在銅基上的應用較為局限，墨?？萍歼€采用自主開創的特殊轉移工藝，可批量化地生產其應用產品——石墨烯TEM金屬載網。該產品擁有的石墨烯薄膜覆蓋率高，破損率低，相比傳統的金屬載網（非晶碳膜/金屬載網、金屬載網）具有較高的電子遷移率和熱傳導率，適用于生物分子結構解析的冷凍電鏡和普通透射電鏡使用（如圖4所示）。

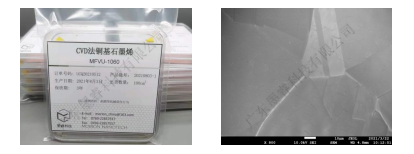

圖3 墨睿科技CVD法銅基石墨烯及其微觀形貌

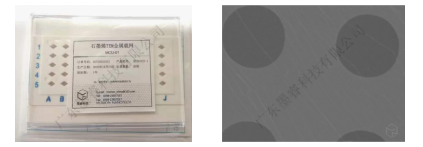

圖4 墨?？萍际㏕EM金屬載網及其微觀形貌

除此之外，市面上部分石墨烯公司還基于CVD法石墨烯開發出了石墨烯發熱膜、石墨烯觸控屏等產品。但即使如此，CVD法石墨烯及其相關應用產品的市場發展欠缺活力，這其中的因素多而復雜。比如，如何較好地設計和調整生產條件（工藝、設備、關鍵參數）來實現對石墨烯薄膜結構特性的調控，以滿足不同場景和性能需求下的應用開發。同時針對不同應用的特殊性，對生產過程中合理設計和控制成本效益、生產能力等方面因素提出了更高要求；亦或是如何精準有效地將金屬基底上高品質、層數均一的石墨烯轉移至不同的功能層或襯底上，再將其應用于實際場景中?？偠灾?，CVD法石墨烯的發展及應用之路還很漫長，如何開發出真正能夠影響甚至改變生活的“殺手锏”應用，這還需要各方力量共同努力。

參考資料：

【1】 Li, X.; Cai, W.; An, J.; Kim, S.; Nah, J.; Yang, D.; Piner, R.; Velamakanni, A.; Jung, I.; Tutuc, E.; Banerjee, S. K.; Colombo, L.; Ruoff, R. S. Large-Area Synthesis of High-Quality and Uniform Graphene Films on Copper Foils. Science 2009, 324, 1312?1314.

【2】CVD的種類與比較。https://www.docin.com/p-526086080.html
