納米多孔金屬是脫合金腐蝕過(guò)程中自組裝形成的新型納米材料。該材料具有納米尺度孔棱尺寸和巨大比表面積，可制成毫米以上宏觀尺度樣品。納米多孔金屬在催化、感應(yīng)、驅(qū)動(dòng)、光學(xué)、電化學(xué)能量存儲(chǔ)與轉(zhuǎn)換等多個(gè)領(lǐng)域具有發(fā)展前景，是潛在的輕質(zhì)、高比強(qiáng)度、力學(xué)性能可往復(fù)調(diào)節(jié)的結(jié)構(gòu)-功能一體化新材料。受制于制備方法，當(dāng)前納米多孔金屬多限于金、鉑、銅、鎳等貴金屬或較重元素金屬體系，其密度高于常規(guī)泡沫金屬材料。此外，納米多孔金屬通常熱穩(wěn)定性較差，在表面過(guò)剩自由能的驅(qū)動(dòng)下易發(fā)生結(jié)構(gòu)粗化。如何降低納米多孔金屬的密度并提高其穩(wěn)定性，是發(fā)展輕質(zhì)高強(qiáng)多功能納米多孔金屬材料的關(guān)鍵。

　　近期，中國(guó)科學(xué)院金屬研究所沈陽(yáng)材料科學(xué)國(guó)家研究中心研究員金海軍團(tuán)隊(duì)在該研究方向上取得進(jìn)展?？蒲腥藛T提出在金屬鋁中構(gòu)筑納米多孔結(jié)構(gòu)，一方面利用輕金屬鋁作為骨架相可降低納米多孔金屬密度，另一方面鋁表面自發(fā)形成的極薄氧化膜可抑制表面擴(kuò)散，提高材料熱穩(wěn)定性。

　　科研人員將脫合金腐蝕與置換反應(yīng)（GRR）相結(jié)合，制備出無(wú)裂紋的高質(zhì)量納米多孔鋁樣品。其孔棱直徑約為200納米，孔棱表面覆蓋有自發(fā)生成且可自修復(fù)的氧化鋁納米殼層（圖1）。該納米氧化膜可阻止材料進(jìn)一步氧化和自燃，大幅降低表面擴(kuò)散速率，從而提高納米多孔鋁的熱穩(wěn)定性。該材料納米多孔結(jié)構(gòu)在接近鋁熔點(diǎn)溫度下仍能保持穩(wěn)定而不發(fā)生顯著結(jié)構(gòu)粗化。由于該材料較好的多孔結(jié)構(gòu)聯(lián)結(jié)性和優(yōu)異的承載效率，以及表面氧化膜的強(qiáng)化作用，納米多孔鋁在拉伸和壓縮條件下均表現(xiàn)出高強(qiáng)度。其強(qiáng)度遠(yuǎn)高于同等密度傳統(tǒng)泡沫金屬材料。與已報(bào)道的納米多孔金屬相比，納米多孔鋁更穩(wěn)定、密度更低、比強(qiáng)度更高（圖2）。該研究為發(fā)展新型輕質(zhì)高強(qiáng)度材料提供了新思路，也為探索高溫等極限條件下納米多孔金屬功能應(yīng)用提供參考。

　　相關(guān)研究成果以Light, strong, and stable nanoporous aluminum with native oxide shell為題，發(fā)表在Science Advances上。研究工作得到國(guó)家重點(diǎn)研發(fā)計(jì)劃和國(guó)家自然科學(xué)基金的資助。

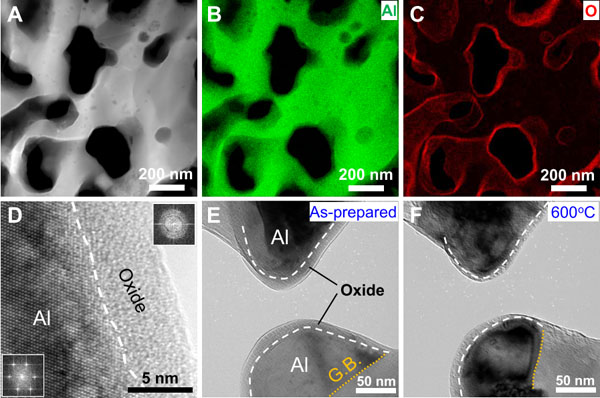

　　圖1.納米多孔鋁的結(jié)構(gòu)表征。（A-C）納米多孔鋁孔棱的HAADF-STEM圖像和EDS元素分布圖；（D）納米多孔鋁孔棱的HRTEM圖像；（E，F(xiàn)）氧化鋁層在600°C下退火0.5h前后的準(zhǔn)原位TEM圖像。

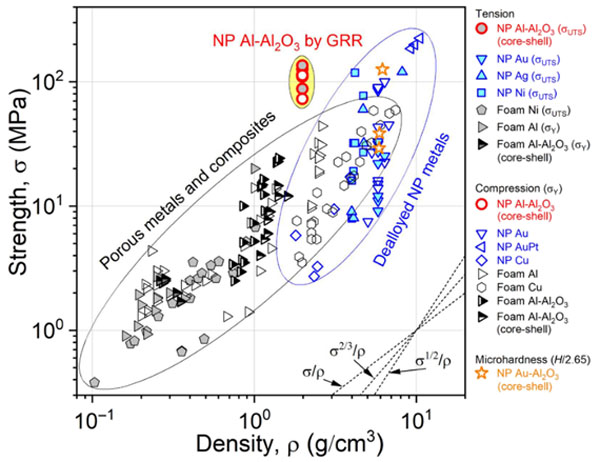

圖2.納米多孔鋁（Al-Al2O3復(fù)合材料）的強(qiáng)度與密度關(guān)系圖。
