鎂鋰混合離子電池是以?xún)?chǔ)鋰材料為正極，鎂金屬為負極，鎂鋰雙鹽混合溶液為電解液的新型電池體系。該電池體系具備鎂基電池優勢的同時，解決了儲鎂材料動力學遲緩的問題，因而表現出比鎂離子電池更高的容量、更好的倍率性能及更長的循環壽命。針對目前限制鎂鋰混合離子電池發展的其中幾個問題：1）目前大多數報道的正極材料僅能實現Li的嵌入和脫出。2）Mg在正極材料中的擴散動力學緩慢，在高倍率下容量幾乎為零，從而嚴重影響電池的電化學性能。因此，制備可實現Mg和Li共嵌的正極材料以及解決鎂在正極材料中擴散動力學緩慢的問題，成為鎂鋰混合離子電池實際應用的關鍵限制因素之一。

近日，哈爾濱工業大學張乃慶教授、趙光宇副教授課題組等人利用靜電吸附自組裝的方法合成了MoS2和石墨烯交替疊加的范德華異質結正極材料（MoS2/G VH）。與本征態MoS2相比，這種異質結材料可以調控離子傳輸路徑從MoS2層間轉變?yōu)镸oS2和石墨烯層間，從而大幅度降低Li和Mg的擴散能壘，在1000 mA g-1的大電流密度下仍然可以實現鎂鋰的雙嵌，并保持較高的可逆循環容量和結構穩定性。該文章以“A MoS2 and Graphene Alternately Stacking van der Waals Heterostructure for Li+/Mg2+ Co-Intercalation”為題發表在國際頂級期刊Advanced Functional Materials上。哈爾濱工業大學博士生于賢波為本文第一作者。

Figure 1. Schematic illustration of synthesizing MoS2/G VH.

MoS2/G VH的合成策略如圖1所示。首先，聚乙烯亞胺(PEI)中豐富的胺基團可以與氧化石墨烯(GO)中的含氧官能團相互作用，使GO被PEI改性，表面上的電荷極性從負變?yōu)檎?。帶有正電荷的改性GO可以吸附MoS42-。在Ar/H2下熱處理后，PEI被去除，GO層被還原為石墨烯，并且MoS42-陰離子被轉化為MoS2層，從而產生交替堆疊的MoS2和石墨烯范德華異質結。

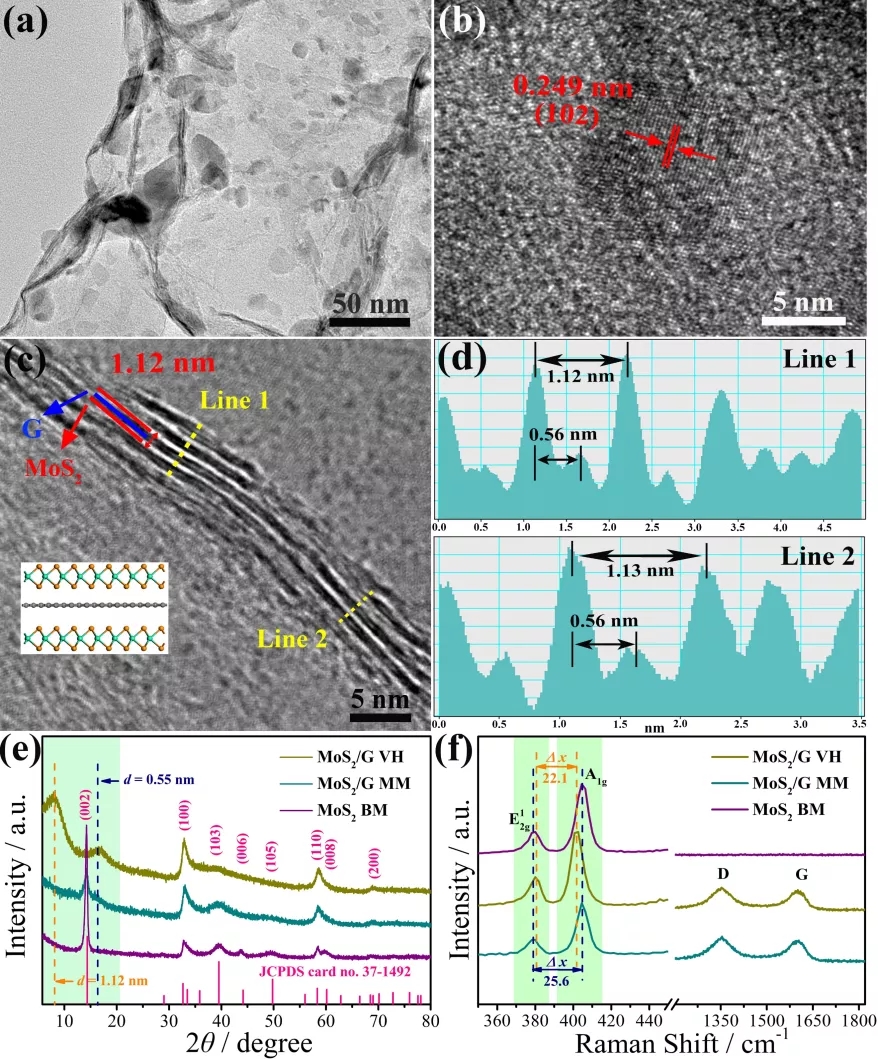

Figure 2. a) TEM and b,c) HRTEM images of MoS2/G VH. d) Brightness profiles along the dotted lines in c). e) XRD patterns and f) Raman spectra of MoS2/G VH, MoS2/G MM, and MoS2 BM.

低倍TEM圖顯示MoS2納米片的尺寸大小為6-20 nm。HRTEM圖顯示MoS2和石墨烯呈現出層層堆疊的模式，兩層MoS2層間距為1.12 nm。通過對圖c中的晶格條紋進行剖面圖解析可以看出，高低交錯的明暗條紋分別對應與MoS2和石墨烯，距離為0.56 nm，從而證明這種相互堆疊的異質結結構被成功合成。XRD譜圖MoS2層間距被擴大到1.12 nm。Raman譜圖證明E12g and A1g振動模式之間峰距離Δx為21.6 cm?1，接近于單層MoS2的Δx (20.2?21.2)，從而證明該材料趨于少層結構。

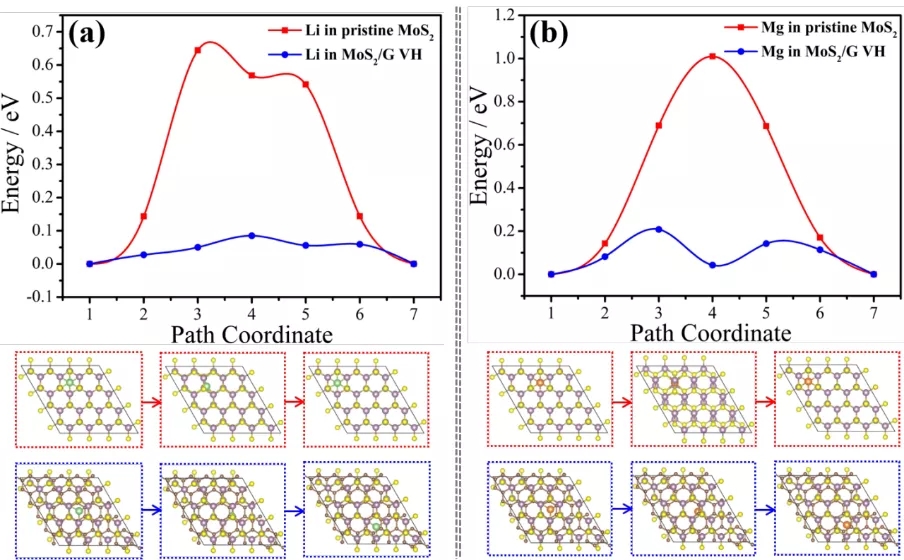

Figure 3. a) Energy profiles along the Li diffusion paths in the pristine MoS2 and MoS2/G VH, b) energy profiles along the Mg diffusion paths in pristine MoS2 and MoS2/G VH. Color code: sulfur (yellow), molybdenum (pink), magnesium (orange) and lithium (green).

為了說明范德華異質結構能降低離子擴散勢壘的微觀機制，進行相關的DFT計算。圖3a、b中顯示了本征態MoS2和MoS2/G VH中沿Li+和Mg2+擴散路徑的相應結構和擴散勢壘圖。如圖3a，Li+在本征態MoS2中從一個位點擴散到另一個位點，具有0.67 eV的高勢壘，而在MoS2/G VH中，Li+的擴散能壘僅為0.09 eV，表明在MoS2/G VH中擴散更加容易。同樣，還模擬了Mg2+的擴散路徑，并考慮了本征態MoS2和MoS2/G VH中的擴散勢壘。Mg2+的擴散勢壘從本征態MoS2中的1.01 eV大幅度降低到MoS2/G VH中的0.21 eV，進一步證實了范德華異質結構可以明顯提高離子的擴散速率。值得注意的是，與本征態MoS2的層間距0.62 nm相比，盡管在MoS2/G VH中MoS2層與相鄰石墨烯單層之間的層間距減小為0.56 nm，但它仍然表現出更低的離子遷移能壘和和更快的離子擴散速率，從而有利于鎂鋰共同嵌入和脫出主體材料。此外，文章還通過電化學性能測試證明，與僅僅通過擴大MoS2層間距這種方法相比，構建范德華異質結構可以使鎂鋰混合離子電池具有更優異的電化學性能。

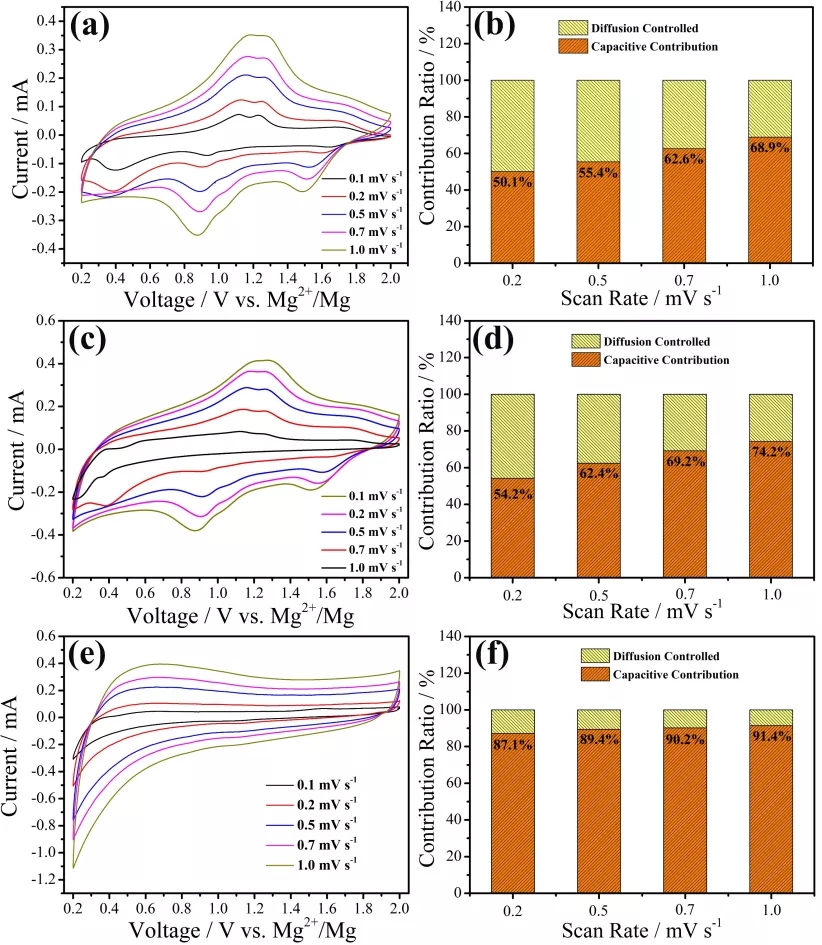

Figure 4.CV curves of a) MoS2 BM, c) MoS2/G CM, and e) MoS2/G VH at different scan rates. The capacitive contributions of b) MoS2 BM, d) MoS2/G CM, and f) MoS2/G VH at different scan rates.

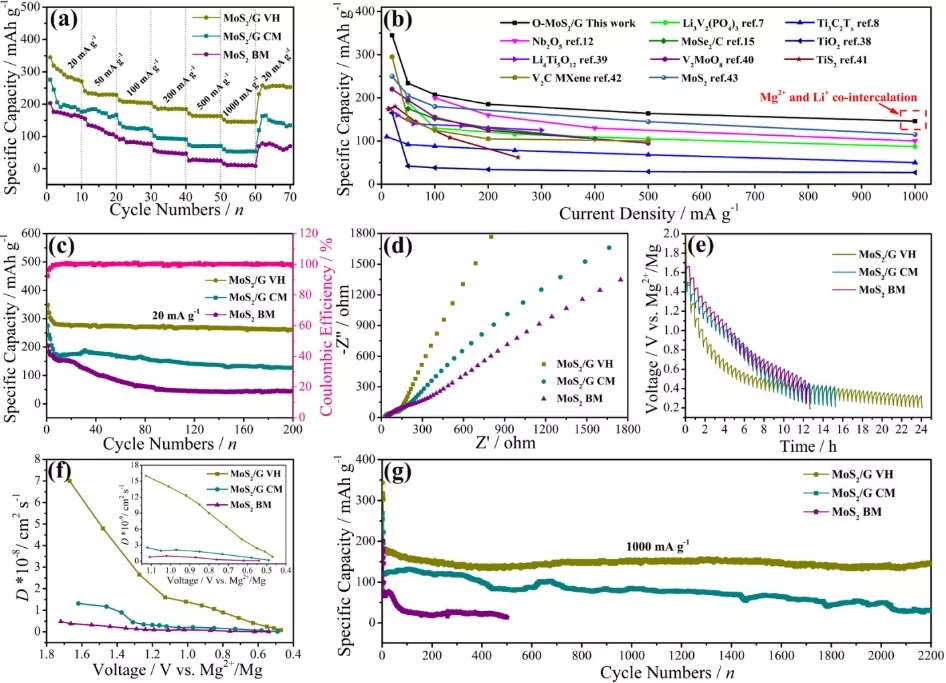

Figure 5. a) Comparison of rate capabilities for MoS2/G VH, MoS2/G CM, and MoS2 BM at different current densities. b) Comparison of the electrochemical performance with other reported materials. c) Cycling performances of MoS2/G VH, MoS2/G CM, and MoS2 BM at 20 mA g?1. d) Nyquist plots of MoS2/G VH, MoS2/G CM, and MoS2 BM after 20 cycles. e) GITT profiles of the discharge process of MoS2/G VH, MoS2/G CM, and MoS2 BM. f) The diffusion coefficients of ions as a function of the state of discharge process. g) Cycling stability of MoS2/G VH, MoS2/G CM, and MoS2 BM at 1000 mA g?1 (initial 4 cycles at 20 mA g?1).

圖4進一步分析在不同掃速下擴散控制和電容效應所貢獻的容量比例，而在掃速0.2-1.0 mV s-1下，MoS2/G VH中的電容效應貢獻量均高于87.1%，說明在MoS2/G VH中的電荷存儲主要為嵌入贗電容，有利于離子的快速傳輸。如圖5所示，MoS2/G VH在 LMIBs 中表現出優異的循環性能、倍率性能和長循環穩定性（在電流密度為20 mA g-1、循環200次后，可逆放電容量仍保持260.8 mAh g-1，在電流密度為1000 mA g-1時，循環2200次后容量依舊保持145.8 mAh g-1）。此外，文章通過GITT計算了離子的擴散系數在10?8到 10?9 cm2 s?1之間，證明離子在該材料中具有較大的擴散速度。

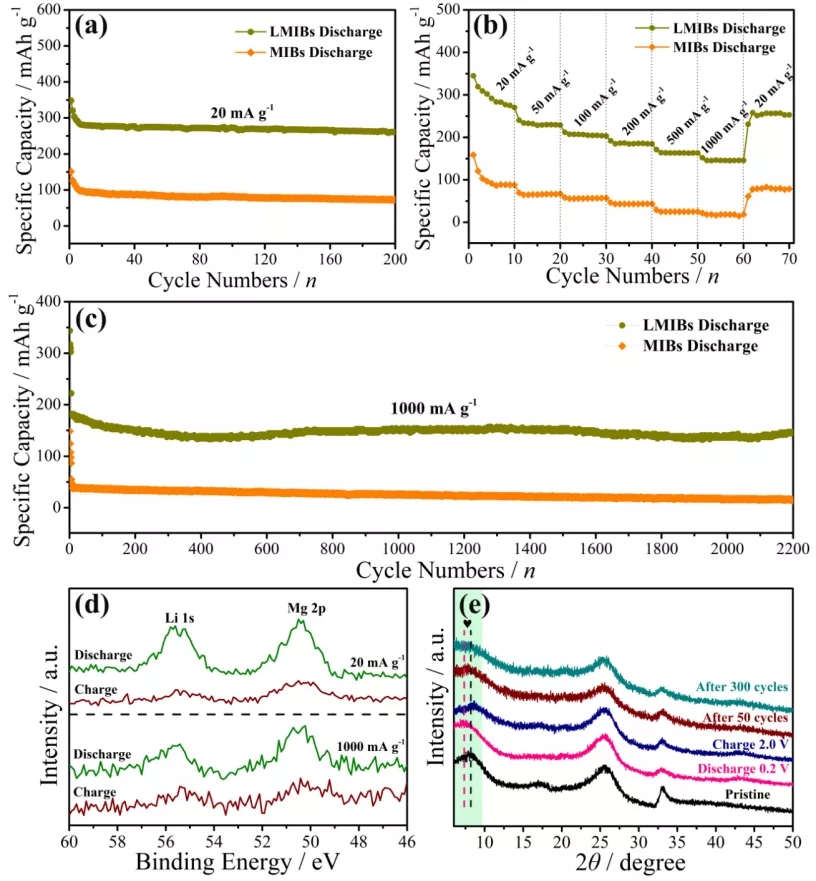

Figure 6. a) Cycling performances of MoS2/G VH for LMIBs and MIBs at 20 mA g?1. b) Comparison of rate capabilities for MoS2/G VH for LMIBs and MIBs at different current densities. c) Cycling stability of MoS2/G VH for LMIBs and MIBs at 1000 mA g?1 (initial 4 cycles at 20 mA g?1). d) XPS spectra of Li 1s and Mg 2p after 10 cycles discharge-charge processes at 20 and 1000 mA g?1. e) Ex situ XRD patterns of MoS2/G VH at different voltage and cycles test.

為了證明MoS2/G VH可以實現鎂鋰雙嵌，也測試了該材料的鎂電性能、循環后的XPS測試以及ICP-OES測試。該材料的鎂離子電池具有較高的容量證明鎂可以嵌入脫出該正極材料。此外，通過10次放電和11次充電的XPS譜圖中Li 1s和Mg 2p峰強弱變化，證明不管是20 mA g?1還是1000 mA g?1，都是有Li+和Mg2+嵌入脫出正極材料。ICP-OES直接測試了充放電后Li和Mg相對于Mo的含量，經過5次放電后Li和Mg分別為0.74和0.54，證明Li和Mg的同時嵌入。經過6次充電后，Li和Mg僅剩0.09和0.13，從而證明這兩種離子的確可以從正極材料中脫出。MoS2/G VH在高電流密度1000 mA g?1仍然可以實現鎂鋰雙嵌。

【結論】

1) 利用簡單的靜電吸附自組裝的方法合成了MoS2和石墨烯交替疊加的范德華異質結正極材料。

2）異質結材料可以調控離子傳輸路徑從兩層MoS2間轉變?yōu)镸oS2和石墨烯層間，從而大幅度地降低離子擴散能壘并提高離子擴散速率。DFT計算表明，與本征態MoS2相比，MoS2/G VH可以大大降低Li+（從0.67 eV到0.09 eV）和Mg2+（從1.01 eV到0.21 eV）的擴散能壘。

3）該材料即使在高電流密度1000 mA g-1下，仍然可以實現了鎂鋰的共嵌入。

4）MoS2/G VH表現出優異的循環性能、倍率性能和循環穩定性（在電流密度為20 mA g-1、循環200次后，可逆放電容量仍保持260.8 mAh g-1，在電流密度為1000 mA g-1時，循環2200次后容量依舊保持145.8 mAh g-1）。

Xianbo Yu, Guangyu Zhao,* Chao Liu, Canlong Wu, Huihuang Huang, Junjie He,* and Naiqing Zhang*. A MoS2 and Graphene Alternately Stacking van der Waals Heterostructure for Li+/Mg2+ Co-Intercalation. Adv. Funct. Mater.2021, 2103214. DOI:10.1002/adfm.202103214
