本文要點：

1. 開發了一種簡單而多用的3D打印方法，能夠制作出高復雜、含有高拉伸、高含水率的水凝膠混合3D結構，并且可以與其他不同類型的水溶性UV固化聚合物（例如，彈性聚合物、剛性聚合物、類ABS聚合物、形狀記憶聚合物、以及其他可聚合的丙烯酸酯類聚合物）進行共價鍵接。

2. 自建基于DLP的多種材料3D打印機，水凝膠-聚合物混合物3D結構

3. 利用兩親表面處理劑將疏水光引發劑TPO改性為高親水TPO納米粉末，從而使AP水凝膠具有UV固化能力。

4. 在多材料打印過程中，未反應的單體和交聯劑保留在加有TPO的水凝膠中，并在水凝膠-聚合物界面形成共價鍵。并通過FRIR和機械測試得到驗證。

文章摘要

背景介紹

水凝膠在生物醫藥、柔性電子等領域有多種用途。在很多應用中，水凝膠與其他聚合物混合在一起形成混雜結構，以此來保護、增強或增加新功能到水凝膠結構中。鑒于水凝膠的多種應用前景，需要開發一種有效的、制作擁有高設計自由度和豐富材料選擇的、水凝膠-聚合物基混雜結構的方法。

3D打印能夠以自由的形式制作出復雜的3D物體，并且已經廣泛應用在制作3D水凝膠結構。在所有的3D打印技術中，用于3D打印水凝膠最多的是基于擠出直寫技術(DIW) 。不同于基于DIW打印方法，基于DLP(digital light processing)的3D打印技術，形成3D結構的方法是，通過數字化的UV紫外光照射打印出來的墨水（可UV聚合的液態3D打印材料 ）就地引發聚合，將液態聚合物樹脂固化成為固態3D結構。因此，這是一種理想的制作高復雜、高分辨率的3D結構的方法。

圖文介紹

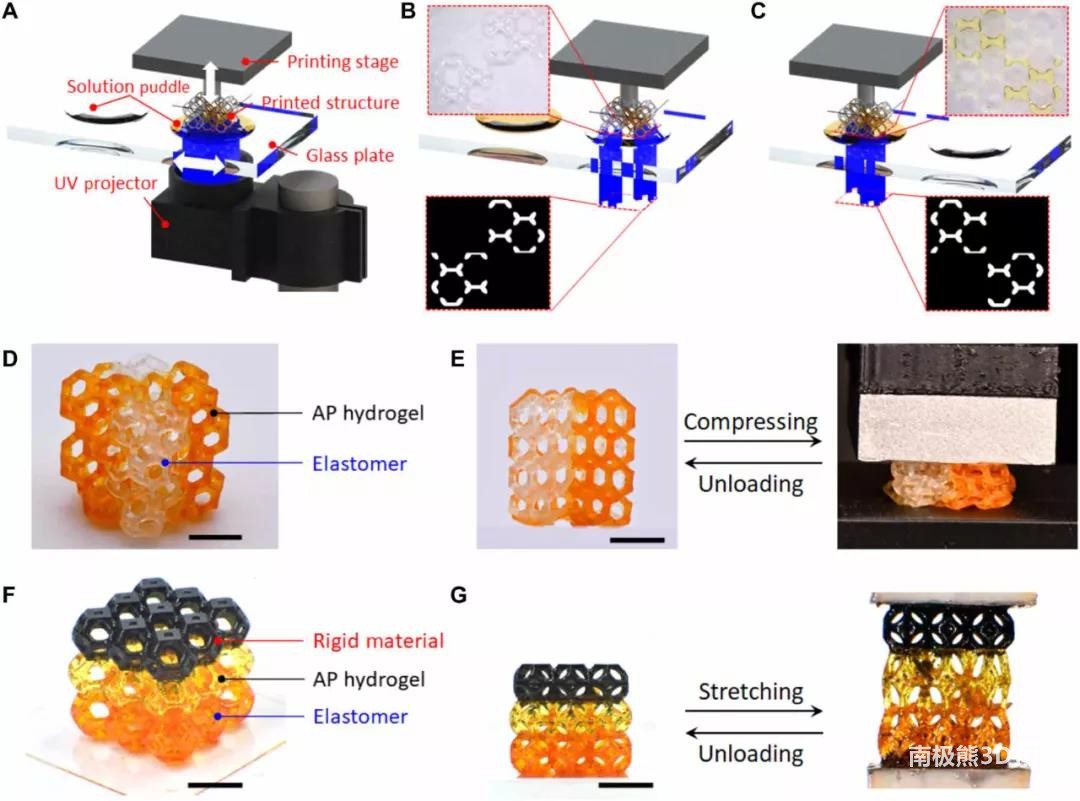

Fig. 1. 多材料3D打印結合其他聚合物的水凝膠.（A）基于DLP多材料3D打印裝置的說明 (B,C) 分別是打印彈性體和水凝膠結構的過程 (D) 由AP水凝膠和彈性體制作的對角對稱Kelvin結構的照片 (E) 打印出的對角對稱Kelvin結構的高形變描述 (F) 3D打印出的由剛性聚合物、AP水凝膠和彈性體組成的Kelvin泡沫的照片 (G) 3D打印的Kelvin泡沫高拉伸性能的說明 （比例尺 5 mm).

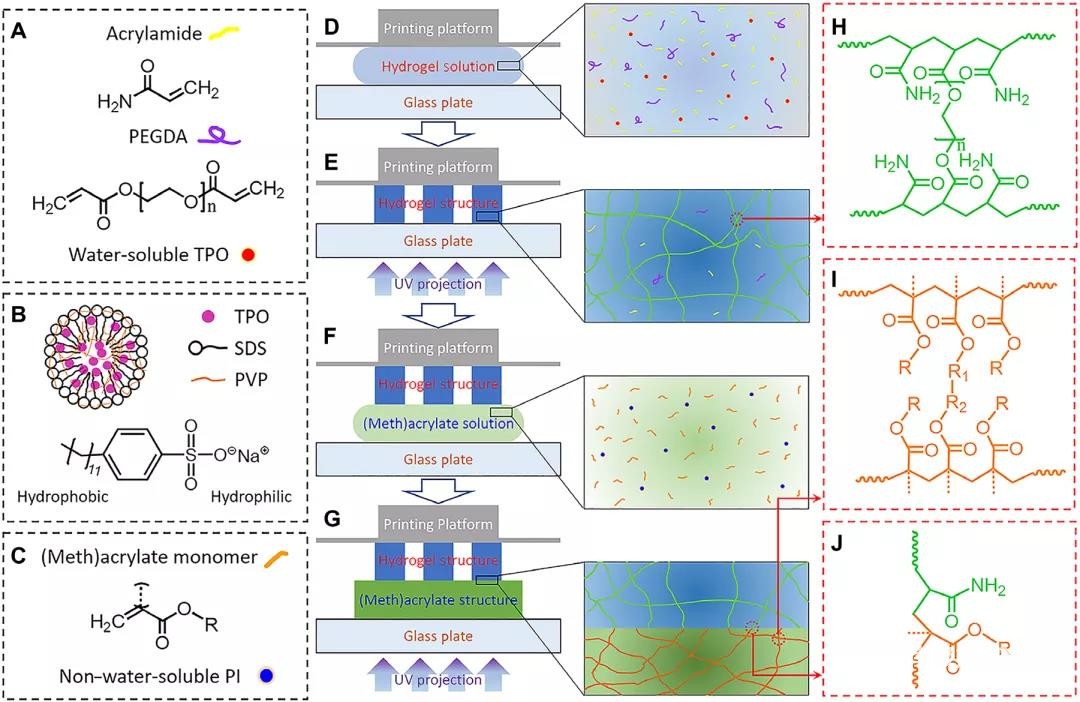

Fig. 2. 材料和粘接機理.(A) 用于制備AP水凝膠溶液的化學材料 (B) 水溶性TPO納米顆粒的示意圖 PVP, 聚乙烯吡咯烷酮. (C) (甲基)丙烯酸酯聚合物溶液的化學結構，PI, 非水溶性光引發劑. (D to G) 圖解水凝膠-聚合物多材料結構打印工藝流程.  (H to J) 交聯AP水凝膠、水凝膠-(甲基)丙烯酸酯聚合物界面 , 交聯(甲基)丙烯酸酯聚合物的化學結構.

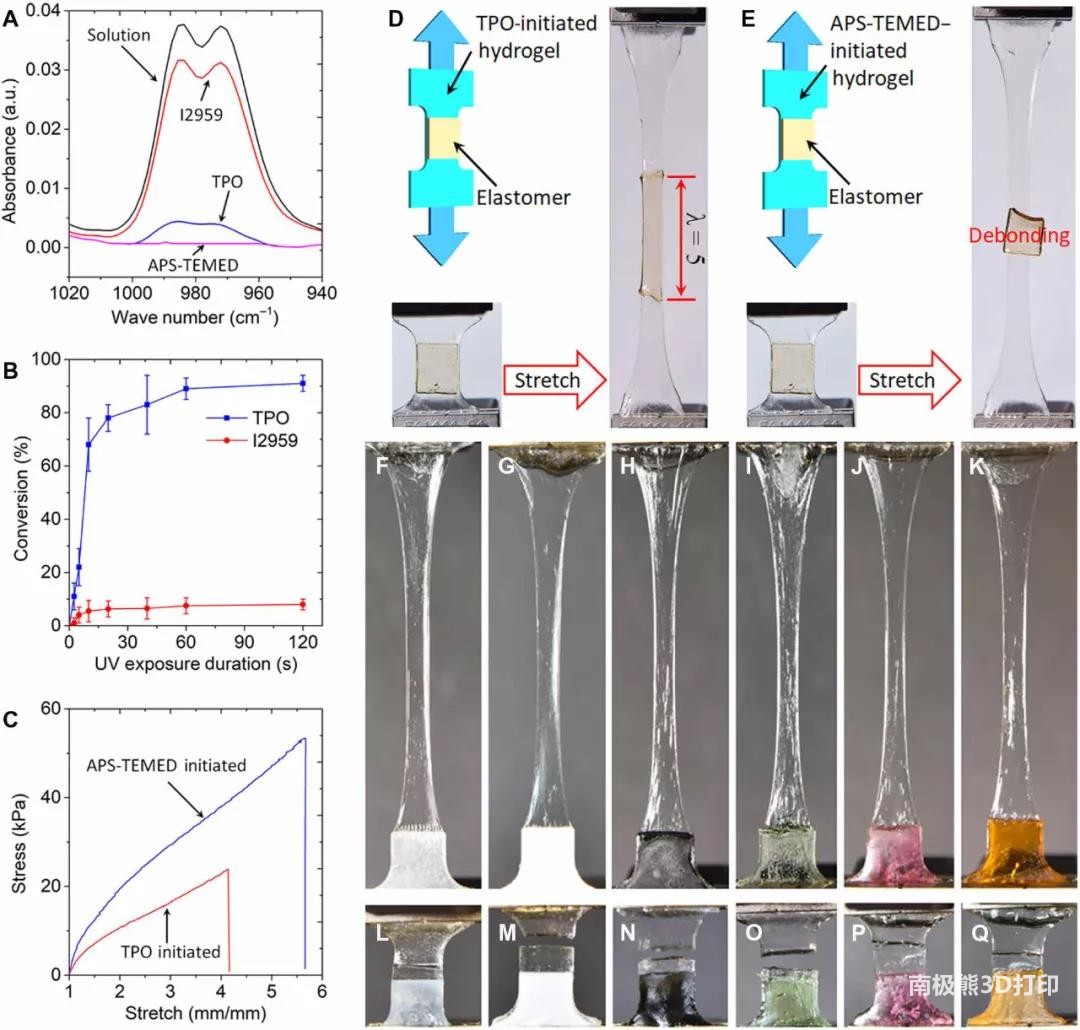

Fig. 3. 聚合轉化率和鍵接強度的對比. (A) 不同引發劑（水溶性TPO,Irgacure-2959, APS-TEMED）引發的AP水凝膠的紅外光譜圖. (B) TPO和2959引發AP水凝膠的光聚合動力學對比.(C) TPO和APS-TEMED引發的AP水凝膠的應力-拉伸行為對比. (D,E) UV固化彈性體分別與由水溶性TPO-和APS-TEMED–引發的水凝膠的粘接說明. (F-K) 3D打印出的AP水凝膠-聚合物樣品單軸拉伸測試 Tango 彈性體(F),Vero剛性聚合物(G), Agilus彈性體(H), PEGDA (I), 甲基丙烯酸酯SMP (J), 類ABS聚合物(K),  (I to Q) 分別是相應的斷裂照片.

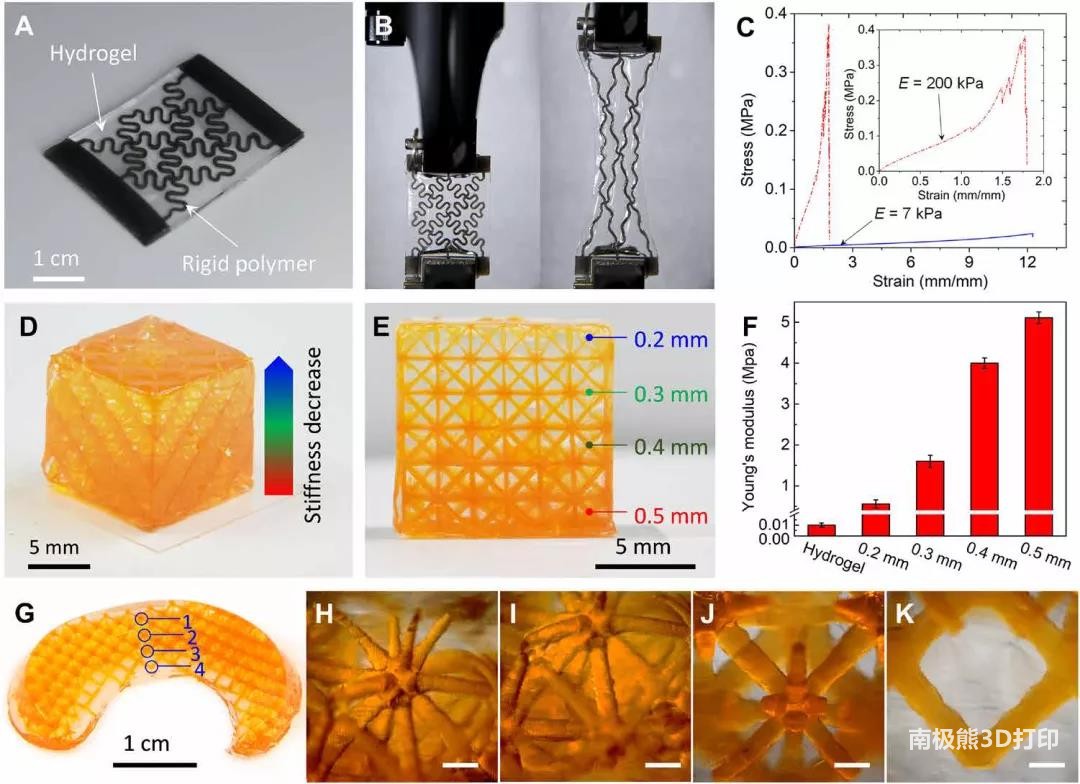

Fig. 4. 3D打印的剛性聚合物增強的水凝膠復合物. (A-C) 馬蹄形剛性聚合物增強的水凝膠復合物. (A) 各向同性的復合物照片. (B) 單軸拉伸前（左）和拉伸175%（右）的照片. (C) 純水凝膠和水凝膠復合物的應力-應變行為對比. (D-F) 立方結構剛性聚合物增強的水凝膠復合物. (D) 打印的復合物立方體的照片：有硬度梯度. (E)打印的復合物立方體的正視圖：構架桿的直徑由0.5mm降低到0.2mm. (F) 測量的壓縮模量：純水凝膠和不同直徑構架桿剛性聚合物立方體增強的水凝膠. (G) 由立方結構增強的水凝膠打印出的半月板. (H-K) 位置1-4的相應微結構的顯微照片(比例尺,500 μm).

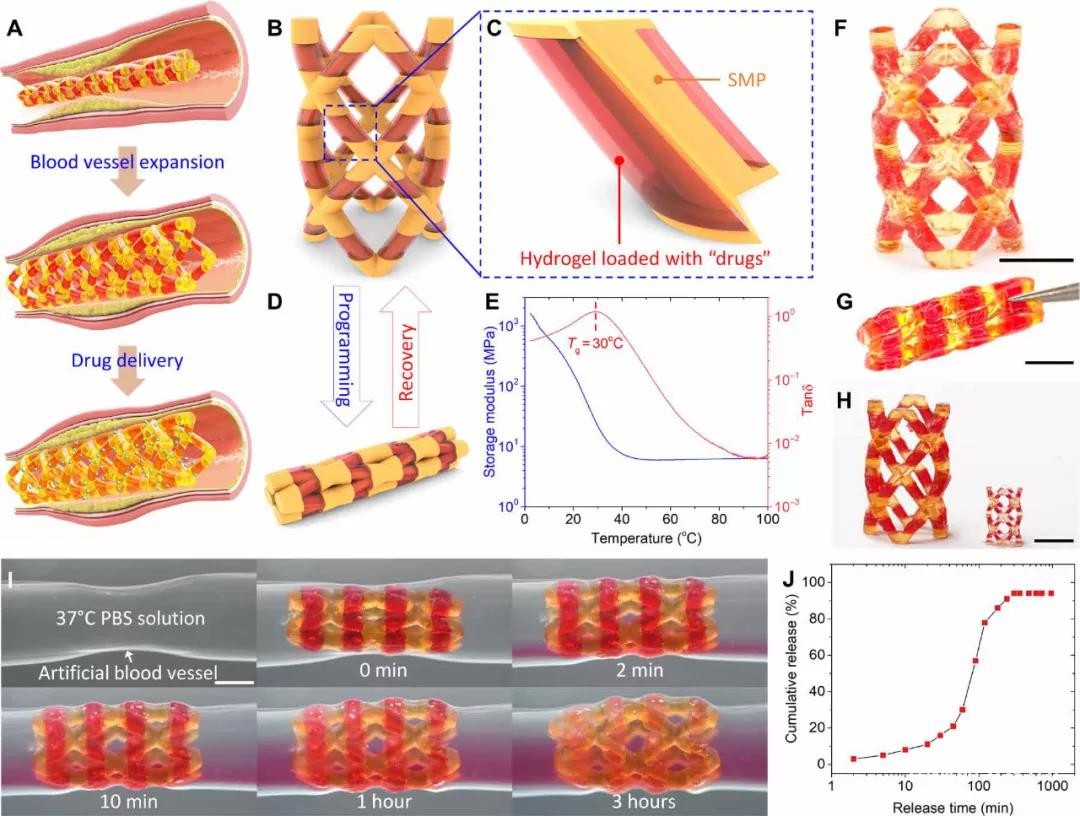

Fig. 5. 打印的擁有藥物釋放功能的形狀記憶支架

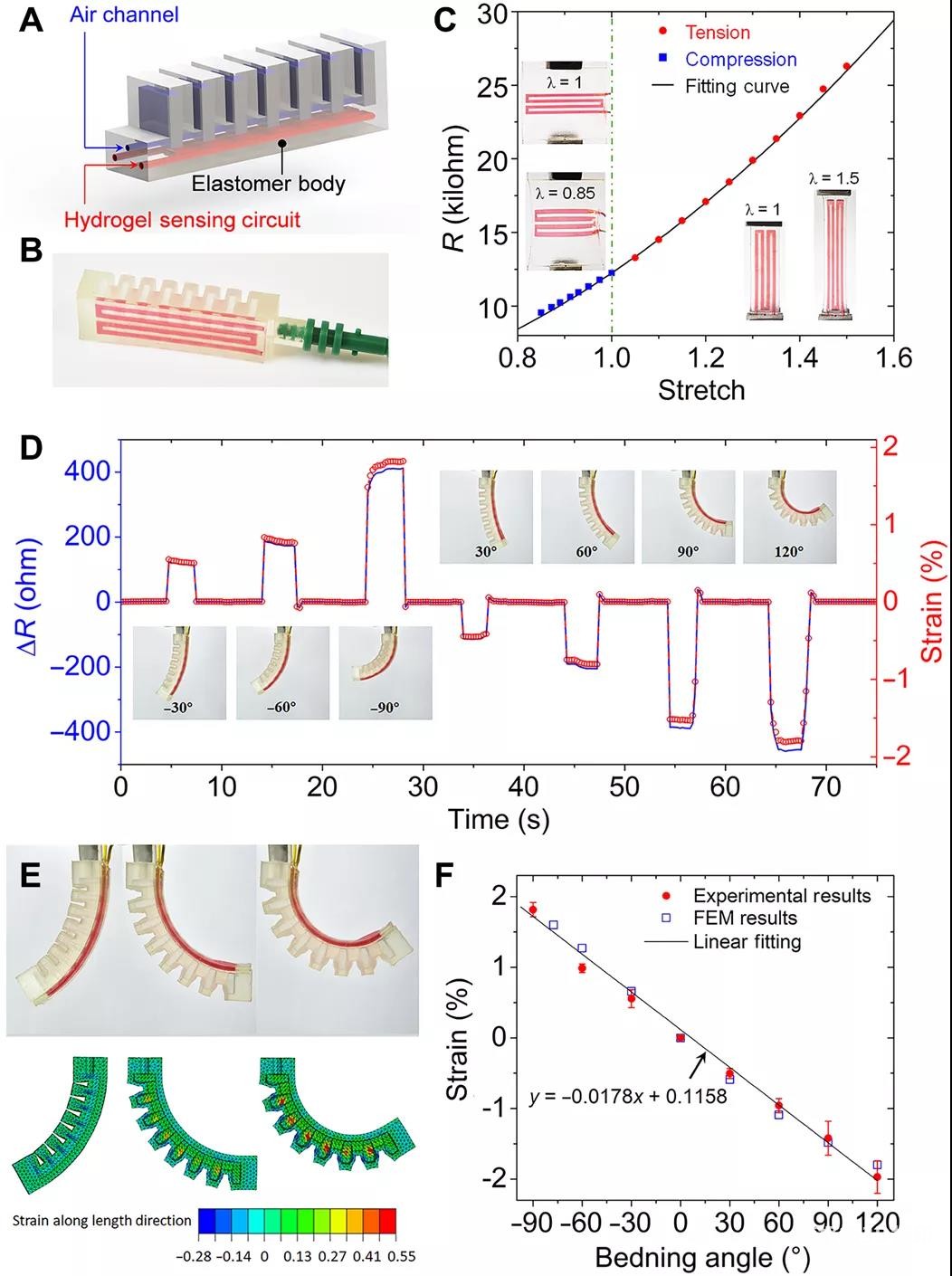

Fig. 6. 打印的帶有水凝膠應變傳感器的柔性氣動裝置
