研究背景

串聯壓電轉換器（CPETs）作為能量轉換的主要元器件，多應用于超聲解剖刀、聲懸浮以及聲吶等方面。CPET通常包含兩個核心單元：鋯鈦酸鉛（PZT）壓電陶瓷——用于壓電能量轉換（機械能與電能之間的相互轉換）；熱管理單元（主要為金屬）——用于內部散熱和調節操作性能或能量轉換效率。目前設備結構存在明顯的瓶頸，如電聲能量轉換效率不高（由于PZT和金屬間的特性阻抗不匹配）和金屬的散熱效率不高（如硬鋁）等。而且，壓電效應僅存在于居里溫度（Tc）以下，當自熱使得溫度超過Tc時，壓電效應就會消失。當溫度超過Tc的一半（PZT的Tc為300℃），PZT的壽命就會大大降低。因此，為大幅提高設備性能，亟需引入全新的熱管理材料、設計新設備。

在過去十年里，因具有獨特的電學、光學和熱性能，石墨烯在納米技術領域引起空前反響。由于具有多孔層狀結構（便于電子/離子的快速傳遞）、優良的化學和物理穩定性和卓越的循環性能，3D石墨烯網絡、石墨烯衍生物（如石墨烯氣凝膠）和石墨烯納米復合物被認為是能量?jī)?chǔ)存和轉化體系（超級電容器、燃料電池、氫氣和熱能儲存、燃料電池、太陽能電池等）最有潛力的材料。在實際應用時，超高導熱系數使得石墨烯具備完美熱管理材料的特質，尤其是在需要大功率輸出的微型現代化設備中。其中，2D石墨烯薄膜具有遠高于其它材料的超高導熱系數；垂直定向石墨烯（VG）由于具有獨特的三維結構，展現了比2D石墨烯薄膜還要高的縱向?qū)嵯禂?shù)。因此，基于全新的設計理念，將兩種超高熱導率的材料結合在同質結熱界面材料中來設計高功率設備是最有潛力的方向。

在功能性絕緣模板（Al?O?、SiO?、TiO?、SrTiO?）上直接氣相沉積（CVD）生長石墨烯的研究已經取得很大進展。除Al?O?外，AlN熱敏陶瓷具有多晶結構、多孔形貌和幾乎可以忽略的熱存儲能力，通常作為高功率設備的散熱材料。而且，AlN熱敏陶瓷的散熱效率甚至比金屬材料（銅和鋁）的還要高。

一般來說，理想的熱調節器應該同時具有高導熱率（利于迅速而均勻的傳遞熱）和優良的散熱特性（利于及時散熱）。在功能AlN熱敏陶瓷上直接生長的石墨烯雜化材料完全符合這個要求，但是，通過直接氣相沉積合成石墨烯/AlN陶瓷的研究則幾乎沒有，這是因?yàn)椋簜鹘y(tǒng)CVD過程具有獨特的氣體流傳遞形態和氣體擴散模型，已活化的炭很難進入擁有不同尺寸微孔的多孔AlN模板中。因此，迫切需要開發全新的合成方法。

為了打破散熱瓶頸、克服CPET內部嚴重自熱的問題，劉忠范院士團隊設計開發了新型熱調節器并將其嵌入CPET中，新一代CPET的自發散熱效率和電聲能量轉換效率均大幅提高。相關工作已發表在Adv. Mater，題目為“Designing New-Generation Piezoelectric Transducers by Embedding Superior Graphene-Based Thermal Regulators”。

工作介紹

為了解決高功率串聯壓電轉換器中的自熱問題，劉忠范院士/張艷鋒教授團隊開發了全新熱管理復合物，并提出了用于構建新一代高功率CPET的新設計理念。該團隊創造性地選擇多孔氮化鋁陶瓷作為模板，并通過兩步化學氣相沉積法直接在陶瓷模板上生長多維（3D或2D）石墨烯（作為熱逃逸通道）的方法來構建先進的熱調節器。調節器的三個功能單元（熱分布單元、熱傳遞單元、熱釋放單元）集合了2D石墨烯、3D石墨烯及氮化鋁陶瓷模板的獨特?zé)嵝阅?，分別承擔熱量均布、傳遞和釋放的相應功能，形成優勢互補。制成的石墨烯基熱調節器自熱引起的溫升可大幅下降60%，遠遠超出了實際需求目標。通過嵌入石墨烯基熱調節器取代傳統的金屬基調節器構建新一代CPET，其自發散熱效率和電聲能量轉換效率均大幅提高。該研究工作首次實現了新型多維石墨烯/氮化鋁陶瓷雜化物的合成，并推進了其在新一代能量轉化和熱管理相關領域的應用，尤其是將高功率CPET擴展到更寬應用領域。

圖文詳情

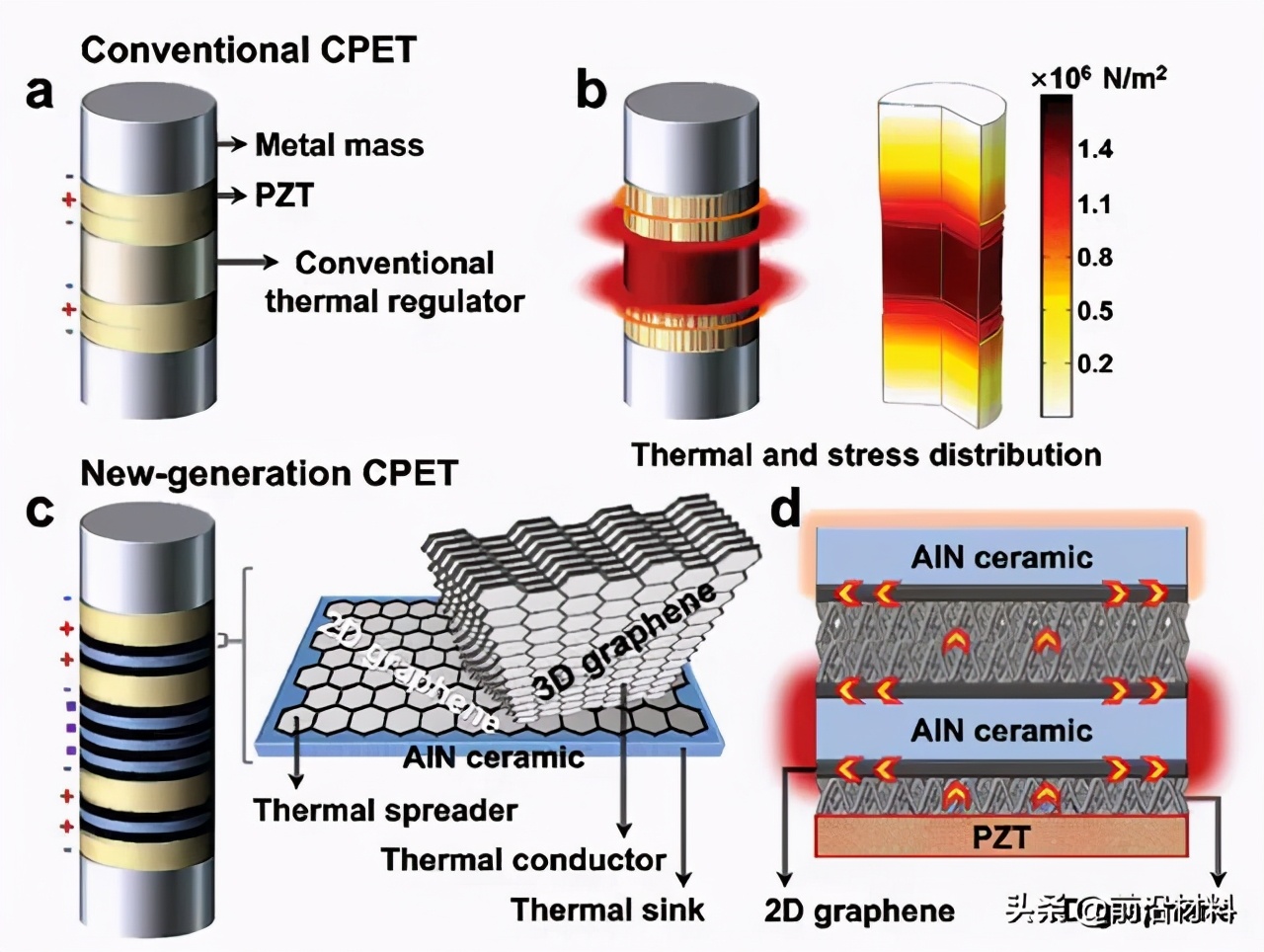

圖1.先進石墨烯基熱調節器用于構建新一代CPET。a,b）傳統CPET的結構和散熱特性。熱在應力集中區積累（如圖b中右側所示），無法及時釋放出去。金屬基熱調節器散熱效率不足是傳統CPET的最大瓶頸。c）新一代多維石墨烯/AlN陶瓷雜化基CPET的結構示意圖。2D石墨烯（作為熱分布器）、3D石墨烯（作為熱傳遞器）、AlN陶瓷（作為散熱器）各自承擔了分布熱、傳遞熱和釋放熱等不同的功能。d）3D/2D石墨烯/AlN陶瓷雜化基新結構熱調節器的結構示意圖。在AlN陶瓷上構建多方向熱逃逸通道可以獲得自發高效的散熱。

"

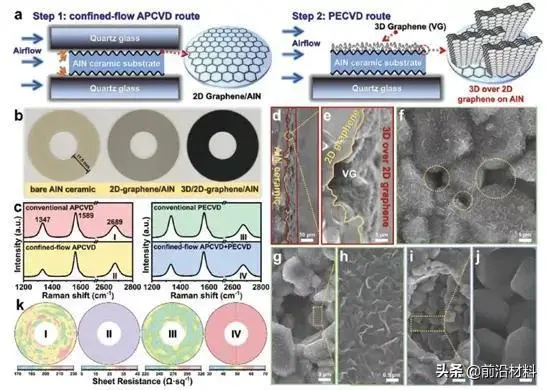

圖2. 3D/2D石墨烯/AlN陶瓷雜化物的合成方法和表征。a）全新雜化物的兩步CVD合成方法。約束流APCVD路徑2D石墨烯在多孔AlN陶瓷盤的均勻生長，隨后是PECVD路徑，覆蓋在3D VG-納米墻壁薄膜之上，b）裸AlN陶瓷（左），2D石墨烯/氮化鋁陶瓷（中），3D/2D石墨烯/氮化鋁陶瓷（右）的圖片。生長條件: 20sccm CH4，200sccm Ar，100sccm H?，1100℃， 4h限制流APCVD；10sccm CH4，10sccm H?，300W，700℃，4h PECVD。c)石墨烯樣品的拉曼譜圖。傳統APCVD（樣品Ⅰ）、限制流APCVD（樣品Ⅱ）、傳統PECVD（樣品Ⅲ）、兩步CVD方法（樣品Ⅳ）。d,e) 3D/2D石墨烯/AlN陶瓷雜化物樣品的斷面SEM圖（4h PECVD 加4h限制流APCVD）。即使多孔區域完全被中連續VG薄膜覆蓋，可在中氮化鋁的表面直接觀察到VG層（粗糙度約為17.2微米，用內嵌紅色線標記）。f-h) 3D/2D石墨烯/AlN陶瓷雜化物的連續放大形貌（1h PECVD加4h限制流APCVD）。I-j)樣品表面形貌圖（1h傳統PECVD）顯示微孔幾乎沒有VG納米墻。k)原生石墨烯樣品的薄層電阻mapping圖

"

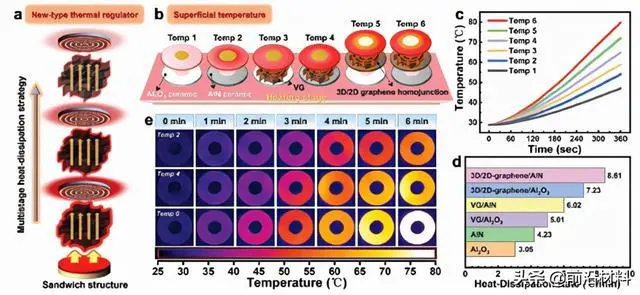

圖3. 3D/2D石墨烯/AlN陶瓷雜化物基熱調節器的熱性能 a) 新型熱調節器和獨特的三明治結構實現高效、多級散熱。b)加熱試驗示意圖。具有不同基本結構單元（從左到右依次為氧化鋁陶瓷、氮化鋁陶瓷、VG/氧化鋁陶瓷、VG/氮化鋁陶瓷、3D/2D石墨烯/氧化鋁陶瓷、3D/2D石墨烯/氮化鋁陶瓷）調節器的散熱效率可通過表面溫度來估計。c,d)熱調節器的加熱時間-溫度關系和散熱速率。3D/2D石墨烯/氮化鋁陶瓷基調節器表現出超高散熱效率（8.61℃min-1）e)同一加熱時間下熱調節器表面溫度分布的瞬時紅外圖。

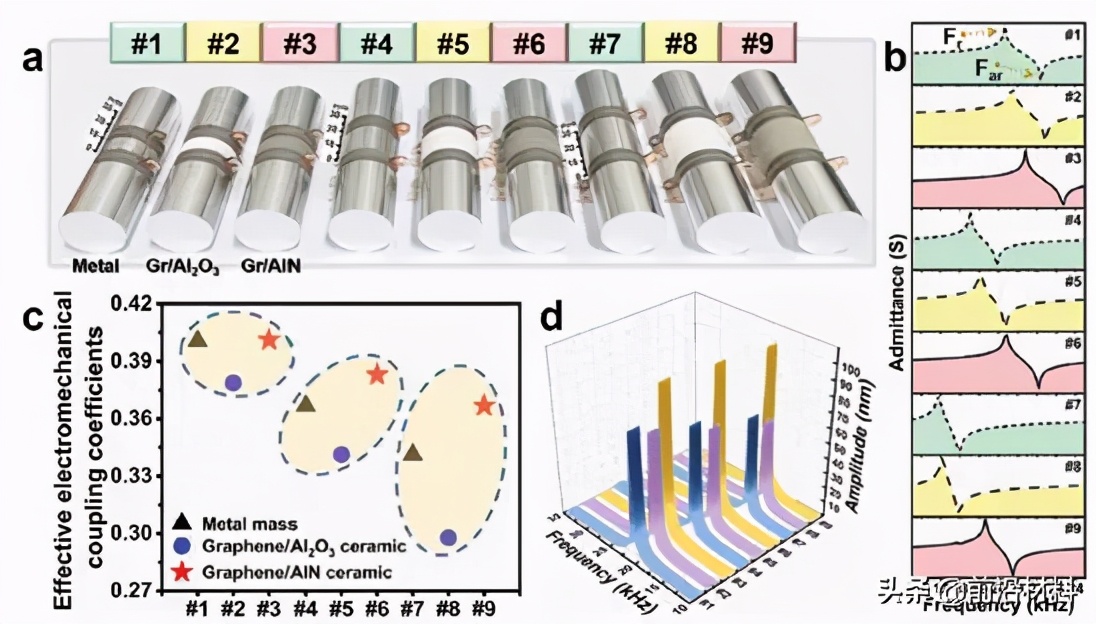

圖4.新一代CPET的電聲能量轉換效率評估 a)不同規格的CPET圖。根據類型（金屬、3D/2D石墨烯/氧化鋁陶瓷、3D/2D石墨烯/氮化鋁陶瓷）和長度（10cm、20cm、30cm），CPET從左到右的編號依次為#1、#2、#3、#4、#5、#6、#7、#8。b)響應頻率圖，使用特性阻抗分析儀來精確計算CPET的Fr (共振頻率)和Far(反共振頻率)。c,d) 不同規格CPET的有效電-機械耦合系數（c, Keff）和振幅（d, APET）。通過嵌入D/2D石墨烯/氮化鋁陶瓷基熱調節器，CPET的電聲能量轉換效率（ηea）大幅提高。

"

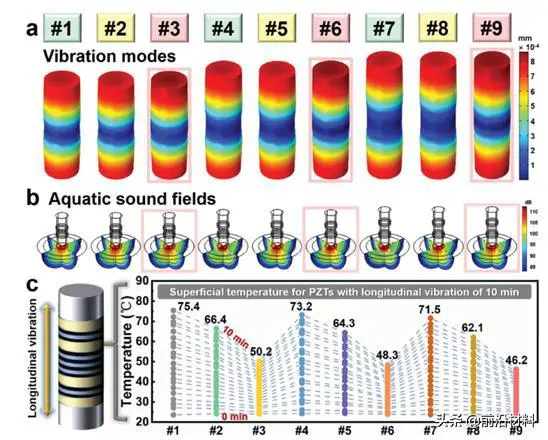

圖5. 新一代CPET的操作狀態和瞬時能量效率的評估。a,b)嵌入不同類型（金屬、3D/2D石墨烯/氧化鋁陶瓷、3D/2D石墨烯/氮化鋁陶瓷）和長度（10cm、20cm、30cm）的熱調節器，所得CPET在振動模型和聲場（b）3D模擬結果。即使嵌入多維石墨烯/氮化鋁陶瓷雜化物基熱調節器，超級穩定操作狀態（振動穩定性和均勻性）仍能可以維持。3D模擬所使用的驅動電壓（輸入電壓）為1kV。c)不同規格CPET的瞬時散熱效率評估。嵌入3D/2D石墨烯/氮化鋁陶瓷熱調節器的新一代CPET（#3、#6、#9），由自熱造成的溫升可大幅降低60%（從41.5℃到16.2℃）。

原文鏈接

Shan, J., Wang, S., Zhou, F., Hu, J., Liu, Q., Lin, S., Zhang, Y., Liu, Z., Designing New-Generation Piezoelectric Transducers by Embedding Superior Graphene-Based Thermal Regulators. Adv. Mater. 2021, 2103141.

https://doi.org/10.1002/adma.202103141
