顆粒在線訊：鋰離子電池（LIBs）由于其高工作電壓、長循環壽命、低自放電率等優點，在便攜式電子產品、電動汽車和儲能系統中得到了廣泛的應用。作為L(zhǎng)IBs最重要的組成部分之一，隔膜不僅可以防止電極的物理接觸，還可以為離子傳輸提供多孔通道。因此，隔膜的理化性質對LIBs的電化學性能和安全性具有至關重要的影響。LIBs中使用的商業隔膜由聚烯烴制成，例如聚丙烯(PP)，其通常具有孔隙率低、電解液潤濕性差和熱穩定性差的問題。此外，PP隔膜較寬的孔徑分布會造成充放電過程中鋰離子通量不均勻，這可能會導致鋰枝晶的生長刺穿隔膜，從而造成可怕的安全隱患。

復旦大學趙東元院士、楊東教授通過在正極表面組裝中空介孔二氧化硅(HMS)顆粒，報道了分級多孔、超輕二氧化硅膜作為高性能LIBs隔膜的設計。單個HMS顆粒的豐富介孔和大腔為離子傳輸提供了較低的迂回路徑，同時作為電解液儲庫以進一步提高電化學動力學。此外，得益于其無機和分級多孔性質，此類HMS隔膜顯示出比商用PP隔膜更好的電解液親和力、熱穩定性和機械強度。作為演示，采用HMS隔膜涂層的 LiFePO4正極的LIBs表現出卓越的倍率性能和循環穩定性，優于PP、Al2O3改性PP隔膜以及固體二氧化硅顆粒制成的隔膜。相關成果以題為“Hierarchically Porous Silica Membrane as Separator for High-Performance Lithium-Ion Batteries”發表在國際著名期刊《AM》上。

材料制備及表征

由Fe3O4納米顆粒組成的微球用作模板生長介孔SiO2殼，通過酸處理去除Fe3O4 核后即可獲得HMS顆粒。合成的HMS顆粒是單分散球，直徑約為 500 nm，殼厚度約為100 nm，內腔約為300 nm。HMS顆粒的外殼具有介孔結構，這允許液態電解質輕松滲透到內部腔中。HMS顆粒的比表面積和孔體積分別為450.9 m2 g-1和0.26 cm3 g-1，分別具有以~2 nm為中心的均勻介孔。HMS隔膜是通過溶劑蒸發誘導HMS顆粒在正極表面組裝而成的。此外，添加聚偏二氟乙烯-六氟丙烯(PVDF-HFP)粘合劑以確保HMS膜在正極處理和折疊過程中的完整性和機械穩定性。通過調整HMS分散體的濃度，可以很容易地調整HMS膜的厚度。在電池測試中，HMS膜被控制為與商業PP隔膜具有相同的厚度（~24 μm），以消除隔膜厚度的影響。HMS膜的硬度和彈性模量遠高于PP和Al2O3/PP隔膜，有望防止鋰枝晶刺穿。

圖1 HMS顆粒及隔膜的表征

電解液浸潤性及離子傳輸性能

接觸角測試顯示，原始PP、Al2O3/PP、固體二氧化硅（SS）和HMS膜的接觸角分別為38o、27o、20o和14o。這些結果表明，雖然用Al2O3納米粒子涂覆PP改善了電解液的潤濕性，但由SiO2粒子組成的SS和HMS層對電解液的潤濕性甚至更好。特別是，HMS對電解液表現出最高的親和力，這可能是由于其親水性和分層多孔結構。HMS優異的電解液潤濕性有望提高界面相容性和離子電導率。事實上，EIS表明，在各種隔膜中，HMS顯示出最小的電阻和約1.71 mS cm-1的離子電導率。這主要?dú)w因于HMS隔膜的優異電解液潤濕性和分級離子傳輸通道。另外，HMS較高的比表面積增強了PF6-與HMS表面羥基基團之間的相互作用，從而獲得高tLi+。總之，組裝的HMS隔膜可以潛在地增強LIBs的電化學性能，因?yàn)樗鼈兙哂袃?yōu)異的電解液潤濕性和高離子電導率。

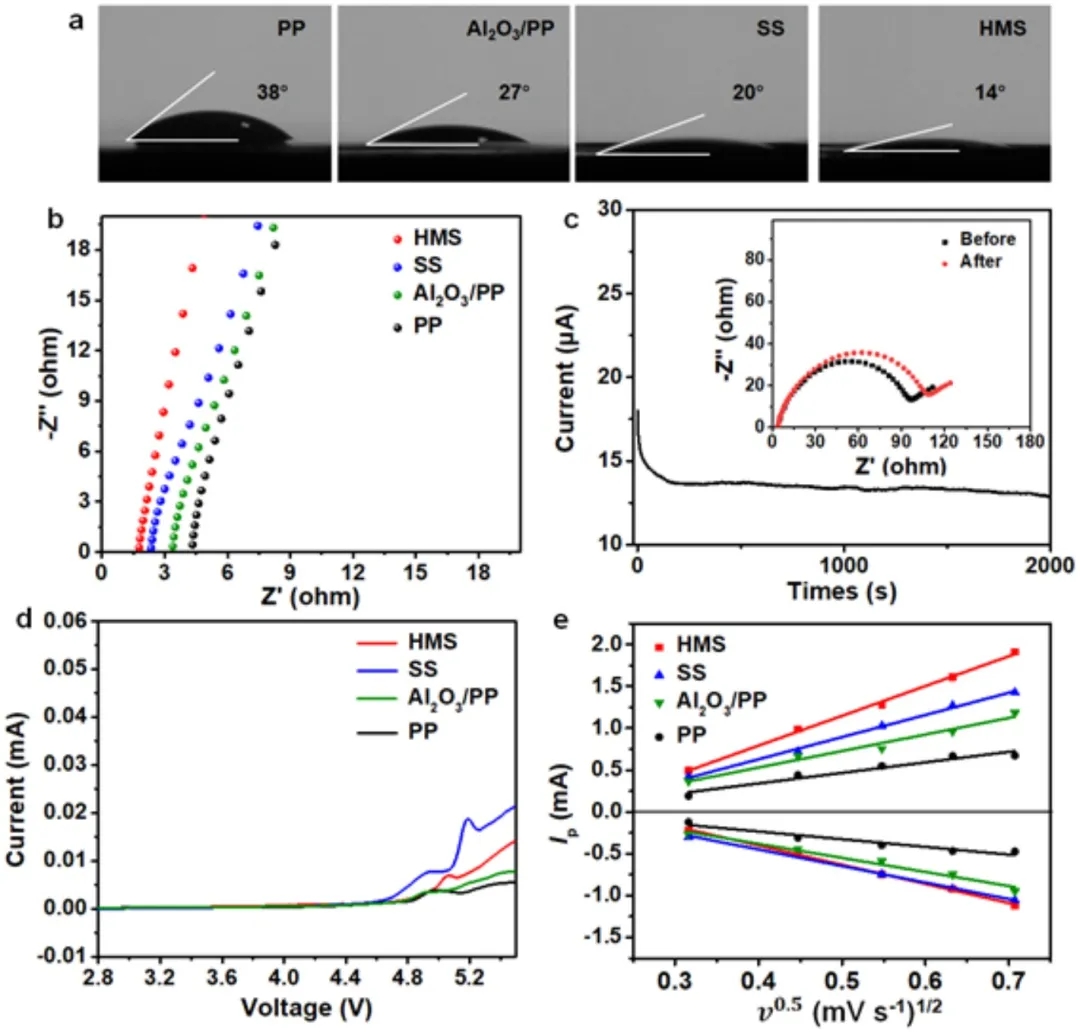

圖2 HMS隔膜的浸潤性及離子傳輸性能

低負載電池性能

循環測試表明，采用HMS隔膜的LIBs在0.5C下循環200次后仍保持162 mAh g-1的高容量。在倍率測試中，當使用HMS隔膜時，LIBs的倍率性能進一步得到提高，其在0.5、1、2和5 C下可分別提供160、146、130和103 mAh g-1的容量。這些結果表明，HMS隔膜可以顯著縮短通過介孔通道和內腔的鋰離子傳導路徑，從而促進電池的電化學動力學。HMS顆粒的中空內部還可作為電解液儲層，這也可能有助于提高倍率性能。EIS表明基于HMS的電池顯示出最低的電荷轉移電阻，與其良好的界面潤濕性和電化學動力學一致。此外，HMS隔膜還賦予LIBs出色的電化學穩定性，在5C的高電流密度下，基于HMS的電池即使在800次循環后仍保持106 mAh g-1高且穩定的容量而沒有明顯的容量衰減。 而且，采用分層多孔結構的HMS隔膜可以進一步均勻地調節鋰離子的傳輸行為，從而誘導鋰的均勻成核和沉積，并抑制枝晶的生長。

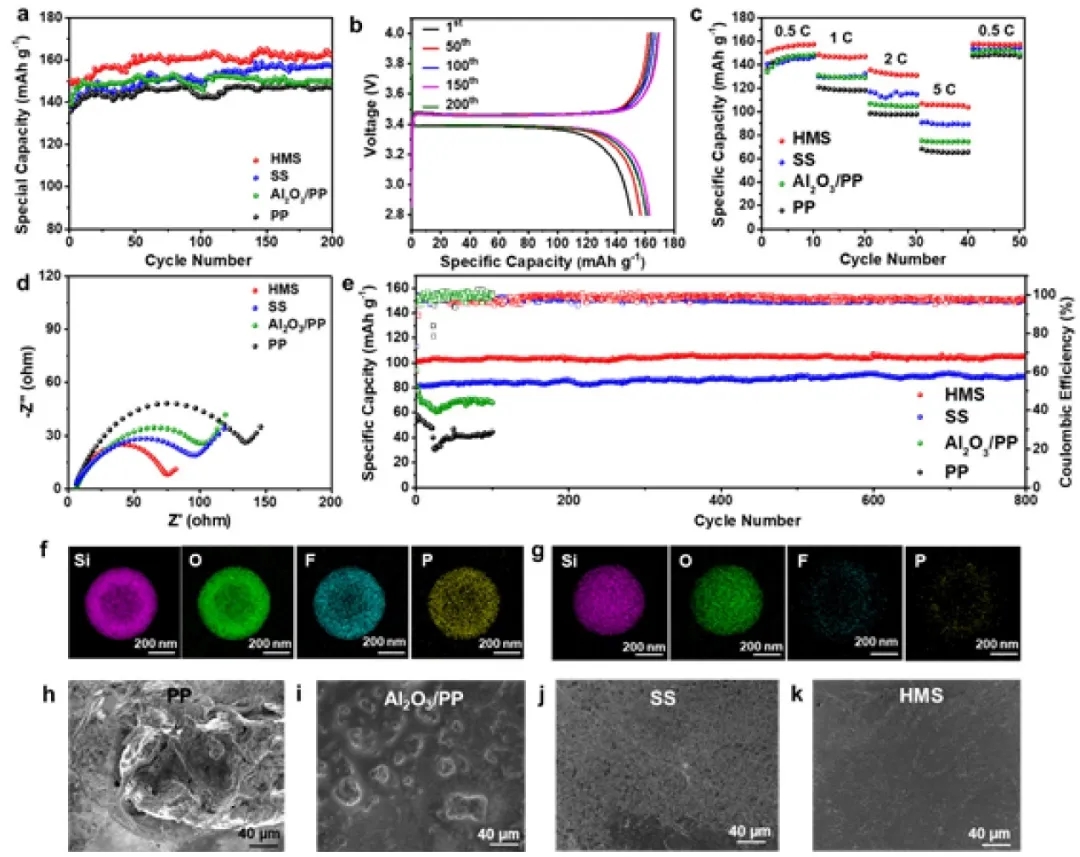

圖3 低負載電池性能

離子傳輸和鋰沉積行為

HMS基電池中的鋰離子不僅可以通過間隙空隙遷移，還可以通過低曲折的介孔殼和中空內部通過單個SiO2顆粒擴散。因此，這種分級多孔的HMS隔膜可以實現快速且均勻的鋰離子通量，從而大大增強了電化學動力學，同時抑制鋰枝晶的生長。

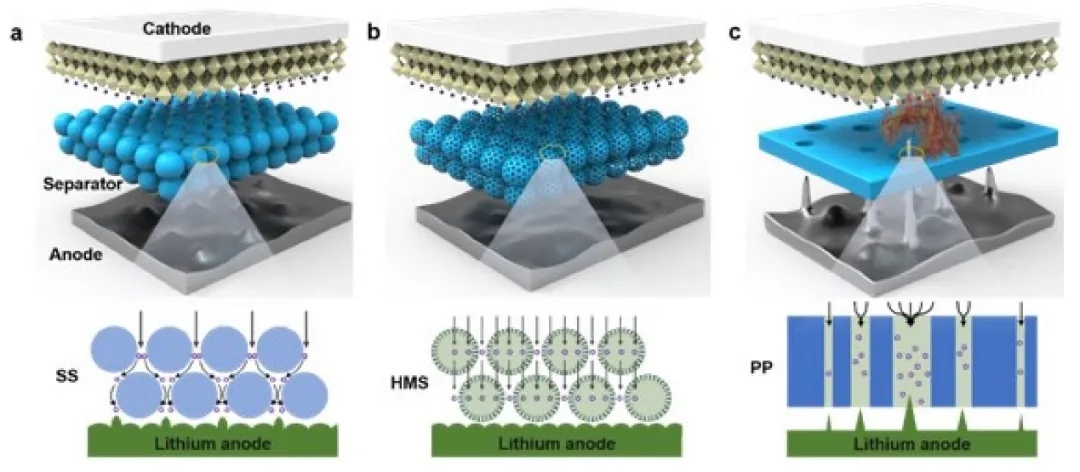

圖4 不同隔膜的離子傳輸和鋰沉積行為示意圖

高負載應用潛力

進一步制備了高質量負載（11 mg cm-2）厚LFP正極（~70 μm），以探索HMS隔膜的實用潛力。結果在所有電流密度下，所得電池仍提供比PP基電池更高的放電容量。并且在0.5 C下進行100次循環后，電池可保持1.2 mAh cm-2（110 mAh g-1）的高穩定容量，且容量不會衰減。此外，為減輕HMS隔膜對電池能量密度的影響，這里通過減少自組裝過程中空SiO2顆粒的數量，進一步制備了厚度約為10 μm的超薄HMS隔膜。10 μm厚的HMS膜（1.6 mg）的重量甚至比PP輕約34%。盡管隔膜厚度超薄，但所得的基于HMS的電池仍表現出與24 μm厚對應物相當?shù)难h(huán)性能，并且在5 C下800次循環后保持超過100 mAh g-1的高容量。基于正極材料和10 μm HMS隔膜總質量計算的容量為68 mAh g-1，比采用24 μm HMS隔膜的電池高約26%。這些結果證明了HMS隔膜在高性能LIBs的實際應用中的巨大潛力。

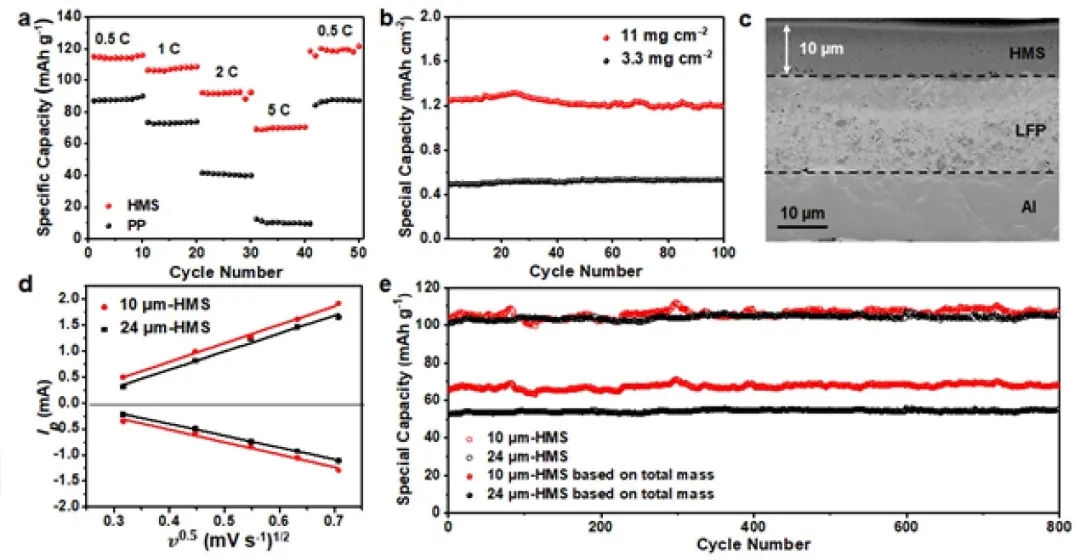

圖5 厚電極及不同厚度HMS隔膜的性能

小結：這項工作證明，在電極表面自組裝緊密排列的中空介孔SiO2顆粒陣列可以用作LIBs超輕、機械堅固和熱穩定的隔膜。HMS顆粒獨特的分層多孔結構保證了電極之間的均勻離子傳輸，從而顯著提高了電化學動力學，同時抑制了枝晶生長。因此，采用HMS隔膜的LIBs表現出卓越的倍率性能和循環穩定性。
