顆粒在線訊：研 究 背 景

在眾多的能源技術中，鋅空氣電池(ZABs)因其具有高的能量密度和安全性在各種電氣應用中具有廣闊的應用前景。然而，缺乏高效的氧還原反應（ORR）催化劑限制ZABs的發展。為了加速ZABs的ORR的動力學，需要在陰極反應處使用高活性和高穩定性的催化劑。非貴金屬基催化劑具有成本低、資源豐富等優點，是一種很有前途的催化材料。其中單原子鐵氮碳（Fe-N4）催化劑具有原子利用率高，催化活性高等獨特的優勢成為了有前景的商業催化劑候選者。

然而，由于Fe-N4的對稱電子結構分布不利于氧中間體（例如：O*、OOH*和OH*）的吸附/脫附，導致其催化性能仍不如Pt/C催化劑。近些年來，許多相關的研究致力于引入雜原子（S、P、B等）配位、摻雜，或者引入?yún)f(xié)同位點（雙原子、金屬團簇）來調控Fe-N4中心Fe原子的電子結構來提高催化活性。

但是，通過單獨的優化策略依舊很難實現高效的ORR催化活性。因此通過同時引入額外的雜原子和金屬團簇是進一步提高電催化活性的重要途徑。

文 章 簡 介

基于此，來自南昌大學的袁凱教授，江西師范大學的陳義旺教授和上海交通大學的莊小東教授，在國際知名期刊Small上發表題為“Simultaneously Integrate Iron Single Atom and Nanocluster Triggered Tandem Effect for Boosting Oxygen Electroreduction”的觀點文章。

該研究通過同時引入S原子和Fe納米團簇協同調節了FeSA-FeNC@NSC中單原子Fe的d帶中心，打破了Fe-N4的對稱電子結構進而優化了氧中間體的吸附/解吸自由能，降低了反應能壘，提高了ORR活性。

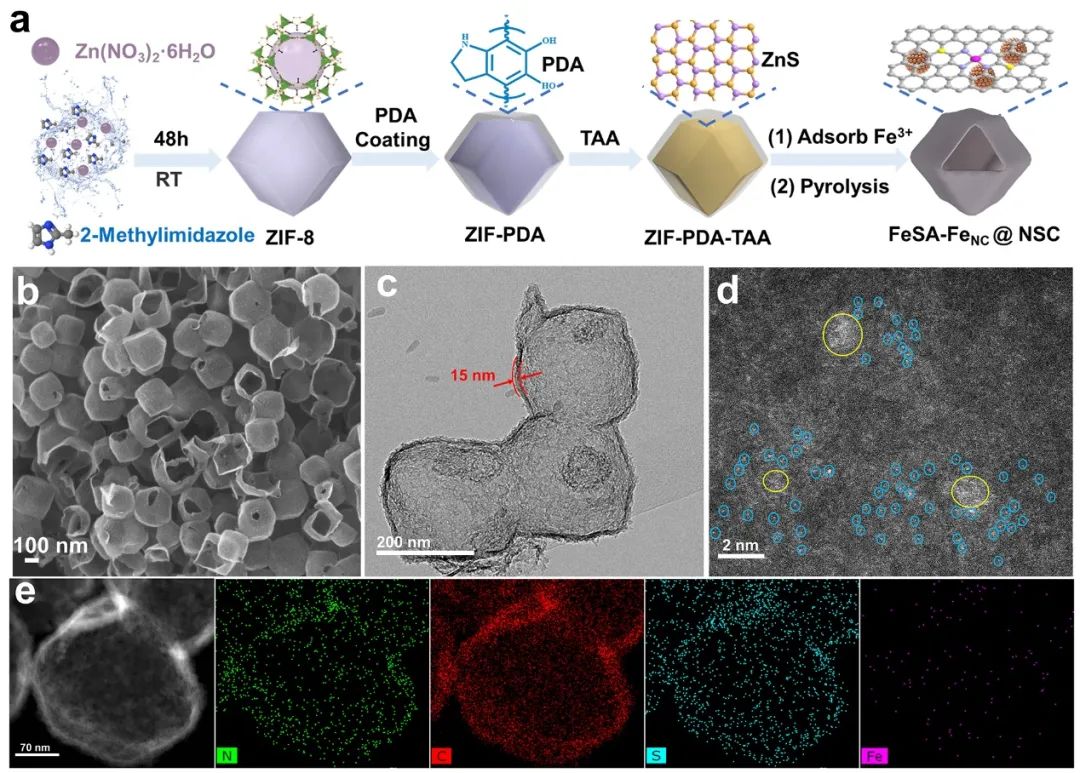

圖1 FeSA-FeNC@NSC的合成過程和結構表征。a) FeSA-FeNC@NSC的制備路線示意圖；b) FeSA-FeNC@NSC 的 SEM圖像；c) TEM 和 d) AC-HAADF-STEM 圖像。e) FeSA-FeNC@NSC 的 HAADF-STEM 圖像和 N、C、S 和 Fe 的相應 EDS 元素映射。

本 文 要 點

要點一：原位自犧牲策略制備了具有Fe-N4和Fe納米團簇的N/S共摻雜的多孔碳材料（FeSA-FeNC@NSC）

具體而言，首先制備了形貌均勻的ZIF-8并用多巴胺包覆，接著引入硫代乙酰胺作為硫化試劑，利用Kirkendall效應構建含ZnS的中空前驅體 (ZIF-PDA-TAA)，接著利用浸漬法通過聚多巴胺吸附Fe3+。然后在N2氛圍下、950℃下熱解3h，最后通過酸處理洗去殘留的的ZnS和非活性的Fe納米粒子。ZnS作為自犧牲模板，在熱解過程中還原為Zn蒸氣，同時作為硫源。錨定的Fe3+可以同時轉化為Fe單原子和Fe團簇嵌入在中空的N/S共摻雜碳載體上 (FeSA-FeNC@NSC)。

通過掃描電子顯微鏡 (SEM）和透射電子顯微鏡 (TEM) 對樣品進行了形貌表征。FeSA-FeNC@NSC呈現中空的直徑~260 nm的多面體形貌。能量色散X-射線能譜證明了N、C、S和Fe均勻分布在在整個殼層中。通過像差校正的高角度環形暗場掃描透射電子顯微鏡測試 (HAADF-STEM) 可以直觀的看出FeSA-FeNC@NSC中含有原子分散的Fe單原子和Fe納米團簇。

要點二：FeSA-FeNC@NSC的結構表征

利用X射線吸附精細結構 (XAFS) 光譜對FeSA-FeNC@NSC中Fe的配位和局部化學環境信息進行了表征。通過Fe-k邊在R空間的傅里葉變換(FT)拓展X射線吸附精細結構(FT-EXAFS)譜中可以看出在2.12 ?處和1.56 ?處有兩個明顯的特征峰，分別歸屬于Fe-Fe鍵和Fe-N鍵，再次證明了FeSA-FeNC@NSC中存在類卟啉的Fe-N4基團和Fe團簇。

值得注意的是，與Fe箔和FePc相比，F(xiàn)e-Fe鍵長度由2.20變?yōu)?.12 ?， Fe-N鍵長度由1.50變?yōu)?.56 ??？赡苁荈e團簇的引入影響了Fe-N位的配位環境，表現為Fe-N鍵的伸長。Fe-N鍵長的延長更有利于O2在Fe中心的吸附，從而提高ORR活性。

此外FeSA-FeNC@NSC具有大的比表面積和分級的多孔結構，這有利于在電化學反應中物質的傳輸和活性位點的暴露。XPS分析表明FeSA-FeNC@NSC具有高含量的吡啶-氮和石墨-氮。

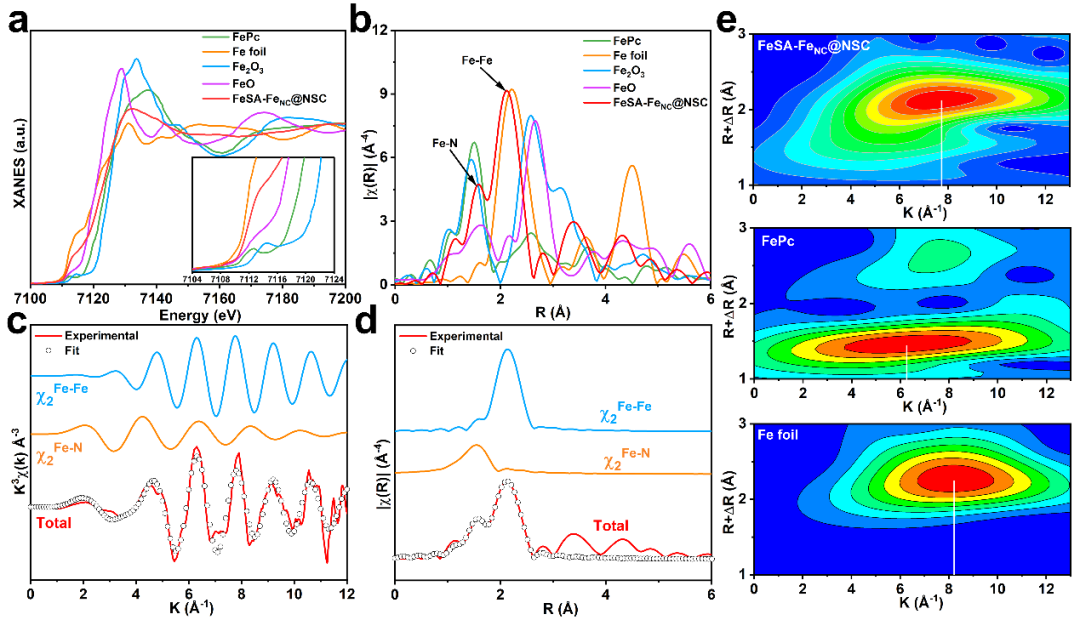

圖2 FeSA-FeNC@NSC的原子結構表征。a) Fe箔、Fe2O3、FePc、FeO和FeSA- FeNC@NSC的Fe K邊XANES光譜。b) FeSA-FeNC@NSC和對比樣品的FT-EXAFS 光譜。分別在 c) k 和 d) R 空間對FeSA-FeNC@NSC 進行 EXAFS 分析。e) FeSA-FeNC@NSC 和對比樣本的 Fe K 邊 EXAFS 的小波變換。

要點三：優異的ORR催化活性及其實際應用

FeSA-FeNC@NSC (E1/2=0.90 V) 催化劑在堿性環境中表現出了比Pt/C催化劑(E1/2=0.87 V) 優異的催化活性。通過硫氰化鉀毒化實驗和進一步酸洗處理證明了Fe團簇作為協同位點提高了Fe-N-C催化劑的催化活性。進一步將這種材料用作ZABs的催化層，在液態和固態鋅-空氣電池中均表現出優異的功率密度（259.88和55.86 mW cm-2）和循環穩定性，具有良好的應用潛力。

要點四：理論計算揭示FeSA-FeNC@NSC的ORR高活性的本質

為了進一步研究Fe納米團簇與S原子的協同作用對提高FeSA-FeNC@NSC的ORR活性的影響，采用密度泛函理論(DFT)計算來解釋反應機理。

首先，計算了這些位點結構發生ORR每個基本步驟的吉布斯自由能。在U = 1.23 V時，F(xiàn)e-N4-S-1-Fecluster (FeSA-FeNC@NSC) 模型系列上的OOH*脫附 (*OOH→O*) 是最吸熱的，因此該步驟也是ORR在FeSA-FeNC@NSC上的速率決定步驟 (RDS)。差分電荷密度和d-band中心表明了，F(xiàn)e納米團簇與S原子的同時引入，使得Fe-N4中心Fe原子的d-band中心靠近費米能級，增強了對OOH*中間體的吸附，促進了OOH*中O-O鍵斷裂，加速了反應過程。

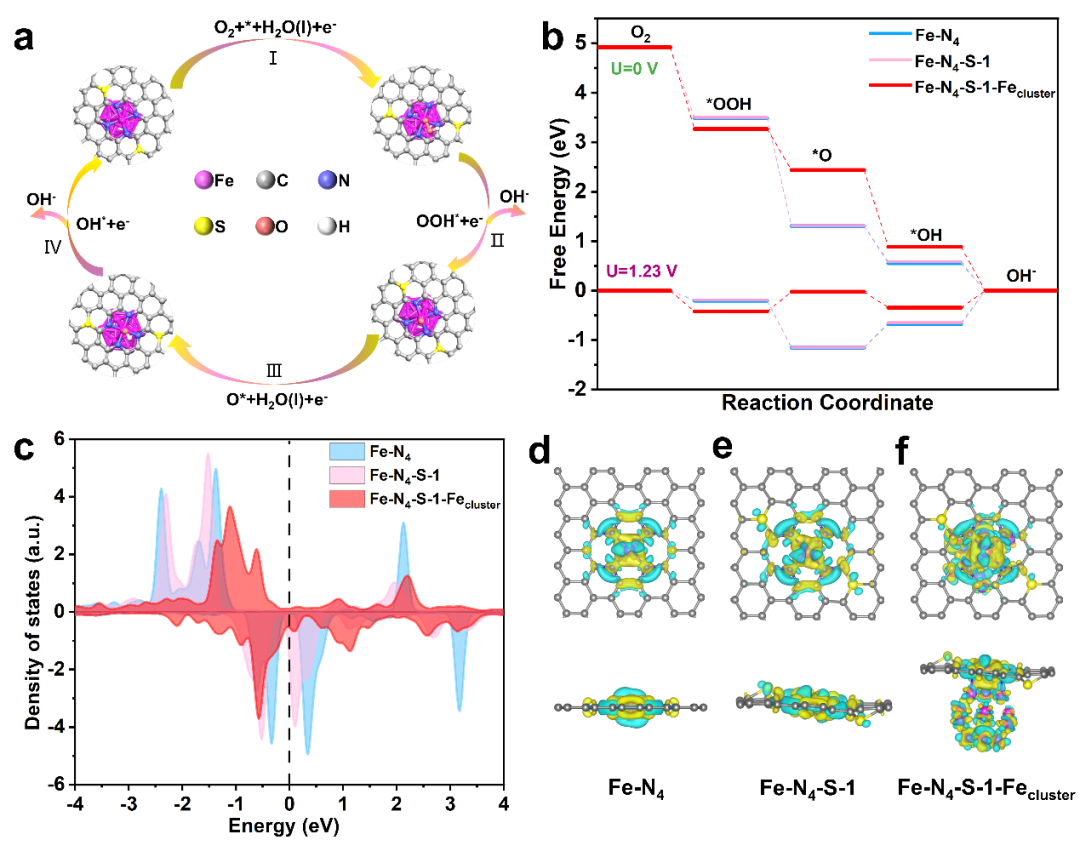

圖3 Fe-N4、Fe-N4-S-1和 Fe-N4-S-1-Fecluster模型的密度泛函理論計算。a) ORR過程中各中間體在Fe-N4-S-1-Fecluster上的吸附構型；b) Fe-N4、Fe-N4-S-1和 Fe-N4-S-1-Fecluster在 U = 0V 和 U =1.23 V 時的自由能圖；c) Fe-N4、Fe-N4-S-1和Fe-N4-S-1-Fecluster中Fe d帶的PDOS；d) Fe-N4、e) Fe-N4-S-1和f) Fe-N4-S-1-Fecluster的電荷密度差異圖（黃色：電子積累，青色：電子消耗）

結 論 和 前 瞻

綜上所述，F(xiàn)eSA-FeNC@NSC優異的活性和耐久性歸因于其組成和結構上的優勢:

(1) N/S共摻雜碳基體中嵌入的Fe單原子和納米團簇能夠協同提高催化活性，促進了ORR過程；

(2) 具有較大的比表面積、分級孔結構和高的電化學活性面積的空心碳載體可以為ORR提供快速電荷和物質傳輸?shù)膶?dǎo)電網絡；

(3) 高含量的吡啶-氮和石墨-氮賦予相鄰碳原子更大的正電荷密度，削弱了O-O鍵。

更重要的是，理論計算表明，F(xiàn)e團簇和S原子的引入?yún)f(xié)同調控了單原子Fe的d帶中心，打破了Fe-N4的對稱電子結構，從而優化了含氧中間體的吸附/脫附，大幅提高了氧還原催化活性。本研究提供了一種通過同時引入環境雜原子和納米團簇來優化單原子位點微環境有效協同策略，從而為能源相關技術提供高效的催化劑。

文 章 鏈 接

Simultaneously Integrate Iron Single Atom and Nanocluster Triggered Tandem Effect for Boosting Oxygen Electroreduction

https://onlinelibrary.wiley.com/doi/10.1002/smll.202107225
