顆粒在線訊：研 究 背 景

利用太陽能、水力發電和風能等間歇性可再生能源，通過電化學分解水制備氫氣，是非常重要、極具前景的一種未來能源解決方案。析氫反應（HER）在此過程中扮演了關鍵角色。鉑基催化劑是目前最有效的析氫催化劑，但是相當昂貴和稀缺。

因此，開發儲量豐富、低成本和具有高活性的非貴金屬基催化劑備受關注，其中，CoP、Ni2P和FeP等過渡金屬磷化物 (TMP) 因其潛在的比傳統催化劑更高的催化性能而引起了極大的興趣。然而，要顯著提高這些催化劑的性能仍然存在巨大的挑戰。

混合過渡金屬磷化物（MTMPs）是一種很有前途的催化劑，因?yàn)樗鼈兛梢栽诹谆镏g引入?yún)f(xié)同效應以提高HER活性。因此，如何選擇和構建最行之有效的MTMPs實現最優的析氫性能，從本質上揭示TMPs析氫性能的提升機制，尋求最優的材料結構配置仍然是當前需要深入研究的科學問題。

在具有大比表面積和高電導率的納米級基材上負載TMP/TMP異質結構可以進一步提高活性和耐久性。特別是，石墨烯具有二維(2-D) π-π共軛結構和獨特的性質，如超高比表面積和優異的導電性，可以作為TMP/TMP異質結構納米顆粒的有前途的載體，以改善其分散性、抑制聚集，并在它們之間創建相互連接的快速電子傳導路徑，從而顯著提高HER催化性能。

然而，目前只有少數MTMPs被合成用于HER催化應用，并且所有報道的MTMPs都僅包含具有相似原子直徑和/或磷化條件的過渡金屬(如 NiCoP、CoCuP、FeNiP和CoFeP)。缺乏合成方法來創造獨特的MTMPs將極大地限制通過TMP組分之間的協同相互作用獲得的催化活性，從而限制這些材料在HER電催化中的潛在應用。

雜多酸（HPA）很容易通過非共價相互作用附著在原始石墨烯上，從而有效地促進石墨烯的分散，亦可在分子水平上與其他含金屬物質反應形成雙/多金屬化合物，因此不僅可以作為合成MTMPs或其前軀體的反應物，而且可以調節其納米結構在原始石墨烯上生長。

但據文獻調研，目前沒有通過雜多酸介導自組裝合成原始石墨烯負載MTMPs納米結構的相關報道，這可能是因?yàn)樵诳量痰姆磻?yīng)條件下，合理地選擇反應物以形成MTMPs，并進一步加強反應物、晶種、產物與極其惰性的原始石墨烯之間的相互作用存在很大困難。

文 章 簡 介

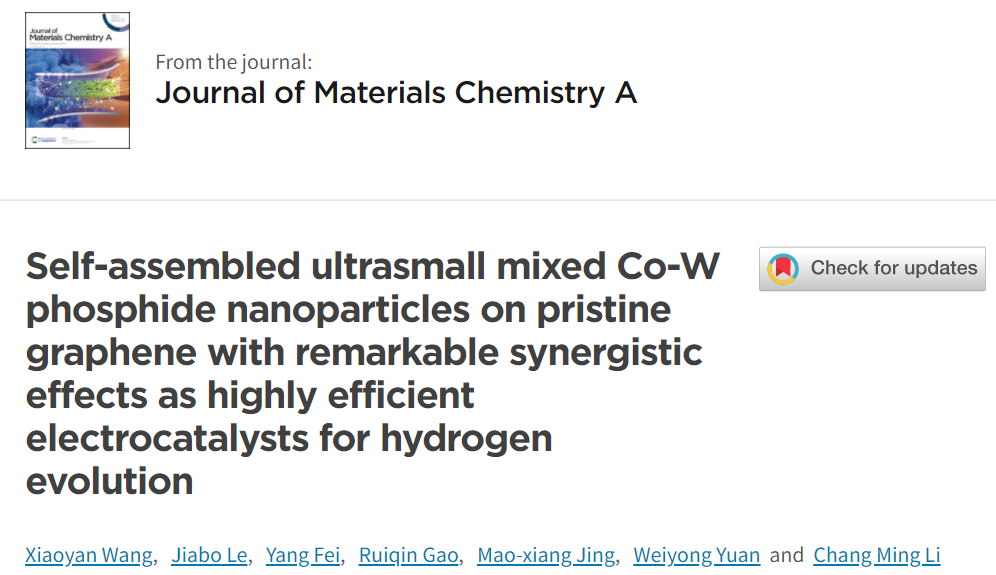

基于此，來自浙江大學的袁偉永研究員，在國際知名期刊Journal of Materials Chemistry A觀點上發表題為“Self-assembled ultrasmall mixed Co-W phosphide nanoparticles on pristine graphene with remarkable synergistic effects as highly efficient electrocatalysts for hydrogen evolution”的研究論文。

在超小空間中原位混合過渡金屬磷化物(尤其是含有非相似金屬的過渡金屬磷化物)，并將其組裝在納米尺度的載體上，以顯著增強析氫反應(HER)活性，是一項相當具有挑戰性的工作。

該文章使用磷鎢酸(HPW)介導自組裝合成原始石墨烯負載超小、高密度且高度分散的Co-W-P納米顆粒(G@Co-W-P)。進一步系統地研究了其優異的HER催化性能的機制，特別是CoP和WP2之間的巨大協同作用。

這項工作不僅開發了一種簡單和經濟的策略，以合成原始石墨烯負載的不同過渡金屬混合磷化物作為低成本和高性能的HER電催化劑，同時也揭示了高活性納米材料之間的協同效應和自組裝機制對合成各種獨特納米雜化材料的作用。

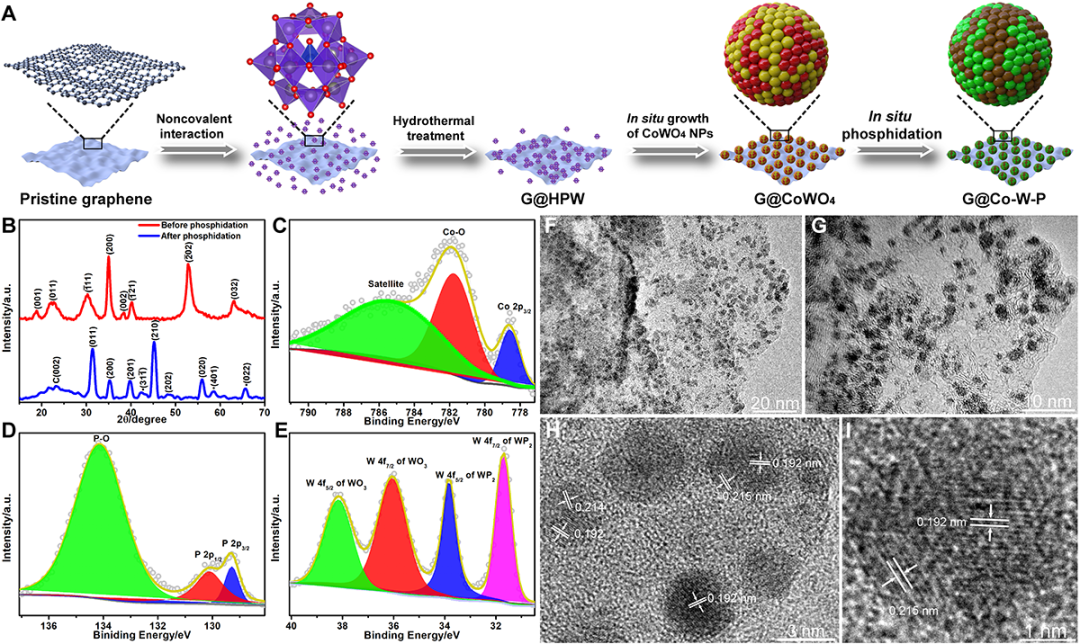

圖1. (A) G@Co-W-P的合成示意圖, (B) G@CoWO4和G@Co-W-P的XRD衍射圖, (C-E)分別為G@Co-W-P的高分辨率Co 2p3/2, P 2P和W 4f的XPS譜圖，(F-I)為G@Co-W-P的TEM圖像。B圖中?為WP2 (JCPDS卡編號:35-1467)，其余峰值來自CoP (JCPDS卡編號:29-0497) (C峰(002)除外，C峰來自石墨烯)。

本 文 要 點

要點一：催化劑的合成機制

G@Co-W-P的合成過程如圖1A所示。

首先，原始石墨烯通過與磷鎢酸(HPW)的非共價相互作用分散在HPW溶液中；

其次，水熱反應增強HPW在原始石墨烯上的自組裝，對混合溶液進行水熱處理制備負載均勻致密的HPW層石墨烯(G@HPW)；

第三，水熱條件下，添加醋酸鈷鹽，HPW在分子水平上與醋酸鈷反應形成雙金屬化合物，因而在G@HPW上原位生長CoWO4納米顆粒，獲得G@CoWO4；

最后，G@CoWO4通過磷化原位轉化為G@Co-W-P。

基于實驗數據和分析，G@W-Co-P的經過兩步水熱生長可歸因于以下原因：

(1) 水熱反應中HPW疏水性增加和結合位點暴露導致的HPW與石墨烯之間相互作用的增強以及HPW分子簇的形成顯著促進了HPW在原始石墨烯上的自組裝；

(2) 表面附著的HPW分子與Co2+的強靜電和化學相互作用使石墨烯周圍的Co2+富集，極大地促進了原位成核；

(3) 溶液中的HPW不僅在分子水平上阻止了Co(Ac)2的水熱分解，促進了CoWO4的形成，而且進一步促進了CoWO4納米顆粒在原始石墨烯上的原位成核。

要點二：電化學性能

所制備G@W-Co-P的起始過電位、10 mA cm-2 處的過電位、Tafel 斜率和交換電流密度在0.5 M H2SO4 中分別為 13 mV、91.5 mV、40.7 mV dec?1 和 0.128 mA cm?2，在1M KOH中分別為 16.1 mV、102.3 mV、61.2 mV dec?1 和 0.307 mA cm?2，所有這些都優于大多數報道的非貴金屬基催化劑，并且具有優異的耐久性，在24小時計時電流測量和2000次CV循環后，該催化劑還表現出高耐久性，電流變化可以忽略不計。

圖2. (A，D) G@Co-W-P, Co-W-P/G, CoP/G, WP2/G,和商業Pt/C分別在0.5M H2SO4和1.0 M KOH中的LSV曲線，(B，E) G@Co-W-P, Co-W-P/G, CoP/G, WP2/G,和商業Pt/C分別在0.5M H2SO4和1.0 M KOH中的Tafel曲線, (C) 0.5 M H2SO4電解質中不同的催化劑的催化性能比較，(F) 1 M KOH電解質中不同的催化劑的催化性能比較。

要點三：優異HER催化活性的可能機制

根據實驗數據，G@W-Co-P的高催化活性可以歸結為以下原因(圖3):

(1) 原位生長的超小與高度分散的Co-W-P納米顆粒在高導電原始石墨烯上的緊密接觸以及CoP與WP2的協同作用極大地促進了電子轉移;

(2) 原始石墨烯負載W-Co-P納米顆粒的粒徑小、密度高、分散性好，產生了大量的電化學可及的HER催化活性位點;

(3) CoP與WP2的協同作用導致G@W-Co-P具有較高的本征催化活性。

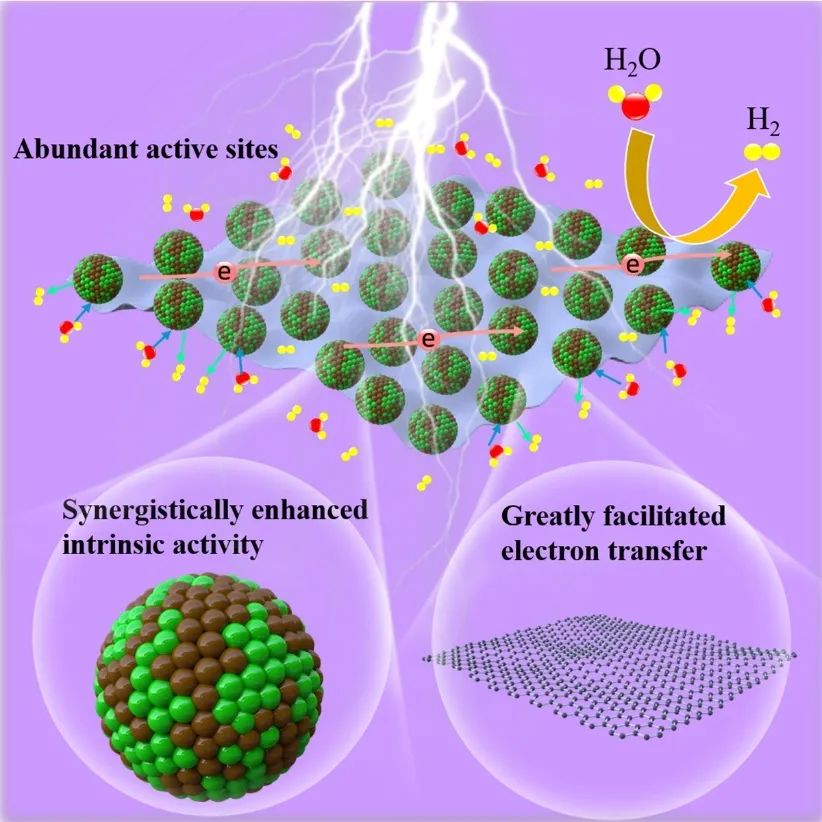

圖3. G@Co-W-P的優越HER活性的機理示意圖。

要點四：電子轉移對本征HER活性的影響

通過高分辨率XPS光譜分析了WP2與CoP之間的協同作用(圖4A-C)，WP2中W對CoP有明顯的電子轉移。通過DFT計算研究了電子轉移對固有HER活性的影響。由于WP2的本征催化活性遠低于 CoP，故研究CoP表面的HER。

本研究采用CoP上最穩定的(011)面，發現P位點比Co位點更傾向于H* 吸附，此外，相鄰Co位點上的H*共吸附可以使P位點的吸附自由能降低0.16 eV（圖4D）。考慮到 Co共吸附輔助的 P 位點對H*具有最低的吸附自由能，因此該位點用于研究表面電荷的影響。計算結果清楚地表明表面上的負電荷會削弱 H* 的吸附，這進一步證明了 P 和 H 之間的鍵長增加（圖 4E）。

因此，該結果表明，在CoP（011）上帶有適量的負電荷，ΔGH*與0之間的能量差減小，表明HER的活性增強。這與實驗測量結果一致，即從 WP2 到 CoP 的電子轉移增加了本征催化活性。

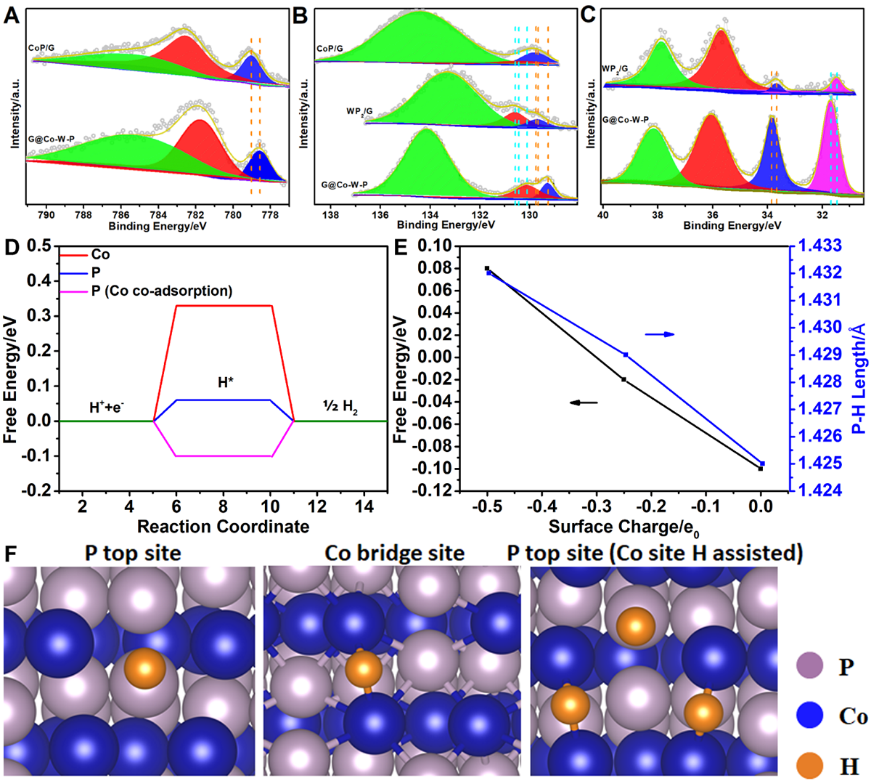

圖4. G@Co-W-P的高分辨率 Co 2p3/2 (A)、P 2p (B) 和 W 4f (C)的 XPS 光譜，(D) H* 在 CoP (011) 不同位點的吸附自由能，(E) 不同表面電荷下H* 在CoP (011)上的吸附自由能，(F) 用于 DFT 計算的 CoP (011) 不同H 吸附位點的方案。

文 章 鏈 接

Self-assembled ultrasmall mixed Co-W phosphide nanoparticles on pristine graphene with remarkable synergistic effects as highly efficient electrocatalysts for hydrogen evolution

https://pubs.rsc.org/en/content/articlelanding/2022/ta/d2ta00555g
