顆粒在線訊：機器人、皮膚附著設備和假肢領域?qū)﹄娮悠つw（e-skin）的需求日益增長，這激發了研究人員開發各種尖端技術以使電子皮膚具有類似皮膚的感官能力和可控的機械性能。不幸的是，具有生物相容性的電子皮膚為實際的皮膚應用帶來了巨大的挑戰。盡管目前存在不同種類的合成材料報道，但仍有強烈的愿望探索生物相容性電子皮膚材料。作為皮膚的重要組成部分，蛋白質已被證明可通過復雜的塑化或碳化預處理制造具有可調節機械行為和生物相容性的電子皮膚。然而，含有蛋白質的電子皮膚的設計依然處于起步階段，因為精確控制蛋白質的結構以獲得可調節的機械性能和自愈能力相當復雜。

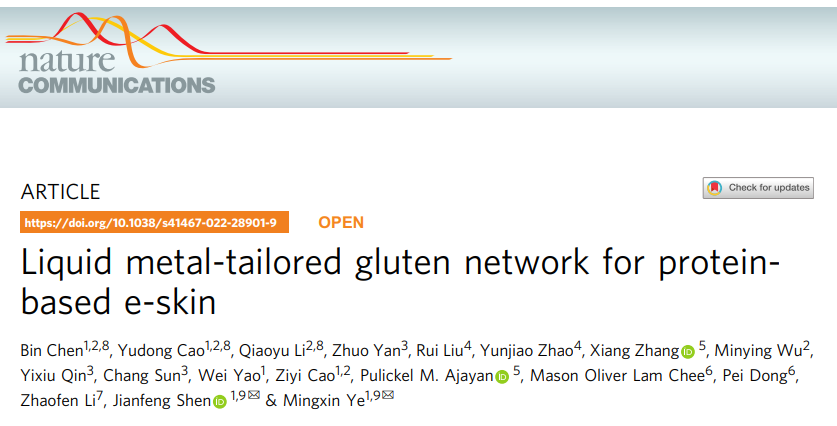

鑒于此，復旦大學葉明新教授和沈劍鋒教授課題組提出了一種簡單的策略，即通過結合共晶鎵銦合金（EGaIn）開發混合麩質網絡來制備具有改進機械性能的可自我修復的電子皮膚（E-GES）。麩質和EGaIn的獨特組合成功地創造了一個強大的麩質網絡，具有更高的強度和韌性。值得注意的是，獲得的麩質基材料不僅具有優異的自愈性和拉伸性（>1600%），而且還具有促進皮膚細胞增殖的能力。最終制備的電子皮膚具有生物相容性和可生物降解性，可以感知不同尺度的人體運動（手指彎曲、膝蓋運動以及呼吸等）引起的應變變化。這項工作不僅為開發更多用于設計類似人體皮膚的蛋白質電子皮膚提供了深刻見解，而且還為使用其他蛋白質（如明膠和蛋清蛋白）以及其他無機材料（如MXenes，碳納米管和銀納米纖維）進一步制備所需功能的電子皮膚開辟了道路。相關工作以“Liquid metal-tailored gluten network for protein-based e-skin”為題發表在國際頂級期刊《Nature Communications》上。

E-GES的制備、力學性能及微觀結構

基于EGaIn/麩質的電子皮膚（E-GES）是通過將面筋與EGaIn分散的溶液混合，加入少量NaCl（2.8 wt%E-GES）并揉捏來制備的，如圖1所示。據谷蛋白中EGaIn的質量比，獲得的E-GES樣品被命名為1%，3%，5%和10%，其中不添加EGaIn的樣品作為對照表示為0%。EGaIn通過分子間EGaIn-SH協調鍵的構建被成功引入麩質網絡，進而有助于麩質網絡的調整。E-GES可以很容易地用手拉伸并模塑成完全不同的形狀，表明它能夠很好地粘附在不規則的體表上。E-GES的高拉伸性不僅使其適用于皮膚傳感應用，而且還賦予其在機器人技術中的應用潛力。此外，強大的E-GES網絡可以承受三維空間應變變化，通過簡單直觀的機械實驗可以輕松可視化（圖2）。膜形E-GES可充氣成一個尺寸大幾個數量級的氣球，這對于蛋白質基材料或水凝膠狀材料來說是一種驚人的現象。

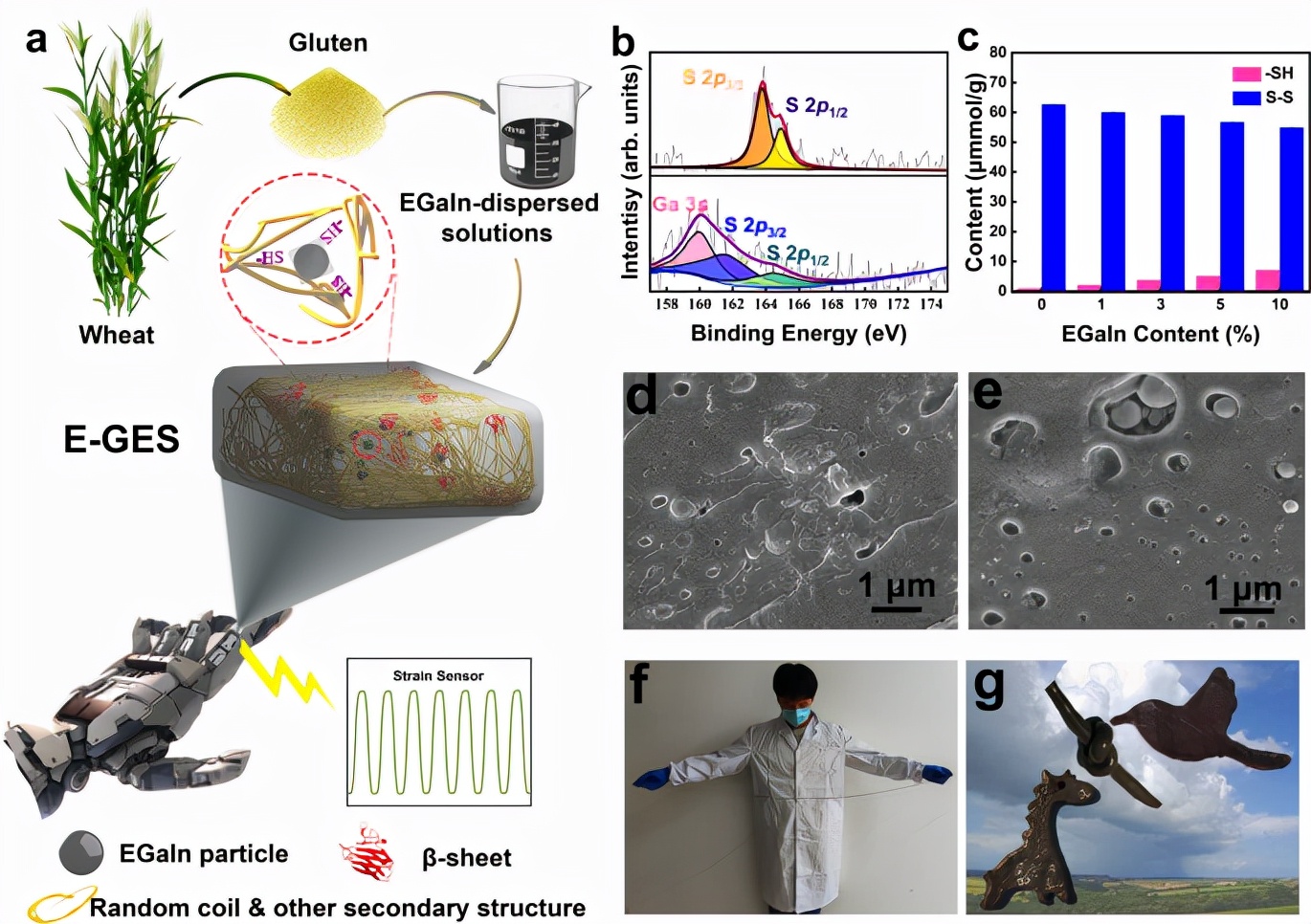

圖1 E-GES的制備示意圖和基本性能表征

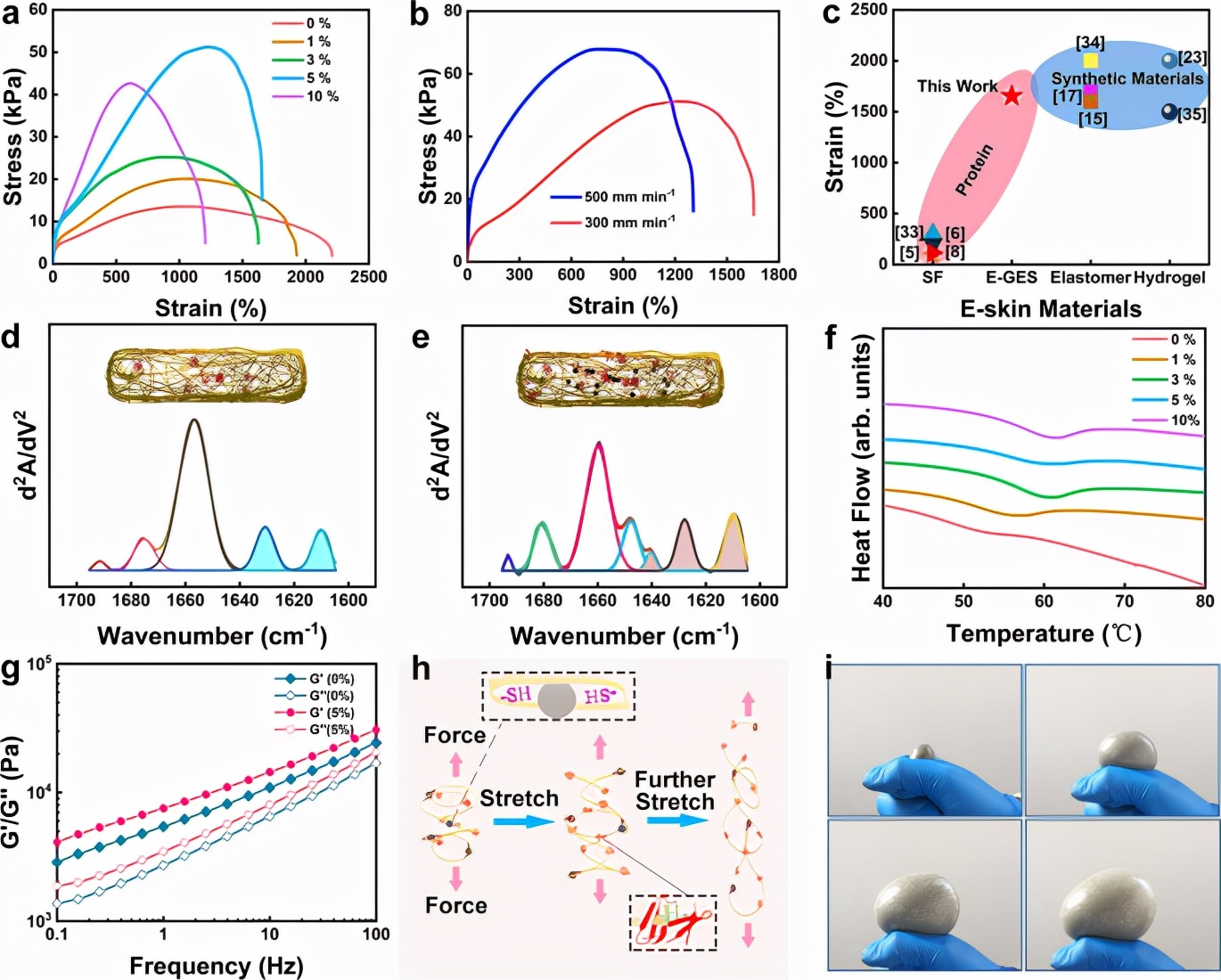

圖2 E-GES的宏觀力學性能和微觀結構的表征

E-GES的自愈能力和應變敏感性

眾所周知，當小麥面團被撕裂時，面團碎片可以卷起并揉捏，從而形成重塑的面團，而不會出現明顯的性能下降。這種內在特征賦予麩質網絡非凡的自我修復能力。應力-應變曲線表明，經過完全切割后，愈合后的E-GES可恢復97.9%的剛度和51.4%的韌性（圖3）。將兩個截止的E-GES部件組合1分鐘，無需任何進一步處理。在這種嚴重受限的愈合條件下，接觸界面不能在愈合的E-GES中完全消失。然而，拉伸率仍然被測量到達到700%和幾乎不變的楊氏模量，這表明強大的E-GES網絡具有出色的自我修復能力。此外，基于不同拉伸釋放實驗引起的電阻變化，對E-GES的應變敏感性進行了系統評價。E-GES的電阻在拉伸時首先增加，然后在釋放后減小，并且沒有觀察到明顯的電導滯，表明由于聚合物網絡的彈性而具有電穩定性。此外，在連續的拉伸-釋放循環中，增加的阻力與逐漸增加的應變相匹配。以上實驗表明，E-GES具有優異的應變靈敏度并且具有制造應變傳感器的良好條件。

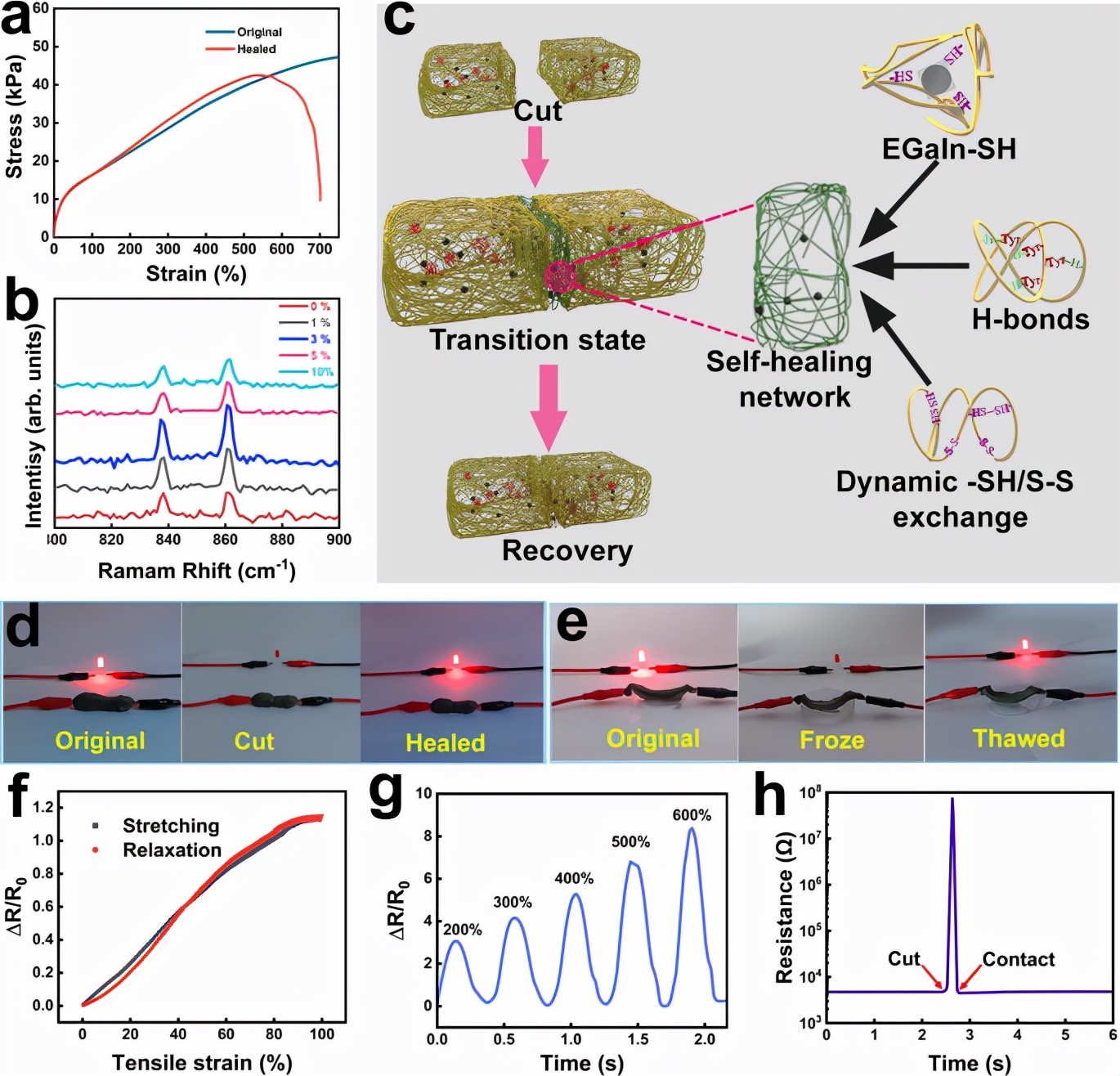

圖3 E-GES自愈能力和應變敏感性表征

E-GES的生物相容性和應變傳感能力

為了探討E-GES的生物相容性，作者首先對人表皮角質形成細胞系（HACAT細胞）和人真皮成纖維細胞系（HSF細胞）進行了細胞毒性試驗。與對照組相似，實驗組中幾乎所有細胞（HACAT和HSF細胞）都是活的（綠色熒光），因此具有良好的生物相容性（圖4）。此外，E-GES的應變傳感性能通過將其連接到不同的身體部位進行了驗證。食指的彎曲程度與阻力的變化密切相關，彎曲角度的增加導致阻力的增加，當食指矯直時可以恢復到原始值。通過固定角度旋轉手腕會產生清晰且可重復的阻力信號，E-GES還可檢測到膝蓋的運動。為了測試E-GES對其極限的應變敏感性，作者檢查了其對呼吸產生的推力的響應能力（圖5）。嵌入面罩中的E-GES可以連續監測志愿者的呼吸運動，證明其在實時健康監測中的潛在應用。

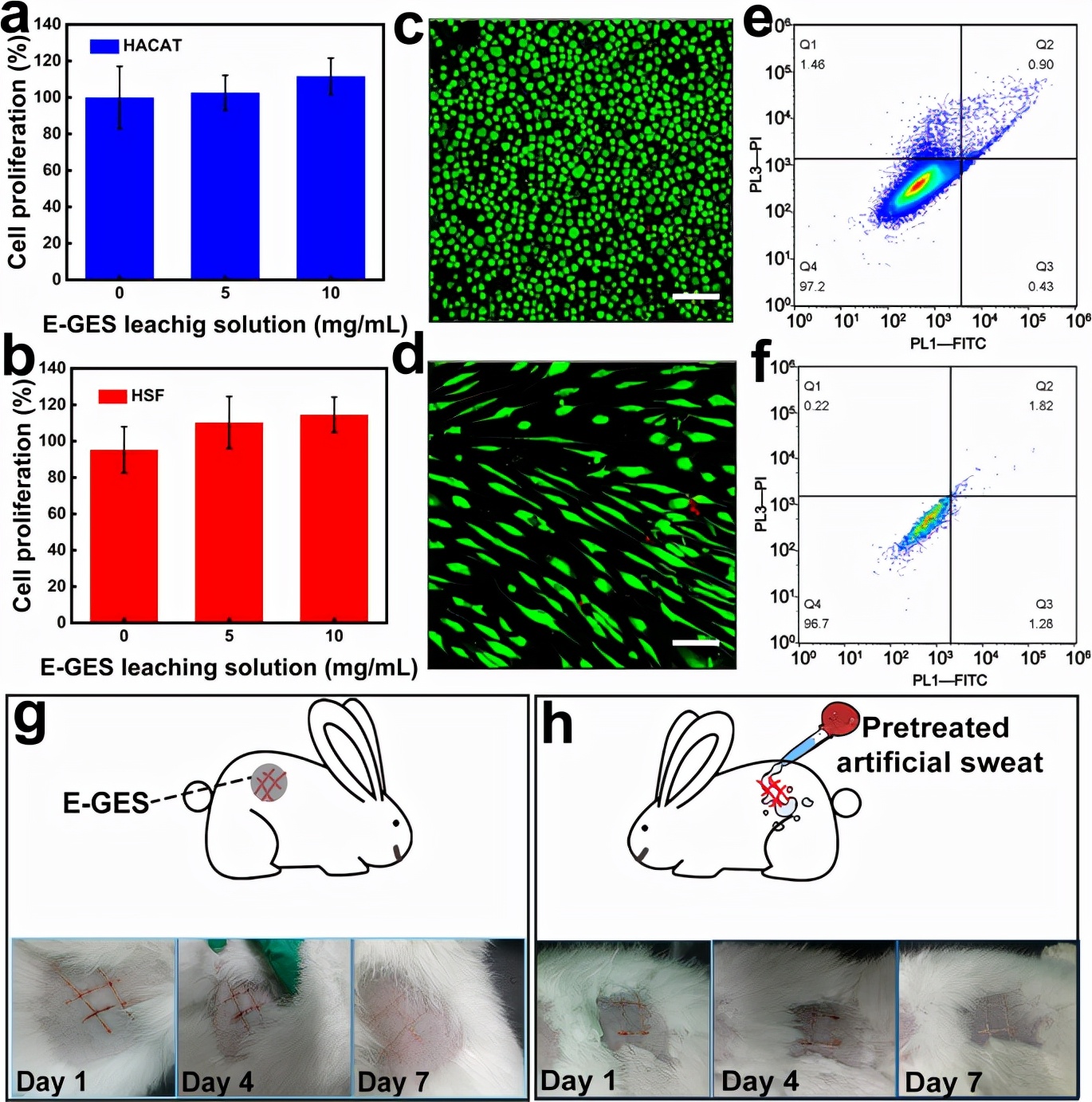

圖4 E-GES的生物相容性測試

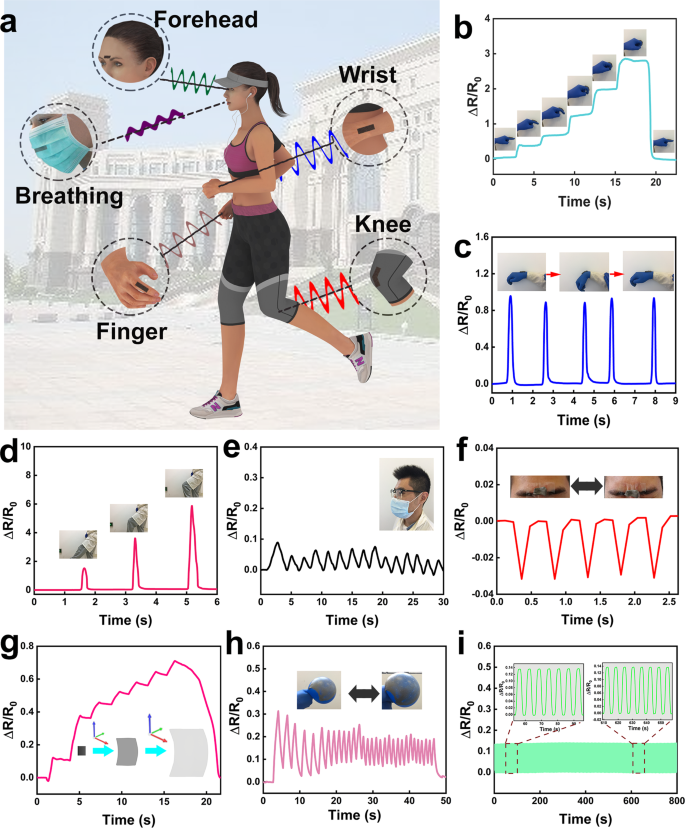

圖5 E-GES應變傳感能力表征

小結：作者通過麩質網絡的動態網絡微調理機制，實現了液態金屬和蛋白質的結合以制備含蛋白質的電子皮膚。基于其動態鍵分析，提出了一種可靠的自愈機制。此外，基于麩質的電子皮膚在人體運動應變傳感方面表現良好，可與基于合成材料的電子皮膚相媲美。這項工作成功地展示了基于蛋白質的電子皮膚在感知人體運動方面的巨大潛力并為未來基于皮膚樣蛋白質的電子皮膚鋪平了道路。

全文鏈接：

https://www.nature.com/articles/s41467-022-28901-9
