顆粒在線訊：導電水凝膠由于與生物組織相似、耐磨性好、信息采集精度高，已成為多功能應變傳感器的候選材料。然而，由于缺乏交聯結構與性能之間的結合機制，制備同時具有高靈敏度、顯著機械性能、優異的傳感穩定性、快速響應和低檢測限的水凝膠傳感器一直是一個挑戰。此外，由于應變傳感器在自然條件下的不可降解性和不完全可回收性，電子廢棄物會逐漸增多。因此，迫切需要開發具有優異機械強度、顯著自愈能力、環境降解能力和可回收性的導電水凝膠應變傳感器來檢測微小變形。

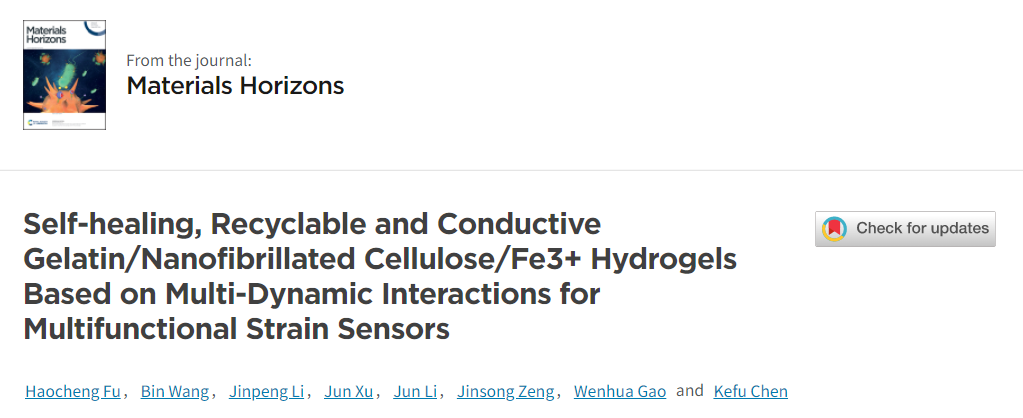

華南理工大學陳克復院士團隊報告了一種簡單的策略，通過分子水平的多動態相互作用(MMDI)設計了一種自修復、可回收和導電的水凝膠基應變傳感器，獲得的明膠/DATNFC/Fe3+水凝膠（GDIH）與純明膠水凝膠相比，拉伸強度（990.7%）和抗壓強度（3822.7%）顯著增加，且有著非凡的壓縮應力(1310 kPa)、自愈能力和導電性。該水凝膠被開發為多功能應變傳感器，具有高應變靈敏度（在6%應變下，GF=2.24）和壓縮靈敏度（在15 kPa下，S=1.14 kPa-1），可用于制造電子皮膚并準確識別檢測微小變形引起的電生理信號，具有傳感穩定性和快速壓縮響應時間（200 ms）。該研究以題為“Self-healing, Recyclable and Conductive Gelatin/Nanofibrillated Cellulose/Fe3+ Hydrogels Based on Multi-Dynamic Interactions for Multifunctional Strain Sensors”發表在《Materials Horizons》上，通訊作者為該團隊的王斌副教授、李金鵬博士與徐峻教授。

【GDIH水凝膠的制備】

MMDI水凝膠是通過溶膠-凝膠反應和離子浸入法制備的，無需復雜的分子設計和復雜的化學反應?；九浞街饕擅髂z、雙醛-（2,2,6,6-四甲基哌啶-1-氧基）-氧化納米纖維化纖維素（DATNFC）和Fe3+組成。DATNFC充當了一個關鍵橋梁，可以利用其豐富的醛/羧基與-NH2、-OH和Fe3+相互作用，分別形成希夫堿、氫鍵和配位鍵。所有這些都是動態的，能夠可逆地?cái)嗔押椭亟?，提供了凝膠優異的機械性能和優異的自愈能力。

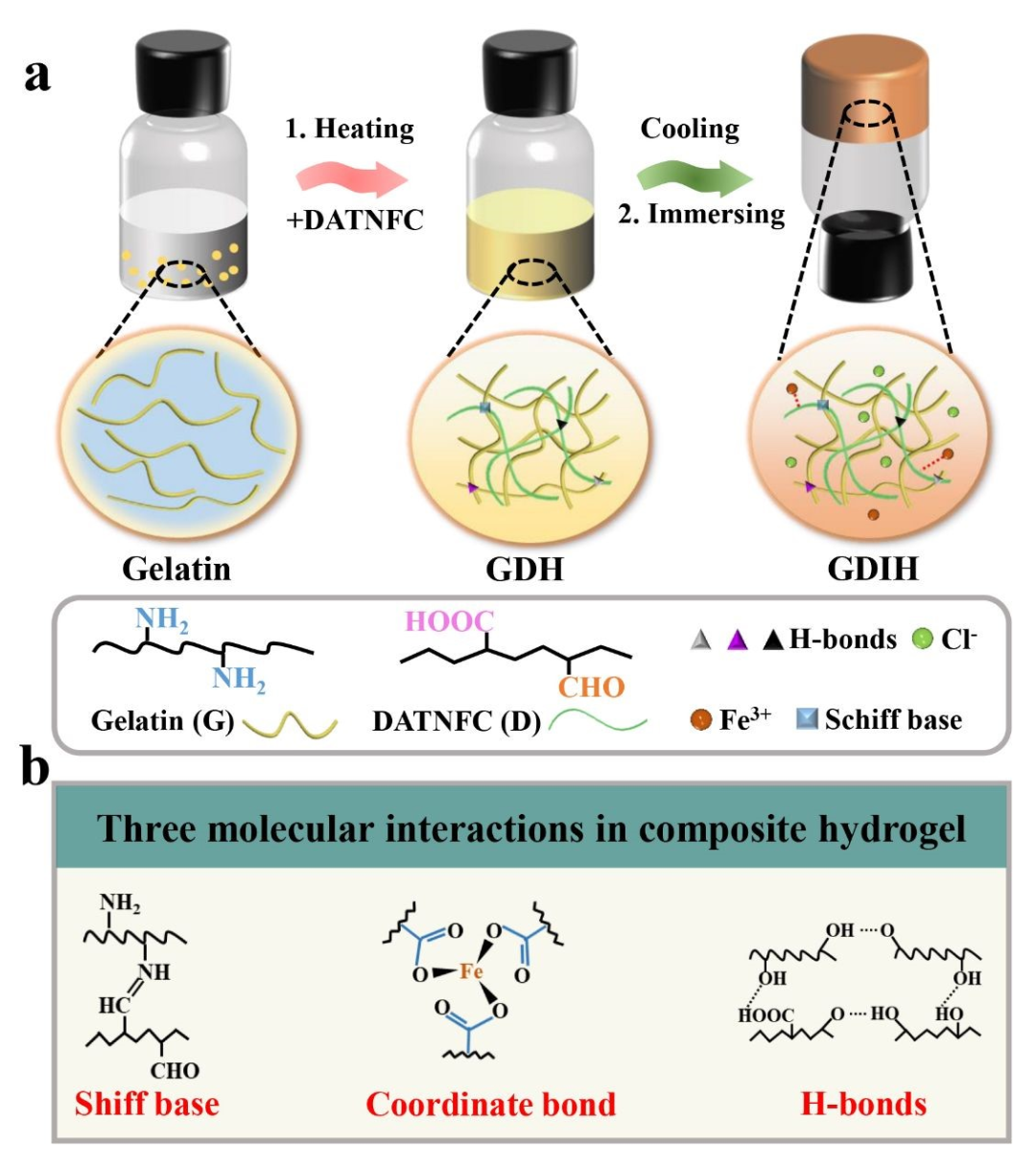

圖1：水凝膠的合成示意圖

【GDIH水凝膠的機械性能】

合成的GDIH水凝膠可以被大范圍拉伸和按壓，經手指按壓后可以恢復到原來的高度。形成的動態化學鍵可以通過有效的能量耗散機制在連續應變下斷裂和重組。由于納米復合水凝膠中存在穩定的雙網絡（DN），隨著Fe3+的增加，GDIH的抗壓強度呈上升趨勢，超過了之前發表的許多水凝膠。與純明膠相比，拉伸強度和壓縮強度分別提高了990.7%和3822.7%。拉伸過程中的抗疲勞試驗表明，在應變?yōu)?5%的連續10次加載-卸載循環后，預循環后的水凝膠的抗拉強度幾乎可以保持不變，表現出出色的抗疲勞性能。

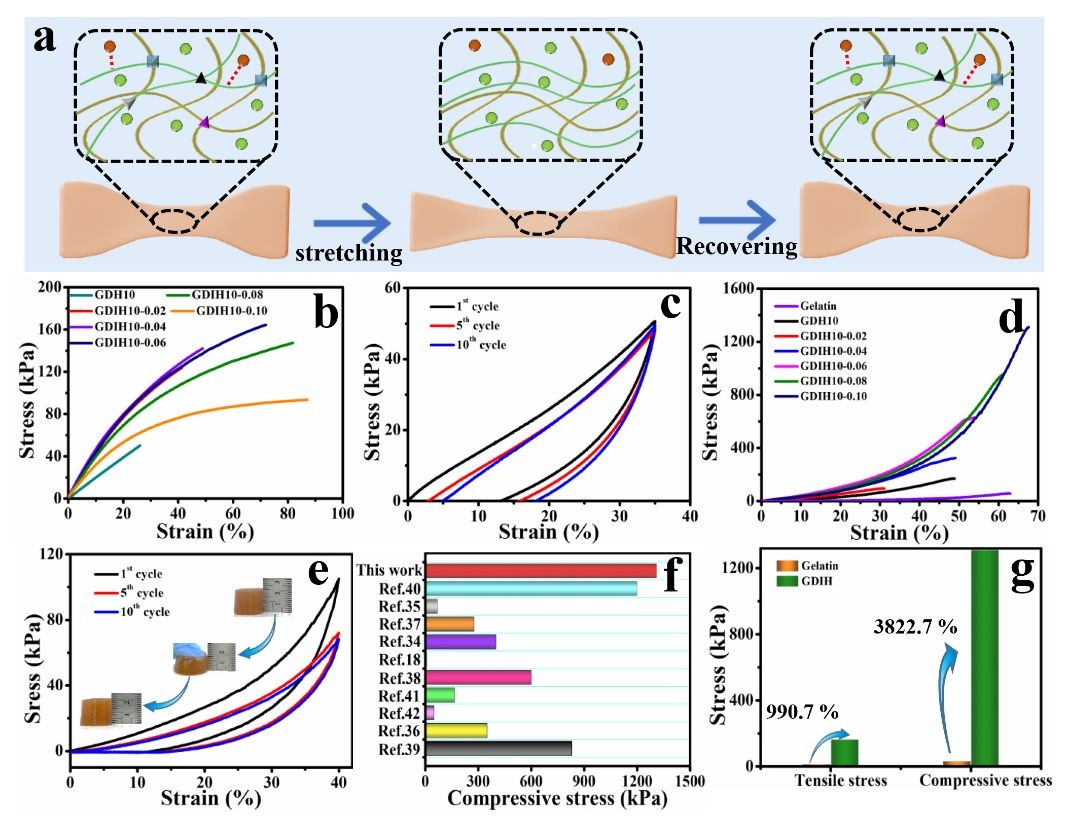

圖2：GDIH水凝膠的機械性能表征

【GDIH水凝膠的電學性能】

水凝膠被用作導體來構建導電電路，LED燈泡在不同的壓力下顯示出不同的亮度，對不同應變具有良好的敏感性和穩定性。歸因于離子的遷移，增加的相對電阻變化與拉伸應變成正呈現線性增加。當水凝膠被拉伸時，導電路徑的長度變長，導電網絡變得松散。離子傳輸受到限制，導致體電阻增加。結果表明，由于這種良好的線性關系，校準過程可以簡化，從而提高信號精度，確保了檢測人體運動和電生理信號的可靠性。將水凝膠組裝成可穿戴式應變傳感器，以實時檢測復雜的身體運動。正如預期的那樣，當肘關節完全彎曲到90°時，傳感器顯示出明顯的特征信號峰值；當肘關節伸直時，相對阻力立即恢復到原始狀態。

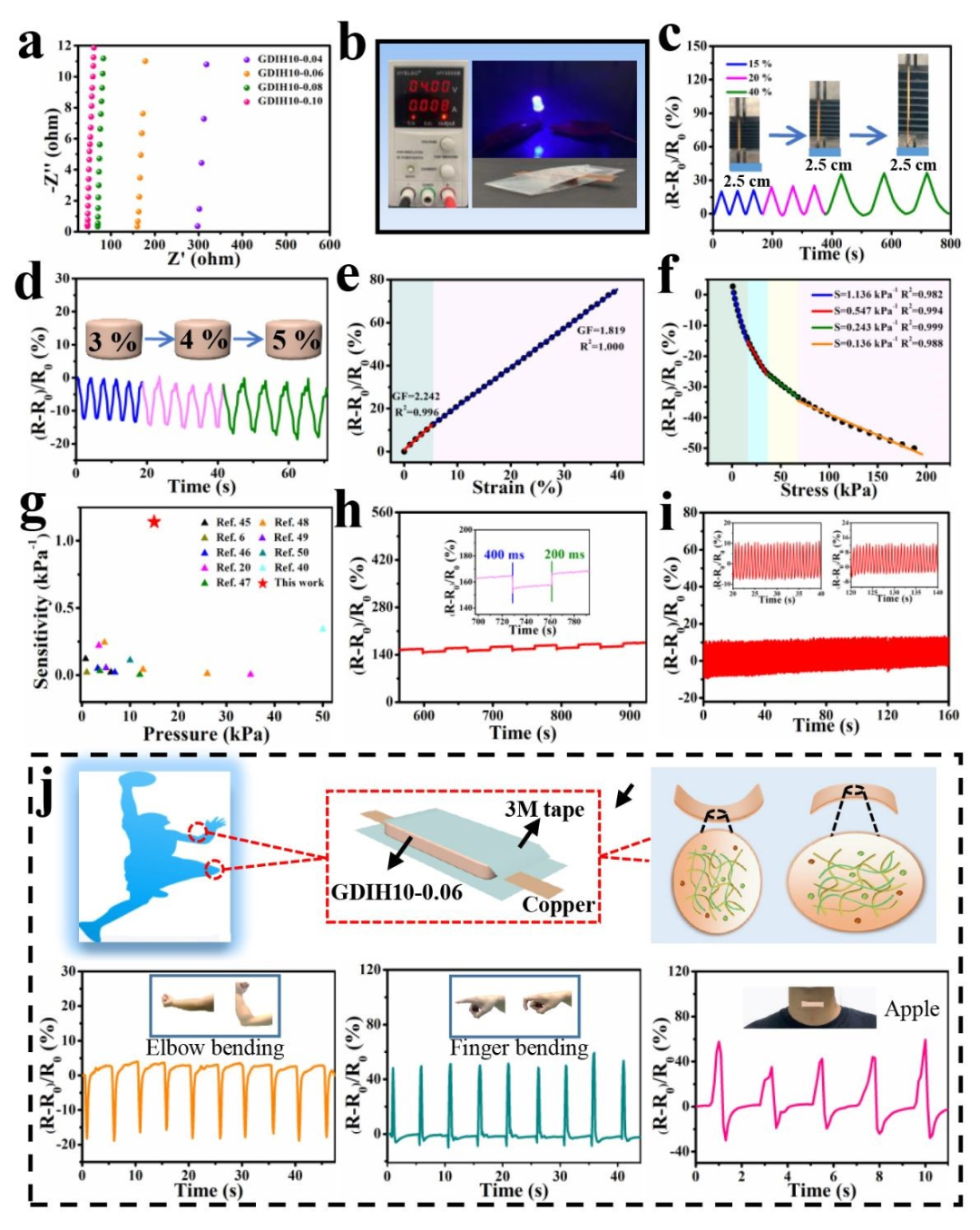

圖3：GDIH水凝膠的電學性能表征

【GDIH水凝膠用于傳感器】

此外，基于水凝膠的傳感器可以用來檢測人的書寫筆跡。單獨的字母（A、B、C、D）在峰數上顯示出明顯的差異，組合字母中的A、B、C、D的相應信號與單獨字母的信號一致。這表現出顯著的書寫重復性，表明其作為電子設備記錄手寫的卓越能力。由兩位不同的研究人員手寫的同一單詞的相對電阻變化和峰形是不同的，在書寫防偽領域顯示出巨大的潛力。組裝了一個4×4水凝膠陣列，用于檢測電子皮膚中廣泛應用的二維力和應變分布。結果表明，該策略可以擴展到制作用于電子皮膚應用的高度集成的小凝膠像素陣列。

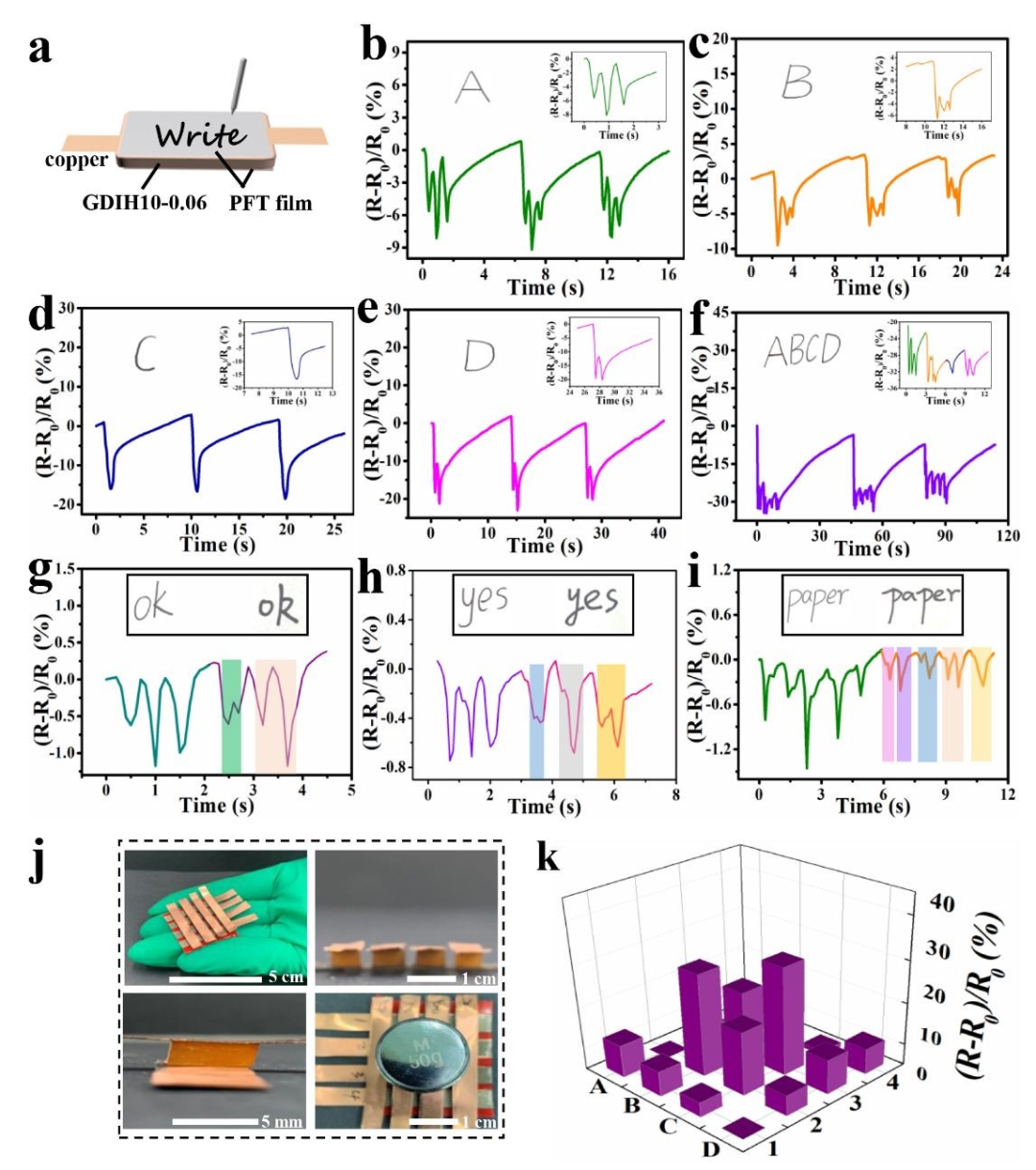

圖4：筆跡傳感器與電子皮膚力傳感器表征

【小結】

綜上所述，該研究通過溶膠-凝膠法和離子滲透法兩步工藝制備了一種新型納米復合水凝膠基傳感器，拉伸和壓縮強度分別比純明膠水凝膠高出近990.7%和3822.7%，表現出顯著的機械性能（壓應力高達1310 422 kPa）、優異的靈敏度（6%應變下應變靈敏度高達2.24，15 kPa下壓縮靈敏度高達1.14 kPa-1）、傳感穩定性、自愈性和可回收性，為解決機械強度和傳感之間長期存在的困境提供了可行的方案。所開發的應變傳感器是一種良好的電子設備，具有大規模生產的潛在商業化潛力，可廣泛應用于醫療監測、軟機器人和人工智能設備的開發。
